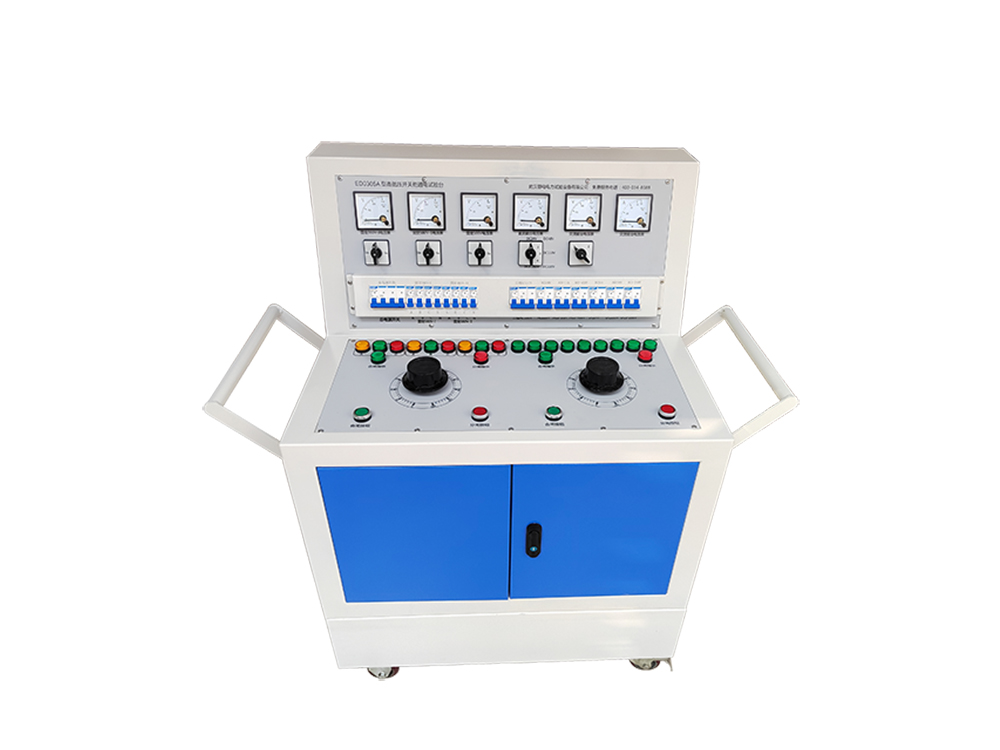

高低压开关柜通电试验台

一、产品概述

高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜进行全面检测，大大提高工作效率。

参考标准：DL/T404-2007

产品别称：开关柜通电试验台、高压开关柜通电试验台、低压开关柜通电试验台、开关柜试验台、高低压开关柜试验装置、成套高低压开关柜试验电源车

二、产品特征

1、集成多种交、直流电源，一台设备满足多种试验需求

2、便于对开关柜的检测，大大提高工作效率

3、采用独立的变压器和调压器升压（升流），避免烧毁调压器

4、箱内一次元件采用国内知名品牌产品

5、测量用的电流、电压、频率等表采用0.5级数字表，传感器（电流、电压互感器）等采用0.5S级

6、采用阳极氧化拉丝面板，耐磨、耐脏，更美观

三、输入电源

三相四线 AC380V

四、输出电压及电流

交流输出：

三相AC100V输出（固定值）——一组

三相AC 0～10A输出（100V，可调值）——一组

交流电压输出 AC 0～400V，220V时电流小于10A——一组

单相AC220V输出（固定值，插座）——二组

三相AC380V输出（固定值，接线柱）——一组

直流输出：

直流操作电压输出 DC 0～260V——一组

直流固定电压 24V、36V、110V、220V输出——一组

五、电源控制技术

本直流操作电源由全控三相整流模块、移相触发电路、自动调节电路、吸收回路组成。

晶体管智能控制模块将复杂的自动调节电路、晶闸管和触发电路集成为一体，通过调节控制信号电压的大小，改变晶闸管导通角的大小，从而实现对电源的调节和自动控制功能。

触发电路系统、晶闸管、导热底板相互绝缘隔离，介电强度大于2500V，使用安全方便。三相整流模块输入端无相序限制，可适用于阻性、感性负载。

六、外形尺寸及重量

外形尺寸：550mm × 750mm × 800mm

重量：45kg

七、电源选配

可根据用户要求选配开关合闸电源、外配电源等附加功能。
