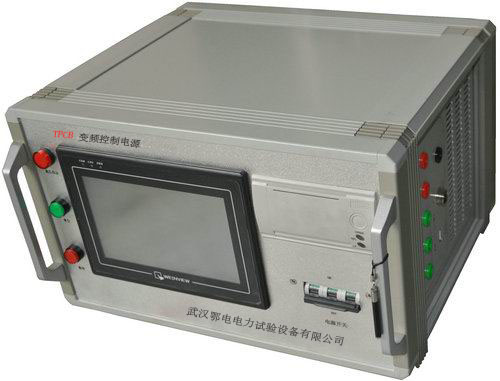

变频控制电源产品概述

一、产品定位

该装置主要针对10kV、35kV、110kV、220kV变电站及线路等所有电气主设备的交流耐压试验设计制造。

核心组成：变频控制电源、励磁变压器、电抗器（多只分开设计）、电容分压器

适用范围：

电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足低电压的交流耐压试验要求，适用范围较宽。是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

二、串联谐振在电力系统中应用的五大优点

1、所需电源容量大大减小

串联谐振电源利用谐振电抗器和被试品电容谐振产生高电压和大电流，电源只需提供系统中有功消耗的部分，试验所需电源功率仅为试验容量的1/Q。

2、设备重量和体积大大减少

省去了笨重的大功率调压装置和普通大功率工频试验变压器，且谐振激磁电源只需试验容量的1/Q，系统重量和体积一般为普通试验装置的1/10～1/30。

3、改善输出电压波形

谐振电源本质上是谐振式滤波电路，能有效改善输出电压的波形畸变，获得很好的正弦波形，防止谐波峰值对试品造成误击穿。

4、防止大的短路电流烧伤故障点

串联谐振状态下，当试品绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或试验变压器方式击穿电流立即上升几十倍，两者相差数百倍。因此串联谐振既能有效找到绝缘弱点，又不存在大短路电流烧伤故障点的隐患。

5、不会出现任何恢复过电压

试品击穿时因失去谐振条件，高电压立即消失，电弧即刻熄灭。恢复电压的再建立过程很长，属于能量积累的间歇振荡过程，很容易在再次达到闪络电压前断开电源，不会出现任何恢复过电压。

三、我公司变频谐振主要功能及技术特点

1、完善的保护功能

装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可根据用户需要整定。试品闪络时闪络保护动作，并能记录闪络电压值，供试验分析。

2、轻便易携带

整个装置单件重量很轻，最大不超过65kg，便于现场使用。

3、三种工作模式

全自动模式、手动模式、自动调谐手动升压模式

方便用户根据现场情况灵活选择，提高试验速度。

4、数据存储与异地打印

能存储和异地打印数据，存入的数据编号为数字形式，方便用户识别和查找。

5、灵活的扫频功能

装置自动扫频时，频率起点可在规定范围内任意设定，扫频方向可向上或向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

6、DSP平台技术

采用DSP平台技术，可方便地根据用户需要增减功能和升级，同时使人机交换界面更为人性化。
