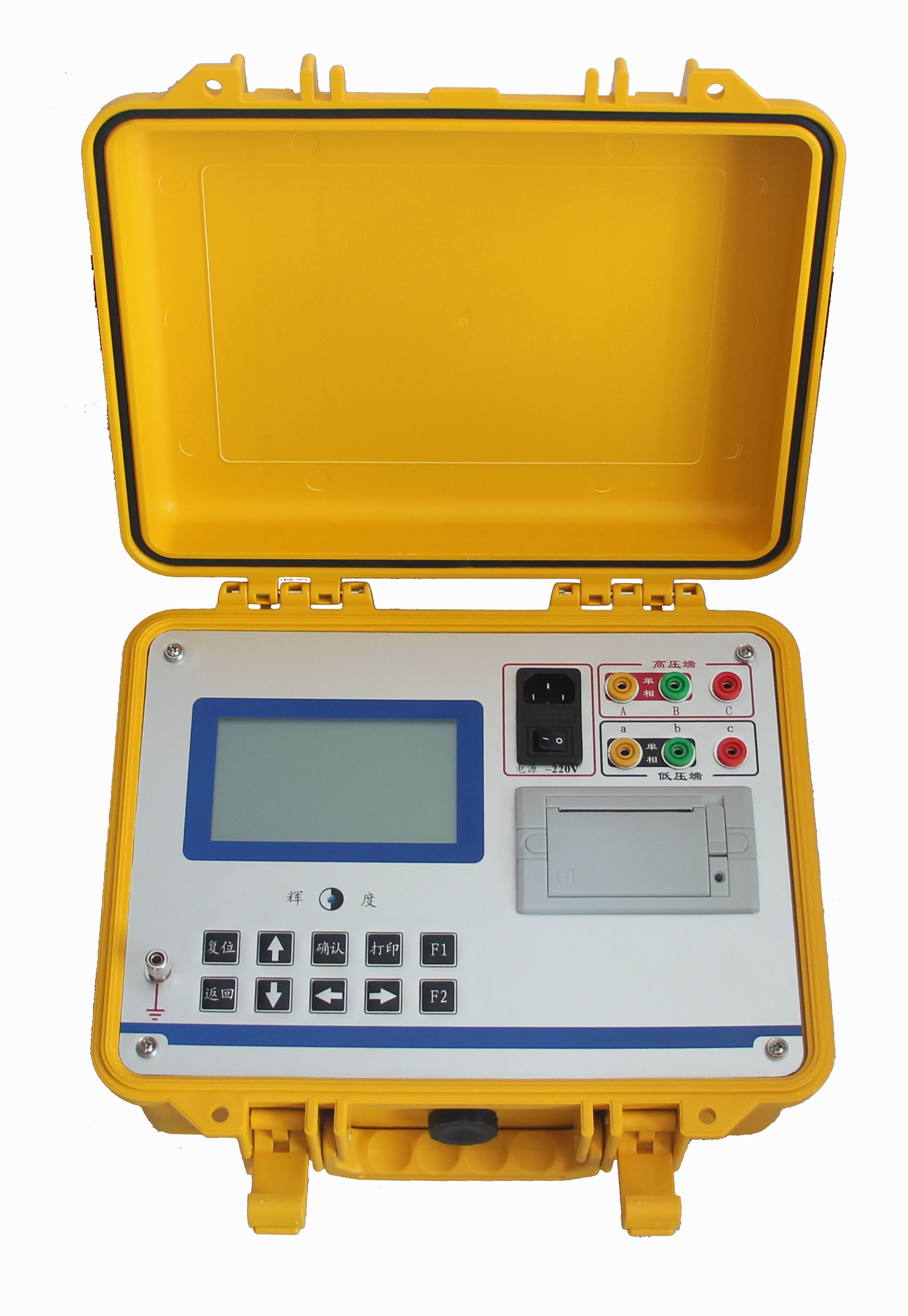

变比测试仪说明书

一、概述

在电力变压器生产、安装及运行维护过程中，根据国家电力部预防性试验规程要求，需定期对变压器进行匝数比或电压比测试，以验证其性能参数是否符合标准。传统变比电桥存在操作复杂、读数不直观、需手动换算且仅能测试单相变比等局限性。本变比测试仪采用智能化设计，支持三相变比同步测试，具备测试速度快、精度高、操作便捷等优势，显著提升现场测试效率，是电力变压器检测的理想工具。

二、安全措施

操作前准备：使用前需仔细阅读本说明书，熟悉操作流程及安全规范。

环境要求：

可在户内外使用，但需避开雨淋、腐蚀性气体及高浓度尘埃环境。

避免剧烈振动或冲击，防止仪器内部元件损坏。

接线规范：

测试线夹颜色（黄、绿、红）需对应变压器A、B、C相，严禁接错。

高、低压电缆不可反接，否则可能损坏仪器或影响测试结果。

单相变压器测试时，仅使用黄、绿线夹，红色线夹悬空，避免短路。

维护要求：仪器的维修、保养及参数调整需由专业人员执行，非专业人员禁止拆解。

三、性能特点

宽量程测试：支持变比范围0.9～10000，覆盖各类变压器需求。

高速三相测试：10秒内完成三相变比同步测量，大幅提升效率。

特殊变压器适配：具备Z形联接变压器测试功能，扩展应用场景。

盲测功能：无需已知变比或组别信息，即可自动完成测试。

数据管理与时间记录：

内置不掉电时钟，显示测试日期与时间。

可存储50组测试数据，便于追溯与分析。

多重保护机制：

高、低压反接保护，防止误操作损坏设备。

变压器短路及匝间短路保护，确保测试安全。

静音打印输出：配备热敏打印机，快速输出结果且无噪音干扰。

便携设计：体积小巧（323mm×275mm×135mm），重量仅5.5kg，便于现场携带。

四、技术指标

量程：0.9～10000

精确度：

0.1%±2字（500以下）

0.2%±2字（500～2000）

0.3%±2字（2000～4000）

0.5%±2字（4000以上）

分辨率：最小0.0001

输出电压：160V、10V自动换档

工作电源：AC220V±10％，50Hz

使用温度：-20℃～40℃

相对湿度：≤85%，无结露

外形尺寸：323mm×275mm×135mm

仪器重量：5.5kg

五、应用场景

变压器生产检测：半成品及成品出厂前的变比参数验证。

安装验收测试：新装变压器投入运行前的性能确认。

预防性试验：定期检测运行中变压器的变比稳定性，预防故障发生。

故障排查：快速定位变压器匝间短路或连接异常问题。

总结：本变比测试仪以智能化、高效率、高精度为核心优势，通过宽量程设计、三相同步测试及多重保护功能，为电力行业提供安全、可靠的变压器变比检测解决方案，助力保障电力系统稳定运行。
