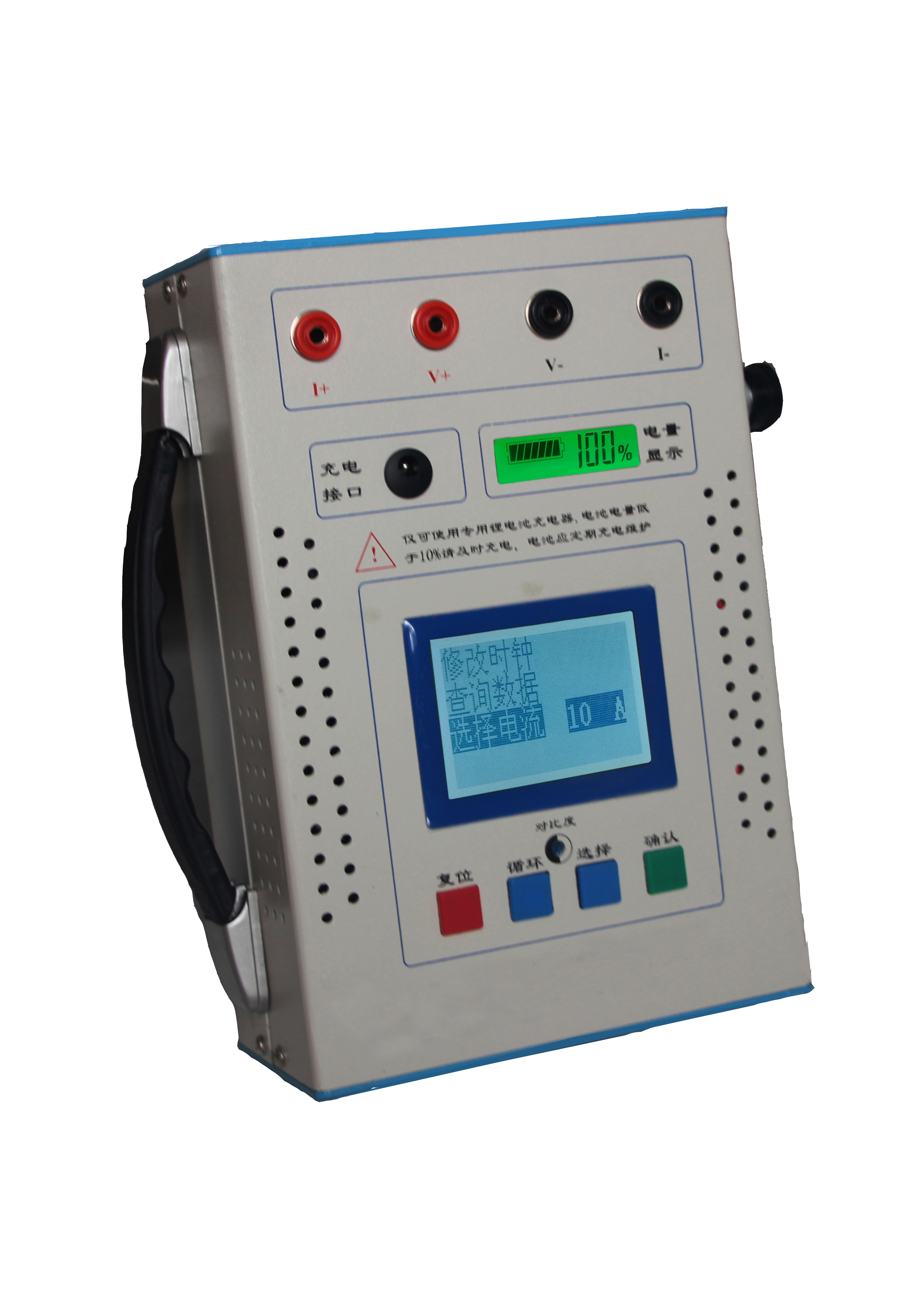

直流电阻测试仪产品介绍

一、产品概述

直流电阻测量是变压器、互感器、电抗器、电磁操作机构等感性线圈在制造、出厂试验、安装、交接及电力预防性试验中的核心检测环节。该测试能有效识别线圈材料缺陷、焊接不良、连接松动、断股或断线等潜在问题。为满足高效测量需求，我公司自主研发了新一代直流电阻测试仪，采用先进电源技术，具备以下优势：

便携设计：体积小巧（22mm×154mm×80mm），重量仅2.5kg，便于携带至现场。

大电流输出：最大输出10A电流，支持快速测量。

宽量程覆盖：测量范围0-100KΩ，适应不同阻值需求。

智能操作：单片机控制，自动完成自检、数据处理、显示及放电提示。

高精度与安全性：测试精度达0.2%±2μΩ，内置自动放电功能，避免误操作风险。

二、安全操作规范

使用前准备：操作人员需仔细阅读说明书，并具备基础电气设备操作知识。

环境要求：

适用场景：户内外均可，但需避开雨淋、腐蚀性气体、高温、强光直射及尘埃密集环境。

防护措施：避免剧烈震动，确保测试环境稳定。

操作禁忌：

禁止非专业人员维修或调整仪器。

测试中严禁移动测试夹或供电线路，防止接触不良或电弧风险。

放电与档位切换：

测试完成后，必须等待放电报警声停止后再关闭电源或拆除测试线。

测量无载调压变压器时，切换档位前需确认放电指示报警音已停止。

三、核心性能特点

高效输出：提供6档电流选择（10A/5A/1A/200mA/40mA/<5mA），最大输出10A，满足快速测量需求。

宽范围测量：覆盖0-100KΩ阻值，适配不同规格感性线圈。

可靠保护：内置多重保护电路，确保过流、过压等异常情况下的设备安全。

便携供电：锂离子电池供电，支持现场长时间操作，充电电源为XVE-1260500（12.6V-5A）。

智能交互：液晶菜单导航操作，搭配音响及液晶放电报警，减少误操作。

高精度显示：分辨率达0.1μΩ，精准捕捉微小阻值变化。

四、关键技术指标

输出电流：10A、5A、1A、200mA、40mA、<5mA、自动档

量程：

0-0.1Ω（10A）

0.03Ω-1Ω（5A）

0.06Ω-5Ω（1A）

0.1Ω-50Ω（200mA）

0.3Ω-200Ω（40mA）

100Ω-100KΩ（<5mA）

准确度：0.2%±2μΩ

分辨率：0.1μΩ

工作条件：温度-20～40℃；湿度≤80%RH（无结露）

电源：锂离子充电电池；充电电源XVE-1260500（12.6V-5A）

物理参数：体积22mm×154mm×80mm；净重2.5kg

五、应用场景

电力设备制造：线圈半成品/成品出厂检测。

安装与交接试验：变压器、互感器等设备投运前阻值验证。

预防性维护：电力部门定期检测，提前发现线圈老化或故障隐患。

总结：本直流电阻测试仪以高效、精准、安全为核心，适用于电力行业全流程检测需求，是保障设备可靠运行的理想工具。

如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向，您可以拨打厂家直销热线：4000348088，或者访问他们的官方网址：www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
