一、概述

隔离开关作为电力系统中不可或缺的高压开关设备，其应用广泛且数量庞大。由于户外隔离开关长期暴露在大气环境中，直接受到雨水、灰尘及有害气体的侵蚀，运行条件极为恶劣，因此容易发生机械或电气故障。特别是触指接触部分，易因环境因素导致接触不良，进而引发发热现象。触指压力弹簧若因发热而退火，压力降低，将进一步加剧触指发热，形成恶性循环，最终可能导致触指烧坏，酿成事故。

在检修过程中，检修人员往往仅更换明显失效或断裂的弹簧，而难以判断并更换压力降低的弹簧。这导致再次运行时，各触指电流分布不均，长期运行后易出现接触不良而过热。此外，不少隔离开关的触指压力可调，若检修时调整不当或各触指压力存在差异，同样会引发上述问题。

传统上，检修人员通过测量回路电阻来判断导电部分接触好坏，但回路电阻值受多种因素影响，不能直接反映接触电阻的变化。同时，各类检修导程、标准中虽规定测量触指接触压力，但推荐使用的弹簧秤在实际操作中存在诸多不便，甚至无法测量某些结构的隔离开关触指压力。

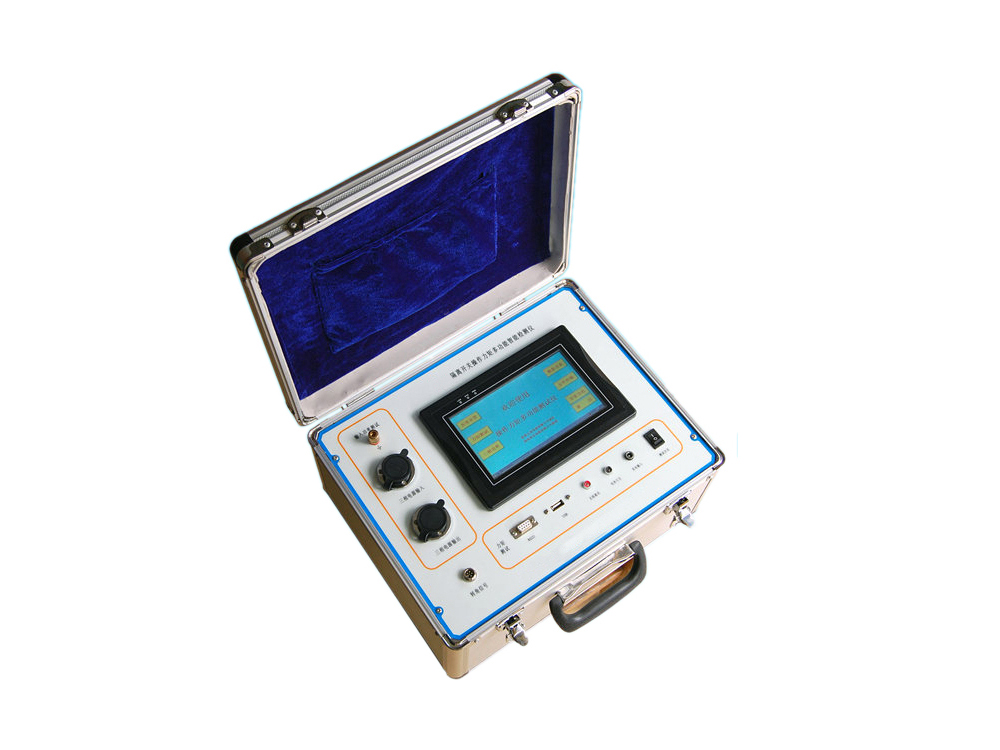

针对上述问题，我公司自主研发了智能型隔离开关触指压力测试仪。该测试仪通过模拟触头的传感器，在每对触指接触位置张开一下，即可准确显示触指此时的接触压力并记忆，有效解决了测量触指压力的难题。此外，该测试仪还可用于隔离开关制造厂对触指压力的检验，通过改变压力传感器形状，还能测量断路器的触指压力。

二、主要技术参数

工作环境：

温度范围：-20℃～40℃

相对湿度：≤80%RH

大气压力：86kPa～106kPa

电源电压：

AC220V±10%，50Hz±10%

或机内锂电池供电，功率≤20W

测量范围与精度：

测量范围：≤1000N

测量误差：≤1％

测量直径（触指开距）：

标准范围：5.5mm～90mm

特殊需求：大于90mm可定制

电源工作时间：内置锂电池供电，工作时间≥6小时（可定制延长）

充电方式：

专用充电器接面板锂电池充电接口充电

面板AC220V插头直接充电

传感器信号线长度：10m，便于远距离操作

绝缘性能：

绝缘电阻：＞2MΩ

介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧现象，确保使用安全

三、产品优势与应用

智能测量：测试仪采用智能技术，操作简便，测量准确，大大提高了检修效率。

广泛适用性：不仅适用于各类隔离开关触指压力的测量，还可通过更换传感器形状测量断路器触指压力。

便携设计：内置锂电池供电，工作时间长，便于现场携带和使用。

安全可靠：具备高绝缘电阻和介电强度，确保使用过程中的安全可靠。

如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向，您可以拨打厂家直销热线：4000348088，或者访问他们的官方网址：www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
