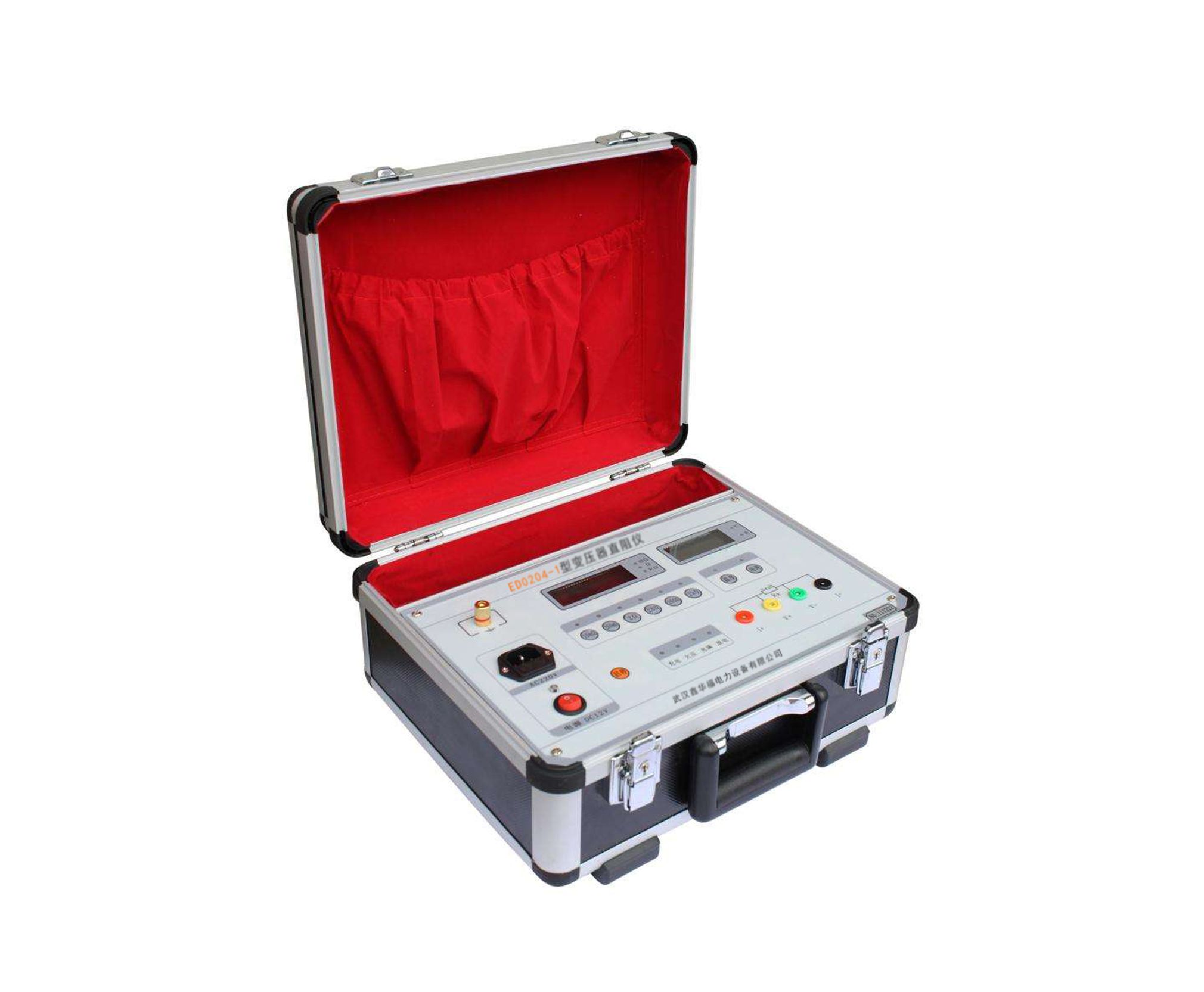

直流电阻测试仪产品介绍

产品概述

直流电阻测试仪是电力行业变压器交接、大修及预防性试验中绕组直流电阻测试的核心设备，符合标准 DL/T845.3-2004 和 DL/T967-2005。其采用先进的四端子测量法与恒流电源技术，替代传统直流单、双臂电桥，具备高精度、快速测试、抗干扰能力强等特点，适用于变压器绕组、低压开关接触电阻、电线电缆及焊缝接口电阻的测量。

产品别称

变压器直流电阻测试仪、2A直流电阻测试仪、变压器直阻速测仪、感性负载直流电阻速测仪、直阻仪。

核心功能与优势

四端子测量法：消除接触电阻与引线电阻影响，确保测量结果真实反映被测对象阻值，尤其适用于低阻值（如μΩ级）测量。

恒流电源技术：输出电流稳定（六档位手动调节），补偿大电感设备电流惯性，加速铁芯饱和，显著缩短充电时间，测试速度比传统电桥快百倍以上。

高精度与抗干扰能力：测量误差≤0.2%，重复性好，采用进口优质元器件，适应复杂电磁环境。

三位半LCD显示环境温度或输出电流，四位半LCD显示测量结果，强光下清晰可读。

交直流两用设计：内置12V可充电电池组，支持8小时连续工作，满足野外或恶劣环境（如山林）需求。

交流供电模式（220V），灵活适应不同场景。

自动放电功能：测试完成后自动释放残余电荷，避免电弧产生，保障操作安全。

宽测量范围：覆盖 1μΩ～2kΩ，分六档量程自动切换，满足变压器绕组、低压开关、电缆等全场景需求。

技术参数

输出电流：2A（1μΩ～2Ω）、200mA（2Ω～20Ω）、20mA（20Ω～200Ω）、2mA（200Ω～2kΩ）

测量范围：1μΩ～2kΩ（分六档：1μΩ～20mΩ、20mΩ～200mΩ、0.2Ω～2Ω、2Ω～20Ω、20Ω～200Ω、200Ω～2kΩ）

测量精度：0.2级

分辨率：1μΩ

显示方式：四位半LCD（测量值）、三位半LCD（温度/电流）

工作电压：直流11V～14V（电池供电）、交流220V

功耗：≤15W

使用条件：环境温度0℃～40℃，相对湿度≤85%RH

外形尺寸：365×330×180mm³

重量：5kg（含测试钳和线）

应用场景

变压器制造与检修

变压器绕组直流电阻测试，检测匝间短路、接触不良等缺陷。

例如：某变压器厂在出厂试验中，通过该设备发现一台110kV变压器绕组局部阻值异常，避免质量事故。

电力系统预防性试验

定期检测运行中变压器的绕组电阻，评估绝缘老化程度，为维修提供依据。

例如：某电力公司使用该设备对220kV变电站主变进行检测，发现一相绕组电阻值偏离标准值5%，及时安排检修。

低压开关与电缆检测

测量开关触点接触电阻，判断接触可靠性；检测电缆焊缝或接头电阻，预防过热故障。

例如：某新能源企业用该设备测试充电桩电缆接头，发现接触电阻超标，更换后消除安全隐患。

科研与实验室环境

研究高频条件下材料电阻特性，为新型绝缘材料开发提供数据支持。

操作便捷性

便携设计：轻量化机身（5kg）与人体工学手柄，方便现场携带与操作。

快速调节：六档电流手动切换，适应不同量程需求。

数据存储：支持测量结果存储与导出，便于试验报告编制。

总结

直流电阻测试仪以高精度、快速测试、抗干扰强为核心优势，成为电力行业变压器及感性负载电阻测量的首选工具。其交直流两用、自动放电、宽量程等特点，进一步提升了现场应用的灵活性与安全性，为设备质量管控与运行维护提供可靠保障。
