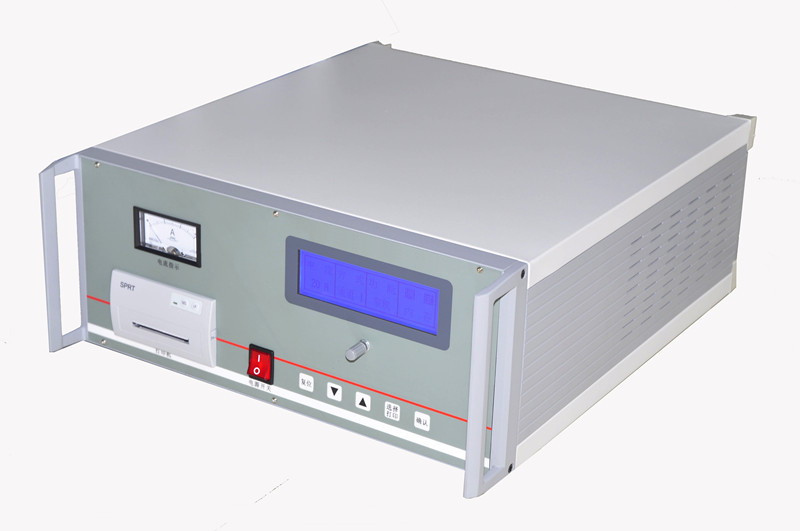

变压器温升直阻测试仪说明

一、概述

变压器的直流电阻测量是变压器制造、出厂试验、安装、交接及电力部门预防性试验中的关键环节。该测量项目能有效识别变压器线圈在选材、焊接、连接部位松动、缺股、断线等方面的制造缺陷及运行隐患。为满足变压器直流电阻快速测量的需求，变压器温升直阻测试仪采用先进电源技术，具备体积小、重量轻、输出电流大等显著特点。仪器由单片机智能控制，实现自检、数据处理、显示等功能的自动化，并配备自动放电及放电指示功能，确保测试精度高、操作简便，可高效完成变压器直阻测量。

专为三芯五柱大型变压器设计：

·输出电压：40V

·输出电流：20A

·充电与测量速度迅捷，满足变压器温升试验对时间的严格要求

·双通道测量，实时采样，支持打印输出，简化温升试验流程

二、安全措施

1.操作前准备：使用前务必详细阅读本手册，确保理解所有操作步骤和安全注意事项。

2.操作者资质：操作者应具备一般电气设备或仪器的使用常识，确保能够正确、安全地操作仪器。

3.使用环境：避免在雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等恶劣环境下使用仪器。

4.防振动：仪器应放置在平稳、无剧烈振动的环境中，以免影响测量精度或损坏仪器。

5.专业维修：仪器的维修、护理和调整应由专业人员进行，确保维修质量和安全。

6.放电处理：测试完毕后，必须等待放电报警声停止后再关闭电源，并拆除测试线，以防电击。

7.无载调压变压器测量：测量无载调压变压器时，切换档位前务必等待放电指示报警音停止。

8.测试过程稳定：在测试过程中，严禁移动测试夹和供电线路，确保测量数据的准确性和安全性。

三、性能特点

1.大电流高电压输出：满足大型变压器直流电阻测量的需求。

2.双通道测量：可同时测量两个电阻值，提高测量效率。

3.完善保护电路：确保仪器在异常情况下能够自动保护，提高可靠性。

4.卧式结构设计：便于变压器厂现场操作，节省空间。

5.音响放电报警：放电指示清晰，减少误操作，保障操作者安全。

四、注意事项

1.放电结束再拆线：必须等待放电结束，报警声停止后，再进行拆线操作，以防电击。

2.无载调压变压器测量复位：在测量无载调压变压器时，倒分接前一定要复位放电，报警声停止后，方可切换分接点，确保测量准确性和安全性。

3.电流选择参考量程：选择电流时要参考测试量程，不得超量程和欠量程使用。超量程使用时，仪器将一直处在“正在充电”状态，无法完成测量。

4.助磁法量程选择：使用助磁法时，注意量程选择。由于高压线圈并联和串联，整个测试回路加入了1.5倍的高压线圈电阻，选择量程时要计算在内。超量程使用将导致输出电流无法达到设定值或输出电流不稳定。

5.助磁法短接点处理：助磁法三条线的短接点在放电完毕后拆线时，可能有剩余电流，拆除时可能会打火放电，此属正常现象，但操作者仍需保持警惕，确保安全。
