变压器综合测试台全面解析

一、产品概述

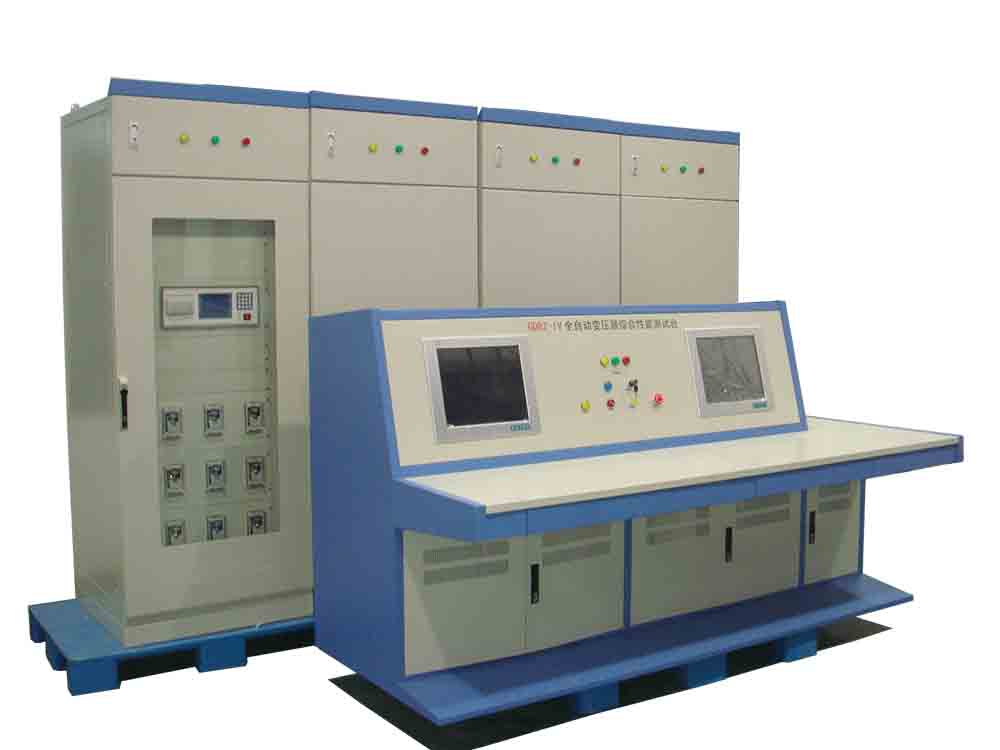

变压器综合测试台是用于电力变压器及配电变压器出厂检测、交接试验及预防性维护的专用设备，可完成空载损耗、负载损耗、变比组别、直流电阻、工频耐压、倍频感应耐压等核心电气参数测试。设备集成控制单元、测量单元、电源单元及安全保护模块，支持2500kVA以下变压器的一体化检测，符合GB1094、GB/T4776、GB/T5169等国家标准。

二、核心功能与技术特点

多参数同步测试

空载试验：测量空载电流、空载损耗，评估铁芯损耗及磁化特性。

负载试验：测试负载损耗、阻抗电压百分比，分析绕组电阻及漏抗。

变比组别测试：自动识别变压器绕组极性及变比误差。

直流电阻测试：采用四端子法消除接触电阻影响，分辨率达1μΩ。

耐压试验：支持工频耐压（0-100kV可调）及倍频感应耐压（150Hz中频电源），检测绝缘强度。

高精度与抗干扰设计

测量精度达0.1-0.2级，采用数字同步采样技术，避免传统仪表视差及换算误差。

变频电源模块自动滤除50Hz工频干扰，适应强电磁环境现场测试。

人性化操作界面

大屏幕背光液晶显示，同步显示三相电压、电流、功率等18个参数。

全中文菜单引导操作，支持试验参数预设、数据存储及打印输出。

安全保护机制

内置过压、过流、接地及线路接错保护，试验异常时自动切断电源并报警。

耐压试验配备声光报警及计时功能，确保操作人员安全。

三、典型应用场景

变压器制造企业

出厂前质量检测：批量测试变压器的空载损耗、负载损耗及变比，确保产品符合标准。

研发试验：支持新型变压器材料及结构的性能验证。

电力运维单位

定期检修：检测运行中变压器的绝缘状态及负载能力，预防故障发生。

故障诊断：通过空载/负载试验数据定位绕组变形或铁芯故障。

科研与教学机构

实验室研究：提供高精度测试平台，支持变压器损耗机理及优化设计研究。

教学演示：直观展示变压器参数测试过程，辅助电气工程课程教学。

四、操作与维护要点

操作流程

试验前准备：检查设备接地，确认被试变压器无载调压分接开关位置。

接线方法：根据测试项目选择三表法或双表法接线，避免短路或接错。

试验执行：按菜单提示逐步操作，耐压试验时需设置计时及报警阈值。

日常维护

定期清洁设备表面，检查连接线是否松动。

每1-2年送计量单位校准，确保测量精度符合标准。

储备常用易损件（如熔断器、测试线），缩短故障修复时间。
