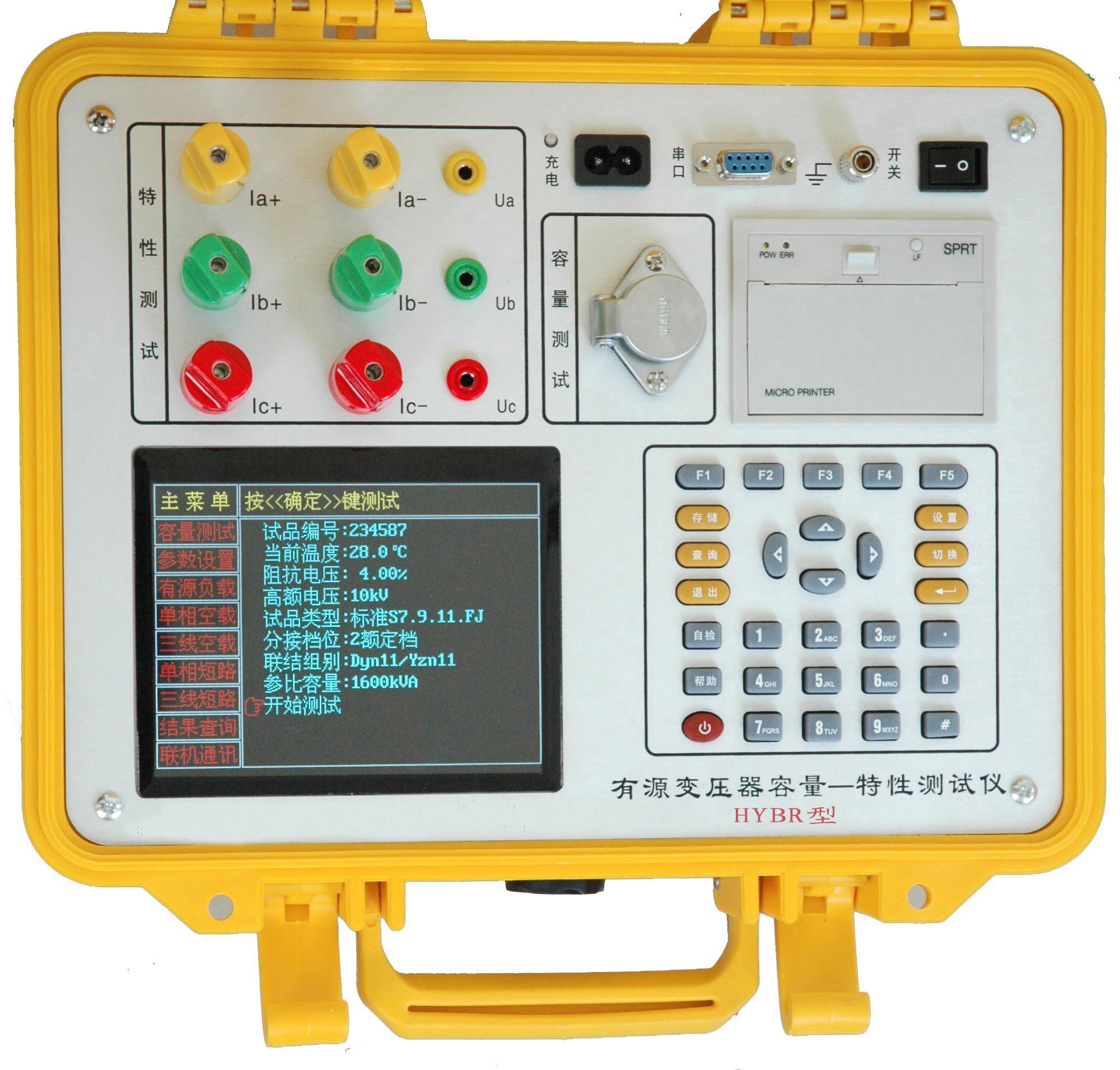

变压器容量及空载负载特性测试仪产品指南

一、功能特点概览

全面测量能力：精准测量各类变压器的空载电流、空载损耗、阻抗电压、负载损耗及零序阻抗。

智能校正功能：自动进行波形畸变、温度（提供简单与附加损耗分别校正）、电压及电流校正，适应不同试验条件。

三相参数测量：可测量三相电压、电流、平均电压电流、两相有功功率及总功率，采用两功率表法。

谐波分析：分析2-42次谐波含量及总畸变率，直观显示波形畸变。

实时波形显示：高亮真彩液晶屏实时展示各相电压电流波形，直观反映畸变情况。

宽量限电压测量：电压测量上限达750V，无需换档，确保精度且保护仪器。

友好人机界面：大屏幕全汉字菜单，导电橡胶按键，操作简便，适应不同环境。

数据打印与存储：支持微型打印机即时打印测试结果，可记录保存供后续查阅。

内置真时钟：实时显示日期时间，并随测试记录一同存储。

二、使用方法详解

1. 基本概念理解

空载试验：在变压器低压侧施加额定电压，测量空载电流与损耗，非额定电压下误差较大。

短路试验：低压侧短路，高压侧施加额定电压使电流达额定值，测量短路损耗与电压。

零序阻抗：变压器对零序电流的阻抗，与绕组连接及铁芯结构相关，需实测确定。

2. 测试方法指南

单相空载测试

目的：测量单相变压器空载损耗与电流，或逐相检测三相变压器。

接线：使用单相电源，通过特定接线方式连接测试仪与变压器低压侧，高压侧开路。

应用：适用于无三相电源现场，或检测变压器单相故障。

三相空载测试

接线：采用三相调压器作为电源，按颜色连接测试钳至变压器低压侧，高压侧开路。

步骤：设置参数后，依次进行三相短路与空载试验，记录数据。

单相短路测试

目的：测量单相变压器短路损耗与阻抗电压，或逐相检查三相变压器。

接线：类似单相空载测试，但高压侧需短接良好。

应用：适用于电源容量有限或需逐相检查的场景。

三相短路测试

接线：使用三相调压器，连接测试钳至变压器高压侧，低压侧短接。

注意：确保短接良好，避免影响测试数据。

零序阻抗测试

目的：测量变压器零序阻抗，评估不对称运行时的性能。

接线：采用单相调压器，通过特定接线方式连接测试仪与变压器Yn侧。

关键：确保短接良好，准确反映零序阻抗特性。

3. 测试步骤总结

三相电源测试：设置参数→三相短路试验→三相空载试验→查看并保存数据。

单相电源测试：设置参数→单相短路试验→记录数据→单相空载试验→记录数据。

三、注意事项提醒

安全操作：测量过程中避免接触测试线金属部分，防止电击。

规范接线：严格按说明书操作，确保接线正确无误。

参数检查：测试前仔细核对设置参数，确保准确性。

电源选择：使用有地线的电源插座，增强安全性。

量限控制：避免在电压电流过量限情况下工作，保护仪器。

短接质量：短路试验时，确保非加压侧短接良好，避免数据误差。

互感器处理：若高压或中压侧装有环形电流互感器，试验前需短接二次侧。

安全接地：试验接线前确保被试线路接地，防止感应电压触电，所有连接需牢固可靠。
