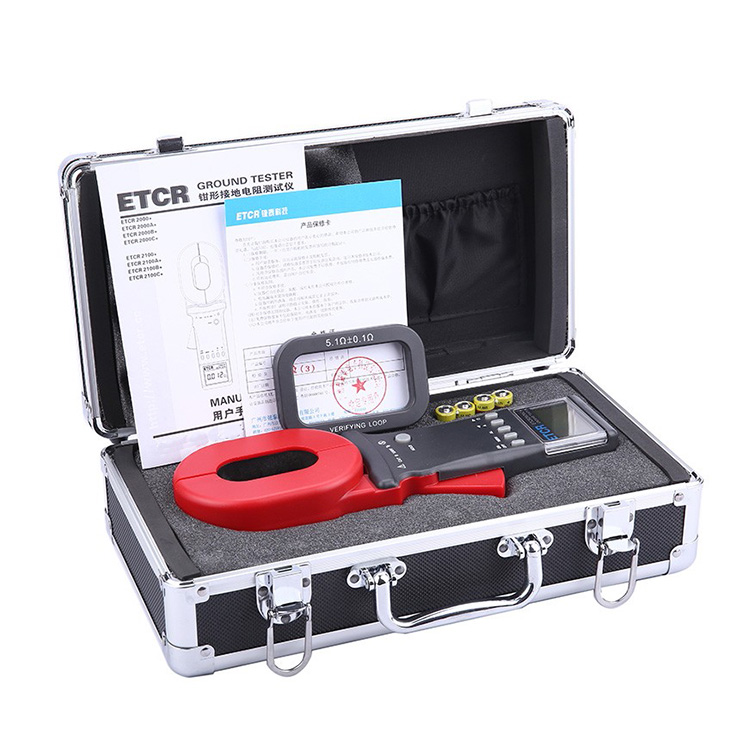

地桩式钳形接地电阻测试仪使用指南

一、安全规则及注意事项

安全第一：本仪表符合IEC61010安全标准，但操作时仍需谨慎，避免触电或人身伤害。

防干扰：测量时远离高频信号源（如手机），防止误差。

使用前检查：确认仪表及附件完好，钳口闭合良好（开机前扣压扳机1-2次）。

禁忌场景：

禁止在易燃场所使用（火花可能引发爆炸）。

禁止开机时扣压扳机或钳测导线。

禁止在高温、潮湿、结露或日光直射环境下长时间存放。

电池维护：

更换电池时确保关机。

电池电压低时及时充电，避免误差。

钳口保养：保持清洁，禁用腐蚀剂或粗糙物擦拭；打开扳机时避免冲击。

异常处理：

测量时钳头发出轻微响声属正常，但“嘟—嘟—嘟”声为报警，需立即检查。

若仪表故障可能引发危险，立即停用并联系授权机构处理。

二、产品简介

功能特点：

多参数测量：接地电阻（钳形法/三四线法）、交流电压、电流、土壤电阻率。

智能设计：2.4寸彩屏、数据存储/查阅、报警、自动关机、防震防尘防潮。

适用场景：电信、电力、气象、机房、油田、铁塔、加油站、工厂接地网等。

核心优势：

快速滤波技术，抗干扰能力强。

微处理器控制，测量精准稳定。

便携易用，适合现场作业。

三、测量原理详解

1. 钳形法电阻测量

原理：通过电压线圈激励信号，在被测回路感应电势V，产生电流I，计算电阻R=V/I。

操作：钳口闭合后显示“OL”，再钳测被测对象。

适用场景：快速测量回路电阻，无需断开接地线。

2. 三四线法测量

原理：

三线法：在E（接地极）与H（电流极）间施加电流I，测量E与S（电压极）电位差V，计算R=V/I。

四线法：增加ES辅助地极，夹在E同一点，消除导线电阻误差，提高精度。

适用场景：单点接地系统（如铁塔、避雷针）。

3. 选择法测量

原理：在并联接地系统中，通过电流钳测量流经目标地网（Re3）的电流I3，同时测其与S电压极的电位差V，计算Re3=V/I3。

关键点：采用四线法，ES与E夹同一点，确保精度。

适用场景：不解扣测量复杂接地网（如工厂、变电站）。

4. 土壤电阻率测量（温纳法）

原理：

四极法布置电极（E、H、S、ES），间距均为a（m）。

施加电流I，测S与ES间电位差V，计算电阻R=V/I。

土壤电阻率ρ=2πaR（Ω·m）。

要求：电极间距a > 20倍埋深h，减少边界效应。

适用场景：评估土壤导电性，指导接地设计。

5. 工作误差分析

误差组成：

固有误差（A）：仪表本身精度限制。

变动误差（Ei）：电源电压波动（E2）、温度变化（E3）、干扰电压（E4）、接触电阻（E5）。

总误差（B）：B = A + ΣEi（需在额定工作条件下使用）。

6. 交流电流测量

原理：真有效值测量，适应非正弦波形电流。

7. 接地电压测量

原理：平均值测量，反映接地系统对地电位差。

四、操作建议

根据场景选方法：

快速筛查：钳形法。

高精度需求：三四线法或选择法。

土壤评估：温纳法。

环境控制：避免强电磁场、潮湿或高温环境。

定期校准：由授权机构维护，确保数据准确性。

地桩式钳形接地电阻测试仪集多功能、高精度、便携性于一体，严格遵循安全规则并理解测量原理，可高效完成各类接地系统检测任务。
