电流互感器现场校验仪全面解析

一、产品概述

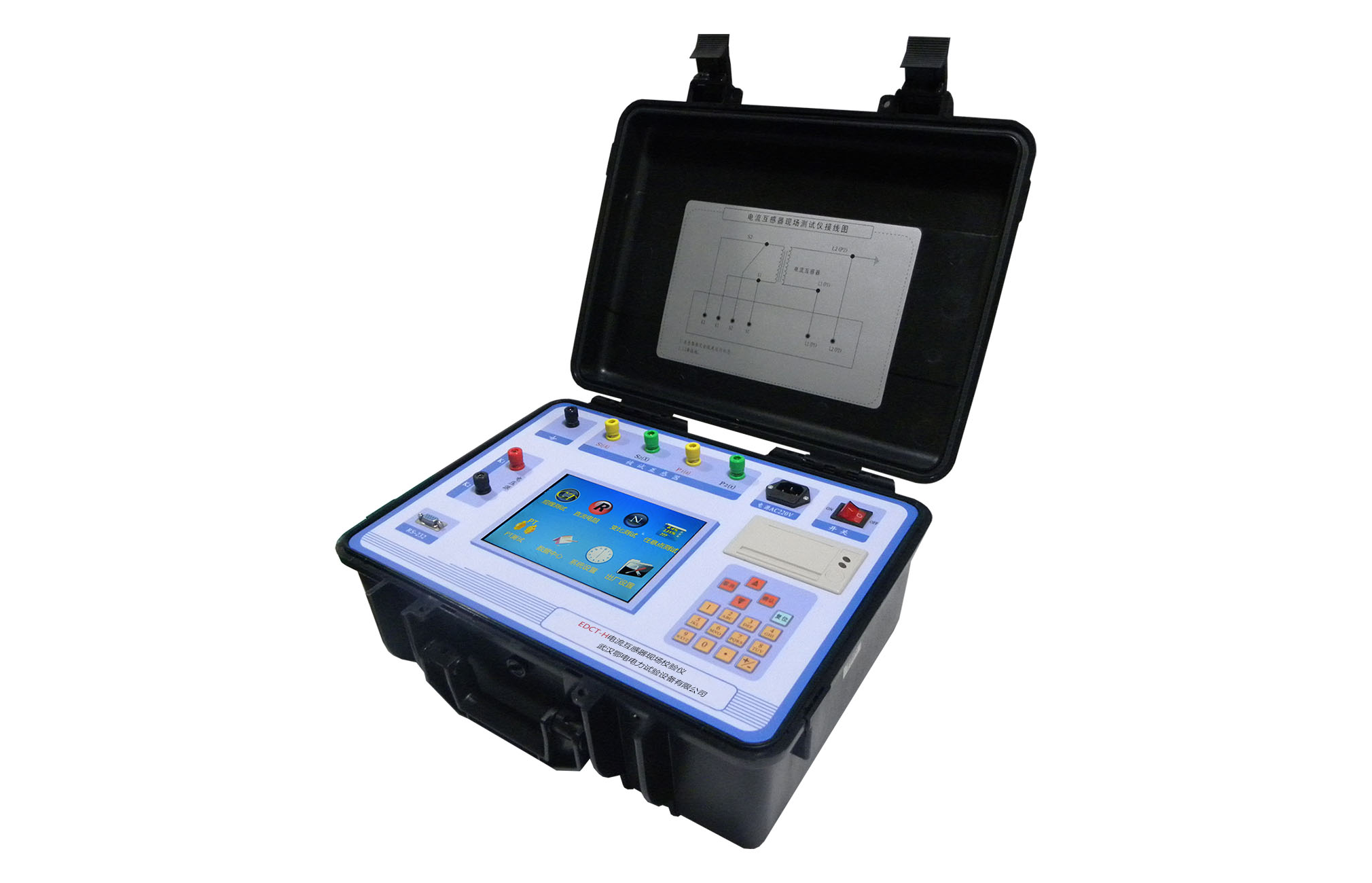

电流互感器现场校验仪（又称CT校验仪、互感器校验仪等）是电力系统中用于现场检测电流互感器性能的关键设备。它依据国家标准（如JJG313-2010、JJG1021-2007）设计，能够精准测量电流互感器的比差、角差、变比、极性及实际二次负荷等参数，确保互感器在电力系统中的准确运行。

二、产品别称

电流互感器校验仪、互感器测试仪、互感器现场测试仪、互感器现校仪、全自动互感器测试仪、全自动电流互感器测试仪、电流CT现场校验仪、电流互感器误差测试仪

三、产品功能详解

误差测量：

采用递推法测量电流互感器误差，支持现场计量装置检定。

测量范围广泛，可覆盖1%～200%间任意百分比的比差和角差，满足标准变比和非标准变比互感器的检测需求。

简化检定流程：

无需标准电流互感器、升流器、负载箱等复杂设备，通过简单测试接线和操作即可完成检定，大幅降低工作强度，提高工作效率。

高精度测量：

内部集成高精度标准电压互感器，准确度达0.02级，相当于0.05S级电流互感器，确保测量结果的准确性。

结合阻抗与导纳测试，精确测算互感器误差。

抗干扰设计：

采用接近工频的异频功率电源测试，有效防止现场工频电磁辐射和串联干扰，保证测试稳定性。

多功能测量：

测量标准变比和非标准变比电流互感器的规程点误差（1％-120％S级）及任意点误差（1％-200％S级）。

一次测量并显示电流互感器在不同负荷（上限、下限、实际任意负荷）下的规程点和任意点误差。

极性与变比检测：

检测已知和非已知电流互感器的极性和变比值，判断非已知互感器的实际电流之比及二次电流规格（5A或1A）。

智能判断与提示：

智能判断外接线状况，提示接线错误、变比、极性错误等，自动对测试数据进行化整并判断是否超差。

人性化操作界面：

320*240大屏幕液晶显示，全中文界面，接线、操作简单直观，携带方便。

数据存储与打印：

支持现场测量数据的存储和打印，方便用户随时查询和记录。

数据传输与后台管理：

通过标准USB接口与计算机连接，传输数据至后台管理软件进行报表处理，并按国家标准打印证书。

安全防护设计：

机箱采用防震防压材料，确保现场操作人员的安全和设备安全。

四、产品优势

高精度与稳定性：采用高精度测量电路和自动线性调节电源，确保测量结果的准确性和稳定性。

操作简便：人性化的操作界面和智能提示功能，降低操作难度，提高工作效率。

功能全面：集误差测量、极性检测、变比测量、负荷测试等多种功能于一体，满足现场检测的多样化需求。

安全可靠：防震防压机箱设计，保障现场操作人员的安全和设备安全。

五、应用场景

电流互感器现场校验仪广泛应用于电力系统、变电站、发电厂等场所，用于现场检测电流互感器的性能，确保电力系统的安全稳定运行。同时，它也适用于互感器生产厂家、计量检测机构等进行产品质量检测和校准。
