验电器功能检测装置详细说明

一、概述

验电器功能检测装置是依据国家电力公司发布的《电力安全工器具预防性试验规程》(试行)（国电发[2002]777号）要求而专门研发的。该装置各项性能指标均严格遵循国家标准，能够按照《电力安全工器具预防性试验规程》的具体要求，对66KV～500KV范围内的验电器进行全面功能检测。其功能检测的具体要求参照DL740-2014标准执行，广泛应用于所有与电力相关的行业。

二、主要技术指标

环境温度：-25℃至55℃，适应各种恶劣环境条件。

湿度：20%至75%RH，确保在潮湿环境下也能正常工作。

连续运行时间：可连续运行，满足长时间检测需求。

支架规格（66KV-500KV）：1.8m * 0.85m * 3.3m，结构稳固，便于操作。

重量：32kg，便于搬运和安装。

三、产品结构

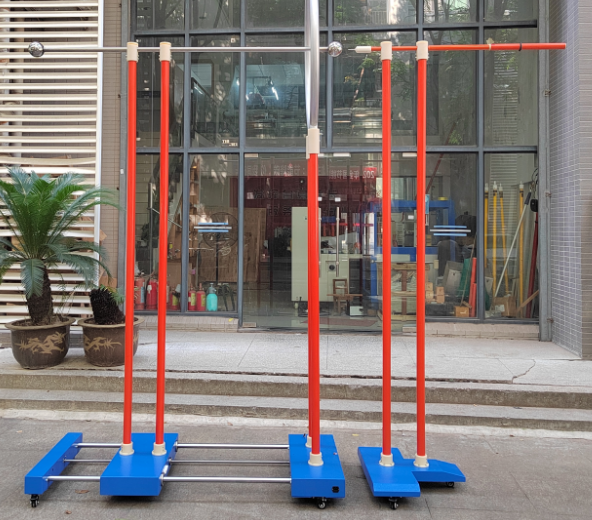

验电器功能检测装置由以下关键部件组成：

接线端子：用于连接外部电路，确保信号传输稳定。

均压球：与验电器金属头接触，用于施加试验电压。

均压环：均匀分布电场，确保试验准确性。

验电器：待检测的设备，分为带接触电极延长和不带接触电极延长两种。

固定器：用于固定验电器，确保其在试验过程中位置稳定。

绝缘管：提供绝缘保护，防止电击事故。

平车（10-35KV和导轨平车合二为一）：用于移动均压环，调整试验位置。

带导轨平车：提供精确的导轨移动，确保试验布置的准确性。

四、试验装置阐述

根据DL740-2014标准，66KV~330KV的验电器功能检测装置中，均压环直径为1050mm，均压环圆心到地距离不低于2.5m，均压球直径为100mm。本套设备因此分为两个装置，以适应不同验电器的检测需求。验电器分为带接触电极延长和不带接触电极延长两种，试验方法也有所不同。验电器功能检测主要包括启动检测、同向干扰检测和反向干扰检测。其中，启动电压报警在标称值的15%~40%范围内为合格，否则视为不合格。

五、验电器功能检测的试验方法

验电器启动电压的试验

测量接线：采用球和环电极的启动电压测量及干扰电压影响试验布置。接线图根据验电器类型（带或不带接触电极延长）有所不同。

试验步骤（以35KV带接触电极延长的验电器为例）：

将带导轨的试验平车上的中间平车（安装有均压环）移动到标有a0=430mm的位置，确保平车上的标尺与平台上的标尺对齐。

接好地线，包括平车底座、均压环及升压设备。

将验电器固定在平车的验电器固定座上，抽出验电器，使其穿过均压环，且金属头与均压球接触良好。

将升压设备的高压导线接到均压球延长杆上，接好其他导线。

试验人员撤离到安全区后合上电源，均匀加压直到验电器发出报警，立即停止加压，并记录下高压电压数值。

比对数值是否落在35KV的15%~40%范围内（即5.25kv~14kv），是则表明验电器启动电压报警合格，否则不合格。

其他规格的验电器启动电压试验方法类似，只需通过移动均压环平车到指定位置即可。

同向干扰电场影响的试验

试验布置：采用球和环电极的同相干扰电场影响试验布置。

试验步骤：与验电器启动电压试验相似，首先移动导轨平车到指定位置，接好地线，将均压球及均压环都接上高压，然后进行升压，将电压升到验电器标称值的0.4倍或0.45倍后停止加压。此时，若验电器有报警，则说明验电器合格；否则为不合格。

反向干扰电场影响的试验

试验布置：采用球和环电极的反相干扰电场影响测试布置。

试验步骤：与验电器启动电压试验相似，首先移动导轨平车到指定位置，接好地线，均压球接地，高压线接在均压环上，然后进行升压，将电压升到验电器标称值的0.6倍时停止加压。此时，若验电器没有报警，则说明验电器合格；否则为不合格。

六、注意事项

升压设备配合：本设备必须配合升压试验变压器方可进行试验，确保试验电压的准确性和稳定性。

可靠接地：装置底座需可靠接地，防止电击事故，确保试验人员安全。

定期维护：保持装置干净整洁，定期在导轨上涂上润滑油，确保平车移动顺畅，延长设备使用寿命。
