非接触型检相器操作指南

一、简介

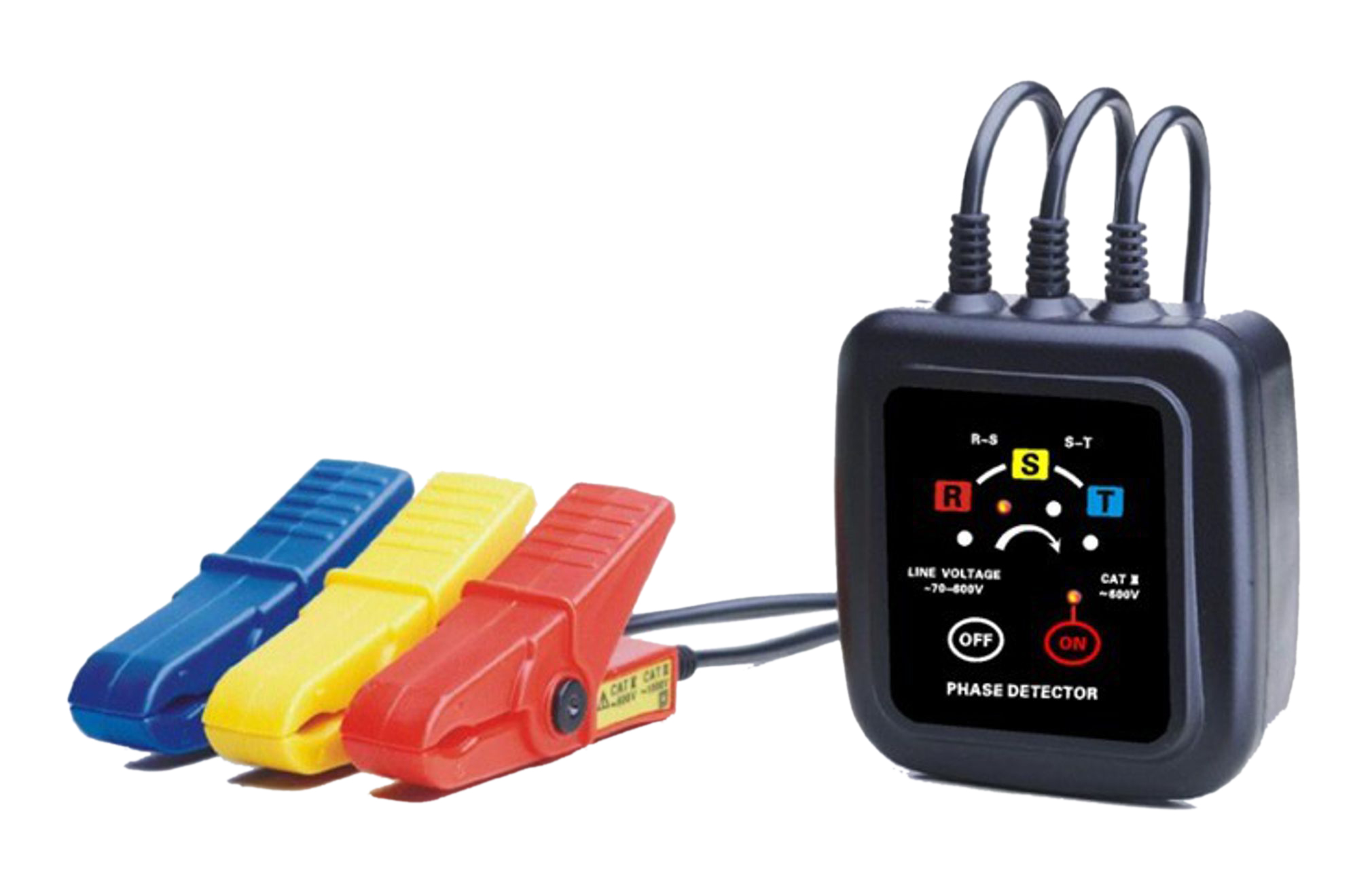

非接触型检相器革新了传统相序检测方式，采用钳形非接触感应测量，无需剥开电线或接触高压裸露火线，直接夹住三相火线绝缘外皮即可检测相序，并声光指示正相或逆相状态。其背面附有强力磁铁，便于吸挂于配电箱。此外，该仪器还具备活线检查、简易检电、断路查找、断点定位及线路检修等多重功能，提高了测试安全性，保护了操作人员安全，提升了生产力。

二、操作方法

1. 相序检测

注意：操作前请确认高压环境，确保安全！

检测连接：使用三个钳夹任意夹住待检测的三相线。

钳夹位置：确保被检导线位于钳夹的“▼”标志处。

开机操作：按下红色“ON”开机键，电源指示灯亮起。若指示灯不亮，请检查电池电量或仪器状态，必要时更换电池或送修。

相序判断：

若4个相序指示灯顺时针依次亮起，并伴有间歇短鸣音，表示正相序L1-L2-L3（U-V-W）。

若4个相序指示灯逆时针依次亮起，并伴有连续长鸣音，表示逆相序L3-L2-L1（W-V-U）。

关机操作：按下白色“OFF”键关机。仪器若开机约5分钟无操作将自动关机，以节省电池。

2. 活线检查、简易检电

注意：操作前请确认高压环境，确保安全！

活线检测：使用任一钳夹钳住被检导线，若导线带电（在活线电压设定范围AC70～1000V内），对应L1/U、L2/V或L3/W灯将亮起。

钳夹与亮灯对应关系：

L1/U（黄色）钳夹 → 亮L1/U灯

L2/V（绿色）钳夹 → 亮L2/V灯

L3/W（红色）钳夹 → 亮L3/W灯

3. 缺相判断、断路查找、断点定位

注意：操作前请确认高压环境，确保安全！

缺相判断：使用任一钳夹分别钳住三相线，若某相灯不亮，则表示该相缺相。

断路查找与断点定位：

沿所检修线路使用钳夹钳测导线，若某点L1、L2或L3灯不亮，则该点前为线路断线处。

通过缩短钳测点位置，可精确查找线路断线位置（断点定位），便于安全快速地进行线路检修。

三、电池更换

注意：更换电池时请确保电池极性正确！

安全准备：更换电池前，将钳夹移离被检导线，避免在测试中更换电池。

关机操作：按下“OFF”键关机。

打开电池后盖：松开仪器电池后盖上的一枚螺丝，打开后盖。

更换电池：换上全新合格的电池，注意电池极性及规格。

合上电池后盖：将后盖合上，拧紧螺丝。

检查开机：按下“ON”键，检查仪器能否正常开机。若不能开机，请检查电池电量或重新操作。
