无局放变频电源装置技术参数详解

一、变频电源核心参数

型号：TPXB-W-50

供电条件：

电压：三相380V±15%，频率50Hz

局部放电干扰水平：<20pC

供电容量：>60kVA

输出特性：

额定功率：50kW（最大有功功率）

输出电压：0～350V连续可调

输出电流：143A（额定）

输出相数：单相

波形：纯正弦波，畸变率≤1.0%

频率范围：20Hz～300Hz，分辨率0.1Hz，不稳定度≤0.5%

性能指标：

冷却方式：强迫风冷

噪音水平：≤80dB

局部放电量：<5pC

允许运行时间：额定容量下≥1小时

温升：连续工作180分钟，出风口温升≤45K

二、变频电源功能与保护

1. 基本功能

抗干扰能力：强电场下测量精度与控制保护稳定，磁屏蔽设计（组件/引线采用高导磁材料）。

操作便捷性：

启动/停止/紧急分闸按钮

试验时间设定（0～99分钟，精度0.1秒，结束提示）

输出端子并联标记，主回路配置空气断路器+交流接触器

升压/降压、频率粗/细调按钮

散热风机相序自动识别与方向选择

同步电源：独立输出100W/100VAC，供局放仪同步试验频率。

2. 保护性能

短路保护：输出短路时自动切断。

过压/过流保护：可整定预置值，超限自动切断。

击穿闪络保护：高压侧对地闪络时切断输出。

开机零位保护：零起升压，否则不启动。

超载保护：输出电流超整定值时关闭输出并提示。

掉电保护：输入断电时利用剩余电量安全关闭。

失谐保护：被试品参数变异导致失谐时关闭输出。

桥臂电压保护：直流工作电压不平衡时报警或关闭。

功效保护：监测负载阻抗及相位，限制有功/无功输出，提示阻抗匹配调整。

冷却风机联动保护：相序错误时自动调整风机方向。

运输抗震保护：柜体底部设计抗震动装置。

缺相保护：输入缺相时显示并关闭系统。

电源过电压保护：输入过压时自动保护。

3. 测量显示

功放桥臂电压、输出电压/电流/频率、相位差、出口风温。

保护动作状态显示。

多语言支持（中文简体/繁体/英文）。

4. 控制系统

控制箱设计：重量10kg，便于携带。

连接方式：电源柜本体、分压器与控制箱采用光纤连接，彻底隔离，确保安全。

实时显示：变频柜工作状态、高压测量值。

供电电源：从变频电源柜选取，220VAC/50/60Hz/500W。

操作按钮：升压/降压、频率调节、倒计时、菜单选择、自动调谐。

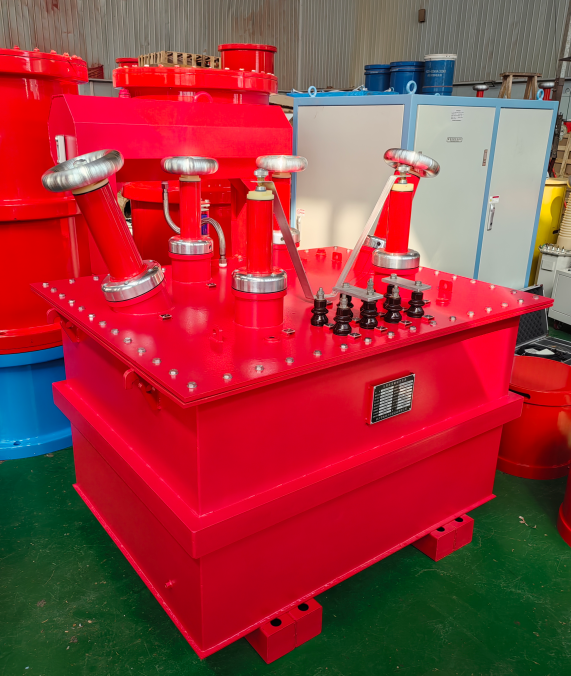

三、励磁变压器参数

型号：EDJLB-50

电气参数：

额定容量：50kVA

相数：单相

低压绕组相电压：2×350V/400V/450V

低压额定电流：143A

高压绕组额定电压：2×10kV/2×6.3kV（独立绕组，可并联/串联使用）

绝缘水平：感应电压1.2倍/1min

额定频率：50～300Hz

局部放电量：≤10pC（额定电压下）

阻抗电压：≤5%

噪声水平：≤65dB

温升：绕组温升<65K

连续运行时间：60min（额定电压/电流）

性能特点：

冷轧硅钢片，磁密按50Hz设计，双线圈结构（低压/高压）。

低压与高压间、低压与铁芯间放置静电屏，无电联系。

金属外壳防锈防腐处理，不锈钢铭牌及端子标志。

户内外通用，配备运输绑扎及起吊措施。

四、无局放补偿电抗器（4台）

型号：EDDK-90／15

参数：

额定电压：15kV

额定电流：6A（60min）

电感值：4H

额定容量：90kVA

使用频率：100～300Hz

电感值非线性度：≤1%

绝缘水平：1.2倍额定电压/1min无闪络/击穿

局部放电量：<10pC（额定电压下）

连续运行时间：60min（额定电压/电流）

五、电容分压器

型号：EDFC－500/60

参数：

额定电压：60kV

电容量：C1=500pF

工作频率：30～300Hz

系统测量误差：≤2.0%

绝缘水平：66kV/1min

介质损耗：≤0.2%

结构：C1为环氧筒油纸绝缘，C2与C1材料温度/频率系数一致。

局部放电量：≤10pC

六、系统应用与优势

变压器局放试验：通过调节频率使电感电流与电容电流平衡，降低试验电流需求。

高精度测试：纯正弦波输出，波形畸变率≤1%，确保测量准确性。

安全可靠：多重保护机制（短路、过压、过流等）及光纤隔离设计，保障操作人员与设备安全。

灵活性强：励磁变压器高压绕组可并联/串联，适应不同电压等级试验需求。

低局放干扰：变频电源局放量<5pC，励磁变压器≤10pC，补偿电抗器<10pC，满足高精度局放测试要求。

七、总结

无局放变频电源装置通过集成变频电源、励磁变压器、补偿电抗器及电容分压器，构建了一套高精度、高安全性的变压器局放试验系统。其核心优势在于：

频率可调：覆盖20Hz～300Hz，适应不同试验需求。

低畸变率：纯正弦波输出，减少谐波干扰。

多重保护：从电源到负载全链路保护，确保试验安全。

模块化设计：各组件独立配置，便于运输与现场组装。

该装置广泛应用于电力设备制造、电网运维及第三方检测领域，为变压器局放测试提供了可靠的技术支持。
