高压开关柜温升试验装置深度解

一、系统概述与核心功能

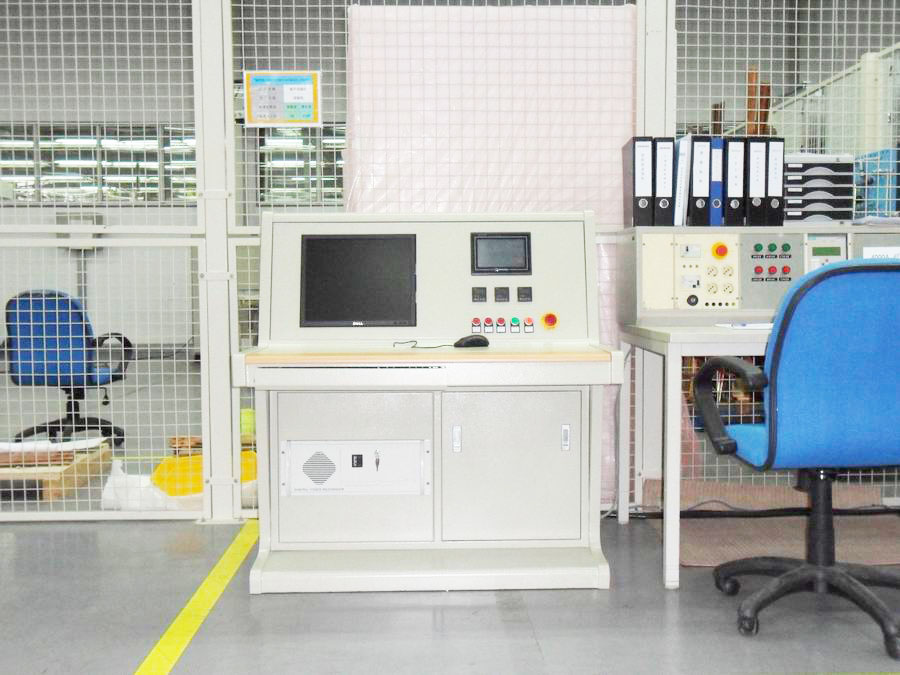

高压开关柜温升试验装置是专为电力设备（如开关柜、母线槽、电流互感器等）设计的综合测试平台，主要用于模拟实际工况下的电流负载及温升特性，验证设备在长时间大电流运行中的热稳定性与安全性。其核心功能包括：

全自动温升试验：通过电脑控制实现电流加载、数据采集与温升曲线绘制，无需人工干预。

多参数监测：支持三相电流、多路温度（最多60路）实时监测，并生成动态曲线图。

安全保护机制：集成过流、过压、过热及短路保护，确保试验过程安全可靠。

数据管理与输出：内置存储器支持试验数据回溯，配备打印机可现场输出报告。

二、技术亮点与性能优势

1. 智能化控制系统

电脑操作界面：兼容Windows 2000/XP系统，软件功能丰富，操作流程标准化，降低人为误差。

自动稳流技术：采用电力电子闭环控制，输出电流稳定度≤0.2%，纹波系数≤1%（直流输出），满足高精度测试需求。

USB扩展接口：支持外接U盘、打印机等设备，实现数据快速导出与报告生成。

2. 高精度输出能力

电流范围：0-50000A交流大电流连续可调，精度优于0.5级，波形失真率THD≤1%（远超国标GB14048.2-14要求）。

三相平衡度：各相电流相位差120°，真有效值显示，确保负载对称性。

温升测试精度：温度测量范围0-200℃，分辨率0.1℃，支持多通道（最多60路）同步监测。

3. 安全与可靠性设计

绝缘耐压：1800V/AC（1分钟耐压测试），绝缘等级B级，适应高压环境。

多重保护：

电流限定：设置电流上下限，超限自动报警并切断输出。

设备自检：开机时自动检测调压器状态，避免误操作。

应急停机：配备紧急停止按钮，可瞬间切断所有电源。

三、技术指标详解

输入电源：三相AC380V±10%，50Hz，额定总容量20-200KVA

输出电流：0-50000A连续可调，精度0.5级，正弦波失真率THD≤1%

电流稳定度：≤0.2%（满量程），24小时连续运行无漂移

温度监测：范围0-200℃，精度0.1℃，最多60路（可选配）

保护功能：过流、过压、过热、短路四重保护，自动报警并切断输出

数据接口：USB2.0，支持U盘存储、打印机直连

绝缘等级：B级（130℃耐温），1800V/AC耐压测试通过

四、操作流程与注意事项

1. 试验前准备

设备检查：确认调压器归零，输出线紧固无松动，电源线载流量满足要求。

参数设置：通过上位机软件输入目标电流、步长及温升上限，选择温度监测通道。

安全接地：确保试验台与被测设备可靠接地，接地电阻≤4Ω。

2. 试验执行

启动流程：

合上总电源开关，观察“电源指示灯”亮起。

在电脑界面点击“启动试验”，调压器自动升流至设定值。

实时监测电流与温度曲线，系统自动记录数据。

终止条件：

达到预设温升上限或运行时间（如24小时）。

触发保护机制（如电流超限、设备过热）。

3. 试验后处理

降流归零：通过软件或手动操作将调压器归零，断开输出回路。

数据导出：使用U盘或打印机输出试验报告，包含电流曲线、温度变化及异常记录。

设备维护：清理接触点氧化层，检查碳刷磨损情况，定期校准传感器。

4. 安全注意事项

大电流操作：输出线必须采用高载流铜排，避免接头发热引发火灾。

连续试验：现场需专人值守，每小时检查设备温度及导线状态。

故障处理：非专业人员不得拆卸设备，故障时立即停机并联系厂家。

五、应用场景与行业价值

电力设备制造：验证开关柜、母线槽等产品的热设计合理性，确保符合GB/T 11022-2020标准。

电网运维：对在运设备进行预防性温升试验，提前发现接触不良、绝缘老化等隐患。

第三方检测：为认证机构提供标准化测试平台，确保数据公正性与可追溯性。

科研开发：支持新型电力电子器件的高温特性研究，加速产品迭代。

六、维护与故障排除

1. 日常维护

清洁保养：每月用压缩空气清理设备内部灰尘，重点检查散热风扇与通风口。

元件检查：每季度检查调压器碳刷、继电器触点，更换损耗件。

校准周期：每年委托专业机构对电流传感器与温度探头进行校准。

2. 常见故障处理

故障现象：输出电流波动

可能原因：调压器碳刷接触不良

解决方案：清洁碳刷表面，调整弹簧压力

故障现象：温度监测异常

可能原因：传感器接线松动或损坏

解决方案：检查连接线，更换同型号传感器

故障现象：保护频繁触发

可能原因：负载短路或参数设置错误

解决方案：断开负载，重新设置电流上限与步长

故障现象：打印机无法工作

可能原因：USB驱动未安装或接口故障

解决方案：重新安装驱动，更换USB线或打印机

高压开关柜温升试验装置作为电力设备质量管控的关键工具，其技术演进正朝着高精度、高自动化、高安全性的方向迈进，为构建智能电网与新能源系统提供坚实保障。
