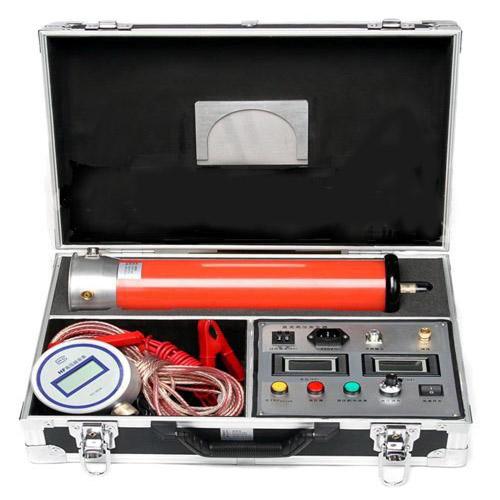

直流高压发生器综合指南

一、应用范围

直流高压发生器（直流高压试验器）专为电力部门、工矿、冶金、钢铁等行业设计，用于对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验，确保设备的安全与可靠性。

二、技术特点

机箱设计：采用国际通用型机箱，立卧两用，适应不同工作环境。

电路技术：运用中频倍压电路，结合PWM脉宽调制技术和大功率IGBT器件，确保高效稳定。

电压稳定性：采用电压大反馈机制，输出电压稳定度高，纹波系数小≤1%。

调压精度：全量程平滑调压，电压调节细度好，调节精度≤0.5%，稳定度≤1%，电压电流误差控制在1%±1个字。

升压方式：升压电位器零起升压，确保安全。

特殊功能：设有0.75UDC1mA功能按钮，便于氧化锌避雷器试验，精度≤1%。

保护设置：过压保护采用拔码设定，直观明了，误差±1%。

三、操作说明

使用前检查：

确保连接电缆无断路和短路，倍压筒无凝露。

将倍压筒与控制箱用七芯电缆连接好，保持足够距离。

使用不小于2.5mm²的铜线将被试品、倍压筒和控制箱三者可靠接地。

倍压筒高压输出端经微安表与被试品连接。

预热与设定：

接通电源开关，预热5分钟。

设定好所需电流、电压的最大值。

将升压电位器反时针旋转至零位。

升压操作：

高压灯亮时，顺时针方向慢慢调节升压电位器，注视电流表、电压表数值，直至达到所需值。

如需输出当前电压的0.75倍值，按下0.75U按键即可。

试验终止：

到设定时间后，仪器自动切断输出并报警。

可按绿灯键或关掉电源来关闭输出。

当发生器带负载时，75%按键按下后，需按下复位键使75%键弹起，避免损坏设备。

四、操作步骤

使用前准备：

检查试验器完好性，联接电缆无断路和短路，设备无损坏。

将倍压筒放置到安全位置，联接好电源线、电缆线和接地线。

确保电源开关在关断位置，调压电位器在零位，过电压保护整定拨盘开关设置在适当位置。

空载升压试验：

接通电源开关，绿灯亮表示电源接通。

按红色按钮，红灯亮表示高压接通。

平缓调节调压电位器，升至所需电压后记录电流表读数，检查控制箱及输出电缆有无异常。

升电压至过压保护设定值，验证保护电路动作。

将调压电位器回零，关闭电源开关。

泄漏及直流耐压试验：

确认试验无异常后，联接好试品和地线，打开电源。

升压至所需电压或电流，注意升压速度和大电容试品的充电电流。

对氧化锌避雷器进行0.75UDC-1mA测量时，按特定步骤操作。

试验完毕，将调压电位器回零，关闭电源开关。

测量方法：

一般测量时，先悬空联接试品的线，读取空试时的电晕和杂散电流，再接上试品读取总电流，计算试品泄漏电流。

精密测量时，在高压侧串入GL型高压微安表，并采取屏蔽措施。

对氧化锌、磁吹避雷器等试品，可在底部串入电流表进行测量，同样需使用屏蔽线。

保护动作后操作：

关闭电源开关，将调压电位器退回零位。

待一分钟后机内低压电容器充分放电，再次打开电源开关进行空载试验。

五、注意事项

安全接地：确保控制箱及倍压筒良好接地，停机后对试品及倍压筒充分放电。

异物防范：防止异物进入控制箱，检查风扇运转情况。

清洁保养：倍压筒绝缘筒脏污时用干布擦净，不可用有机类溶剂擦洗。

保险管更换：按保险管座旁标定的安培数更换保险管。

电池更换：高压屏蔽微安表显示"LOW BAT"时，更换9V电池。

禁止拆卸：未经允许，请勿开启控制箱及倍压筒，以免影响保修。

运输保护：仪器运输时应避免雨水浸蚀，严防碰撞和坠落。
