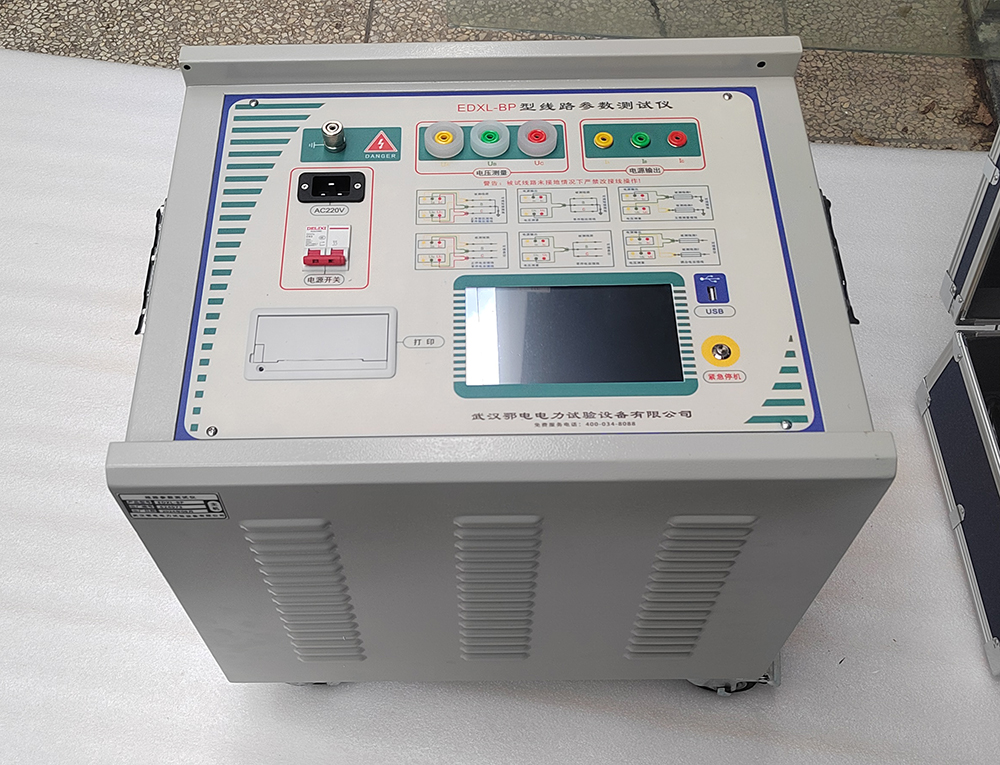

异频线路参数测试仪使用说明

一、概述

异频线路参数测试仪是专为现场测试高压输电线路（包括架空、电缆及架空电缆混合线路）工频参数设计的高精度仪器。其一体化结构内置变频电源模块，支持45Hz或55Hz变频输出，结合数字滤波技术，有效避开工频电场干扰，确保在强电场环境下也能准确测量。同时，该仪器适用于停电后发电机供电的检测场景，特别针对同杆多回架设、线路间耦合紧密导致的强干扰问题，通过集成变频测试电源、精密测量模块、DSP高速数字处理芯片及抗感应电压电路（专利号：201020687669.X），实现了高效、安全、精准的测量。

二、仪器特点

一体化结构：体积小、重量轻，集成传统测量所需大量设备，简化试验流程。

接入电源简便：仅需接入市电220V电压，解决现场380V电压接入不便的问题。

超强抗感应电压能力：采用专利技术抗感应电压电路，能承受上万伏高感应电压，确保仪器安全。

变频技术与精准测量：内置变频电源模块，输出45Hz或55Hz电源，结合数字滤波技术，避开工频干扰，实现高精度测量。

DSP高速处理器：采用专业DSP快速数字信号处理器，提升运算处理能力，确保测量数据精准。

操作简便：外部接线简单，一次接入即可完成正序阻抗、零序阻抗、正序电容、零序电容等全部测量，避免改接线时的感应电压伤害。

海量数据存储：配备日历芯片和大容量存储器，按时间顺序保存检测结果，支持历史记录查看和打印输出。

科学先进的数据管理：数据可通过U盘导出，使用专用软件在PC机上查看和管理，生成工作报告。

全触摸超大液晶显示：配备高端全触摸液晶显示屏，中文菜单显示，操作直观简便，无需额外专业培训。

三、使用说明

1. 主菜单

接入AC220电源，合上电源开关，仪器显示主菜单界面。

九宫格式显示，每个项目独立显示区域，轻触相应项目即可进入下一级操作菜单。

2. 线路设置

从主界面进入线路长度设置界面。

设置项分上下六个模拟按键，分别用于增加/递减数据的十位、个位和小数点后一位。

修改数据至实际线路长度后，按保存键保存设置。

3. 项目测试

主界面九宫格显示六个测试项目：正序阻抗、零序阻抗、线路互感、正序电容、零序电容、耦合电容。

根据接线提示正确接好仪器外部接线，轻触相应项目进入测试菜单。

长按开始测试键，进度条跑满后，仪器自动进入测试过程。

仪器首先检测外界干扰信号，然后启动变频输出装置，先变频到55Hz，输出至200伏电压或4安培电流，保持稳定后进行55Hz环境下的检测分析。

完成后自动变频到45Hz进行检测分析。

经过中央处理器高精度处理，显示各项测试结果及数据，包括55Hz和45Hz的所有数据，用户可自行选择查看并打印。

整个测试过程实时检测并显示数据，用户可直观观察测试过程变化。

4. 时间设置

从主菜单下方的“时间设置”小方格进入时间设置子菜单。

十个模拟按键分别对应年、月、日和时、分、秒，上面一行递增调整，下面一行递减调整。

调整完成后按保存键保存退出。

5. 数据管理

从主界面右下方“数据管理”方格进入下级操作菜单。

点击“数据查询”进入查询界面，显示第零组到第九十九组共一百组数据，分页显示，每页十个测试项目。

轻触想查阅的数据一栏进入详细数据结果查看，并可自行选择打印。

进入“数据管理”选项后，轻触“U盘备份”栏保持两到三秒钟，进入U盘操作界面。

按照屏幕提示插入U盘，出现数据传输界面，显示传递数据组数。

注意：U盘处于高速读写状态时，不允许中途拔出U盘或仪器断电，否则可能导致U盘烧毁。

数据传输完毕后，显示器上出现“请拔出U盘”的提示信息后，方可拔出U盘。
