多倍频感应耐压装置特点及性能详细介绍

1. 概述

电压互感器（PT）作为电力系统中的核心设备，其质量与可靠性直接关系到电网的安全运行。感应耐压试验是确保PT产品质量符合国家标准的关键环节，尤其是PT绕组的匝间、层间、段间及相间的纵绝缘感应耐压试验，更是绝缘试验中的重中之重。这类试验需通过变频电源装置施加试验电压，以模拟实际运行中的过电压情况，从而检验PT的绝缘性能。

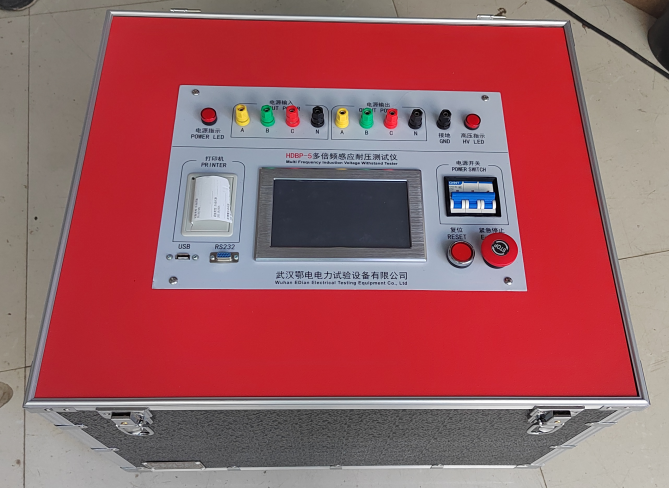

我公司生产的多倍频感应耐压试验装置，采用先进的微机控制技术，结合变频及高速采样技术，实现了高效、稳定、精确的耐压试验。相较于传统的三倍频发生器，该装置具有更高的效率、更稳定的输出电压、更高的测量精度以及更好的重复性。同时，它还具备自动升压、自动计时、自动降压等智能化功能，操作简便，大大提高了试验效率。此外，该装置还采用背光式大屏幕液晶显示，全中文操作界面，并配备实时时钟和微型打印机，方便用户随时查看和记录试验数据。其一体化结构设计，重量轻，便于携带，适合现场试验使用。

注意：该装置的最小分辨率为0.1Hz的步进变化，不仅适用于PT的感应耐压试验，还可广泛应用于其他需要使用变频电源的场合。

2. 主要特点

防止容升：配合高阻抗电容分压器，能够直接监测一次侧的高压，并自动完成感应耐压试验，确保试验安全可靠。

操作简单：加压方式灵活，可选择全自动加压或手动加压，且频率范围恒压输出为30Hz～200Hz，满足不同试验需求。

保护全面：仪器具备完善的过压和过流保护功能，且保护值均可由用户根据实际情况进行设定，确保试验过程中设备的安全。

显示清新：采用背光式大屏幕液晶屏，显示清晰，操作界面简单明了，即使光线不足也能轻松操作。

打印快捷：仪器内装微型高速热敏打印机，可快速打印显示内容，方便用户记录试验数据。

实时时钟：能记录测量的日期和时间，并在液晶屏上显示当前时间，便于用户追溯试验过程。

数据存储：可存储92组数据，存满后还可自动覆盖旧数据，确保用户能够随时查看最新的试验结果。

抗震性能：采用抗震设计，即使在长途运输中的颠簸也不会损坏仪器，确保仪器的稳定性和可靠性。

3. 主要技术指标

工作条件：环境温度-10℃～50℃，相对湿度30%～90%，适应各种恶劣环境。

供电电源：三相AC380V±10%或AC220±10% 50Hz±5Hz，如用AC220供电，功率减半，满足不同电源条件下的使用需求。

输出频率：30Hz～200Hz，调节细度0.1Hz，满足不同试验频率要求。

输出电压：30~350V正弦波，输出稳定，波形良好。

输出功率：10KW，满足大功率试验需求。

最大输出电压/电流：350V/25A，确保试验过程中的电压和电流需求。

电压/电流最小分辨率：0.01V/0.001A，测量精确，数据可靠。

电压/电流精度：±1%，确保试验结果的准确性。

外形尺寸：430（长）×310（宽）×340（高）mm，体积适中，便于携带和放置。

仪器重量：约28kg，重量轻，方便现场试验使用。

4. 内部结构及工作原理

仪器主机由主板、变频电源、采样器件及开关电源四大部分组成。主板以单片机为核心，负责整个仪器的控制和数据处理；变频电源运用了数字波形合成技术以及大功率SPWM脉宽调制技术，实现30Hz～200Hz、0～400V的调频调幅电源输出；采样部分在单片机的控制下，对输出电压电流信号通过PT和CT的二次侧进行高速采集和计算，并将实时的电压及电流值显示在液晶屏上；当电压升到设定值后，单片机控制时钟芯片计时，计时完成后，单片机通过485接口控制变频电源自动将电压降为零，完成整个试验过程。
