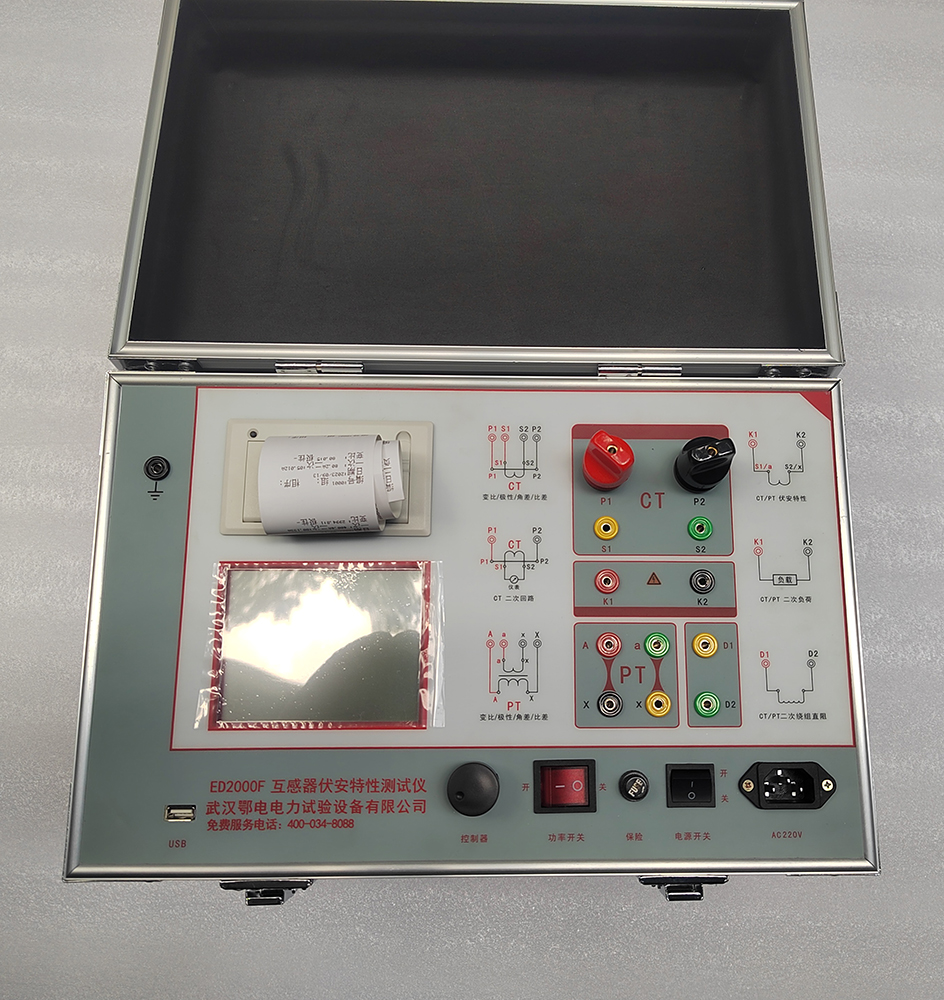

互感器伏安特性综合测试仪产品解析

一、产品概述

互感器伏安特性综合测试仪是一款专为继电保护和高压绝缘领域设计的全自动化检测设备，集CT（电流互感器）和PT（电压互感器）的伏安特性（励磁特性）测试、误差曲线分析、耐压试验、铁心退磁等功能于一体。其设计符合国家标准（GB1207-2006、GB1208-1997等），是电力系统中保障互感器性能和安全运行的核心工具。

二、核心功能

伏安特性（励磁特性）测试

自动绘制CT/PT的伏安特性曲线，并精准定位拐点值（关键参数，反映互感器饱和特性）。

自动生成5%和10%误差曲线，用于评估互感器在不同负载下的精度，确保符合保护要求。

交流耐压测试

对互感器进行高压绝缘性能测试，验证其耐受工频电压的能力，预防绝缘击穿风险。

铁心退磁

消除互感器铁心残留磁通，避免因剩磁导致的测量误差或保护误动。

变比测量与极性判断

精准测量CT/PT的变比，验证其变比误差是否在允许范围内。

自动判断极性，确保互感器安装方向正确，避免保护装置误动作。

一次通流测试

对CT进行一次侧大电流通流试验，验证其二次侧输出精度和热稳定性。

数据存储与导出

内置大容量存储器，可保存3000组测试数据，断电不丢失。

支持U盘转存，通过PC软件生成专业检测报告，便于归档和分析。

三、技术优势

全自动化操作

采用智能控制器，配合大屏幕液晶显示和旋转鼠标操作，简化测试流程，降低人为误差。

单机集成化设计

无需外接辅助设备（如调压器、负载箱等），一台仪器即可完成所有检测项目，提升现场测试效率。

便携性与耐用性

重量≤22kg，体积小巧，适合现场搬运；外壳坚固，适应恶劣环境。

合规性与安全性

严格遵循GB1207、GB1208等国家标准，确保测试结果权威性；内置多重保护机制（如过压、过流保护），保障操作安全。

四、应用场景

电力生产与传输：变电站、发电厂互感器出厂检验及定期维护。

继电保护系统：验证保护用CT/PT的精度和饱和特性，确保保护装置可靠动作。

高压绝缘检测：评估互感器绝缘性能，预防绝缘故障引发的停电事故。

科研与教学：高校或研究机构用于互感器特性研究与教学演示。

五、仪器别名

别名：PT伏安特性综合测试仪、CT伏安特性测试仪、伏安特性变比极性综合测试仪等。

六、总结

互感器伏安特性综合测试仪以“全功能、高精度、便携化”为核心，通过自动化测试和智能化分析，显著提升了互感器检测的效率和准确性。其广泛的应用场景和合规性设计，使其成为电力行业不可或缺的检测工具，为电网安全稳定运行提供有力保障。

如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向，您可以拨打厂家直销热线：4000348088，或者访问他们的官方网址：www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
