剩余电流保护器测试仪使用说明书

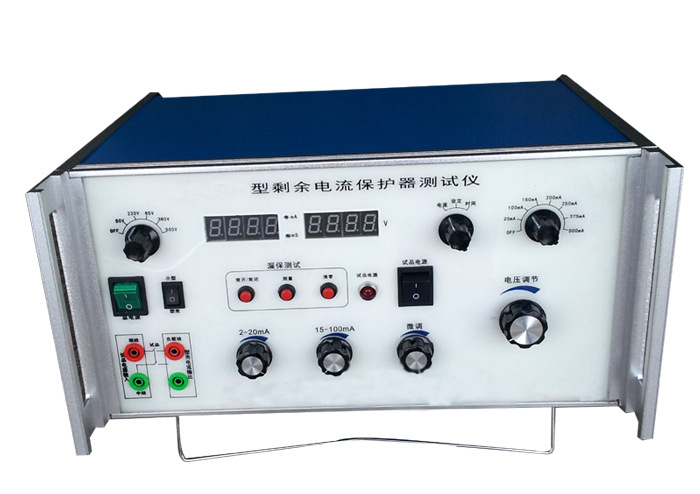

一、前面板布置及功能说明

1.总电源开关：控制测试仪整机电源通断，开启后指示灯亮。

2.输出电源开关：向上接通（试品电源指示灯亮，15、16输出电压），向下断开。

3.电流极性开关：选择“L”：电流输出至15、17；选择“N”：电流输出至16、18；选择“OFF”无输出。

4.试品电源指示灯：输出电源开关合上时亮，表示15、16有电压输出。

5.常开/常闭按钮：测量分断时间时压下，直接合上试品即可测试（无需按6）。

6.测量按钮：测量保护器动作时间时按下，接通剩余电流并显示分断时间。

7.清零键：测量前按下，使显示屏读数归零。

8.剩余电流调节旋钮（粗调）：20mA档时，调节范围2mA~20mA；100mA档时，调节范围15mA~100mA。

9.剩余电流调节旋钮（微调）：150mA~500mA档时，配合10微调旋钮使用。

10.剩余电流微调旋钮：150mA~500mA档时，调节范围覆盖当前档位最大值（如150mA档可调至500mA）。

11.剩余电流选择开关：七档可选：20mA、100mA、150mA、200mA、250mA、375mA、500mA。

12.测量功能选择开关：电流：测动作值；设定：预置电流值；时间：测动作时间。

13.电压转换开关：五档可选：50V、220V、85V、380V、500V。

14.电压调节旋钮：对13每档电压进行连续调节。

15.插孔（L相输入）：接试品电源输入端L相。

16.插孔（N相输入）：接试品电源输入端N相。

17.插孔（L相输出）：接试品输出端L相。

18.插孔（N相输出）：接试品输出端N相。

19.AC220V电源输入：接外部220V交流电源。

20.读数显示屏：3位半数码管，显示剩余动作电流或时间。

21.试品电源电压显示屏：显示当前输出电压值。

22.总电源保险（5A）：保护整机电路过载。

23.输出短路保护开关（1A）：防止输出短路损坏设备。

二、使用方法

验证保护器动作特性

接通电源：开启总电源开关1，指示灯亮。

测量电流动作值：

步骤1：将功能选择开关12置于“电流”位置，电流调节旋钮8、9、10转至最左端，选择电流量程（拨动11）。

步骤2：根据试品需求调节电压选择开关13和电压调节旋钮14，使输出电压匹配试品额定电压。

步骤3：连接试品：15→试品L相输入端；16→试品N相输入端；17→试品L相输出端；18→试品N相输出端。

步骤4：选择电流极性（3：L或N），合上试品，开启输出电源开关2。

步骤5：缓慢调节电流旋钮，直至试品断开，显示屏读数即为电流动作值。

测量动作时间：

步骤1：将功能选择开关12置于“设定”位置，调节电流至预定值，再切换至“时间”位置。

步骤2：按下清零键7，确保显示屏显示“000”。

步骤3：合上试品，按下测量按钮6，试品分断后显示屏读数即为分断时间。

注：常开/常闭按钮需置于常开位置。

三、校正规程

1.剩余电流校验

开启总电源开关1，将功能选择开关12置于“电流”位置。

选择电流极性（3：L或N）。

将标准电流表接入对应插孔（15、17或16、18）。

选择电流量程（11），缓慢调节电流旋钮，逐点校对读数。

2.分断时间校验

将功能选择开关12置于“设定”位置，选择与标准毫秒计匹配的信号，再切换至“时间”位置。

按下清零键7，确保显示屏归零。

选择电流极性（3：L或N），将标准毫秒计接入对应插孔（15、17或16、18）。

按下常开/常闭按钮5，分段校对分断时间。

四、注意事项

1.安全操作：

测试前确认试品额定电压与输出电压匹配，避免过压损坏设备。

禁止在带电状态下插拔试品或连接线，防止电击风险。

2.校准周期：

建议每12个月校准一次，确保测量精度（需由专业人员执行）。

3.维护保养：

定期清洁前面板及插孔，避免灰尘影响接触性能；

长期存放时需断开电源，并置于干燥环境。
