铁芯接地电流测试仪说明书

一、产品概述

电力变压器是电力系统的核心设备，其安全运行至关重要。变压器铁芯设计为单点接地以避免多点接地引发的环流问题。若铁芯出现两点及以上接地，将形成短路电流回路，导致铁芯局部过热、绝缘损坏甚至设备烧毁。

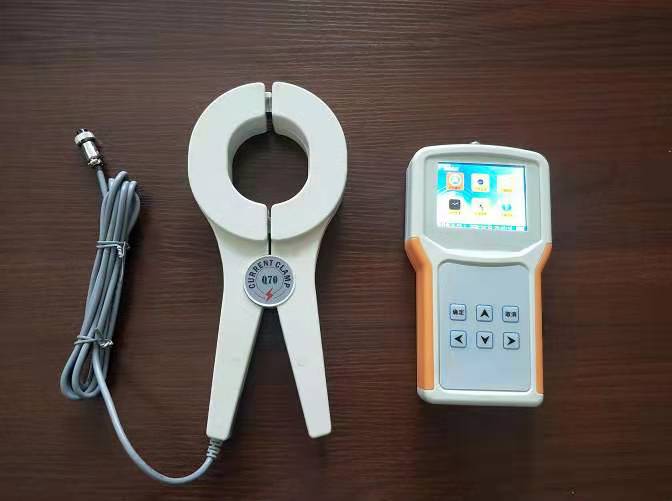

铁芯接地电流测试仪专用于检测变压器、电抗器等设备的铁芯与夹件泄漏电流，通过实时监测电流值，帮助运维人员提前发现潜伏性故障，保障设备安全运行。

二、功能特点

钳形互感器设计：非接触式测量，无需断开电路，操作便捷安全。

强抗干扰能力：采用数字滤波技术，有效抑制工频及谐波干扰，确保数据稳定性。

高速微处理器：实时显示电流波形及数值，支持数据动态分析。

超限报警功能：用户可自定义报警阈值（如500mA），超限时触发声光提示。

3.5英寸真彩屏：图形化菜单引导操作，支持波形缩放与历史数据对比。

大容量存储：可存储500组数据及波形，支持U盘导出或上位机软件分析。

高精度时钟：内置RTC模块，自动记录测量时间，便于故障溯源。

长效锂电池：2100mAh容量，满电状态下可连续工作3~4小时，支持快充功能。

三、技术参数

四、使用条件

环境温度：-10℃～50℃（避免阳光直射或高温环境）

湿度：≤85%RH（无凝露）

海拔：≤2000m（高海拔地区需降额使用）

充电参数：输入AC 220V/50Hz，输出DC 8.4V/1000mA

五、操作步骤

开机自检：长按电源键3秒启动，屏幕显示自检信息。

参数设置：通过菜单键进入设置界面，调整报警阈值、时间日期等。

钳口定位：将互感器钳口卡合在铁芯接地引下线上，确保接触紧密无松动。

开始测量：按“确认”键启动，实时显示电流值及波形，超限时自动报警。

数据存储：短按“保存”键存储当前数据，长按可批量导出至U盘。

关机：长按电源键3秒关闭设备，或等待自动休眠（10分钟无操作）。

六、注意事项

安全操作：

测量前确认设备已断电，避免带电操作引发电击。

钳口需保持清洁，避免油污或金属屑影响精度。

异常处理：

若出现过流保护（屏幕显示“OVER”），立即停止测量并检查接地回路是否短路。

测量值波动较大时，尝试更换测试位置或重启设备。

维护保养：

长期存放时每3个月充电一次，避免电池深度放电。

避免剧烈震动或跌落，防止内部元件损坏。

校准周期：建议每年送检一次，确保测量精度符合标准。
