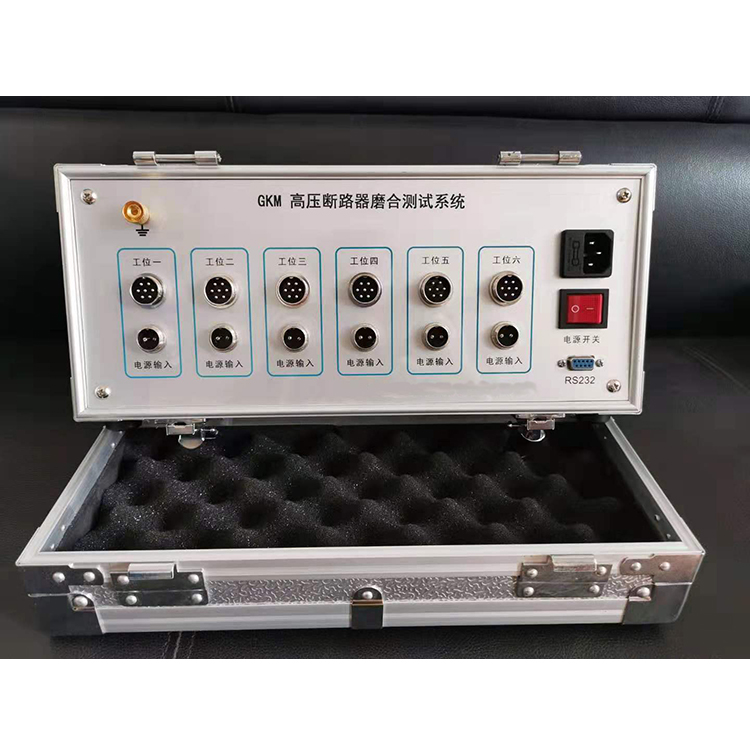

高压断路器磨合测试系统

一、概述

高压断路器磨合测试系统是专为高压断路器的磨合测试而精心设计的专业设备。该系统具备强大的多路控制能力，可同时独立操控六台断路器进行磨合测试（六路完全独立）。它以计算机为核心，实现了参数设定的直观化和时序控制的简便化，极大地提升了工作效率。同时，该系统成功克服了传统使用时间继电器进行磨合时控制能力不足、易导致分合闸线圈烧毁的弊端，有效保障了断路器的完好性。高压开关磨合测试系统操作便捷，是断路器设计和测试领域的理想工具。

二、主要功能及特点

操作功能

支持按预设参数进行单分、单合、合分、重合闸操作以及寿命试验，满足多样化的测试需求。

报警功能

当断路器出现拒合、拒分、误合、误分等异常情况时，软件会及时报错，并自动切断电源停止操作。且某一工位出现问题不会影响其他工位的正常磨合，确保测试的连续性和稳定性。

保护功能

发出合（分）命令后，经过适当延时，系统会自动切断合（分）闸电源。这一设计有效防止了因断路器拒动或辅助开关转换不到位而导致合（分）线圈长期带电的情况发生，为设备提供了可靠的保护。

独立控制与提示功能

磨合台具备独立控制断路器的功能。在六台断路器同时磨合过程中，若其中一台出现拒分、拒合、误分、误合等故障，磨合台会立即报警并停止对该断路器的操作命令，同时不影响其他工位的正常工作。当磨合设定次数完成后，软件会给出信息提示，停止操作命令并切断电源。

时间设定功能

分、合间隔时间可设定，整定范围为 0.1 - 25 秒，能够根据不同的测试需求进行灵活调整。

分、合间输出时间也可设定，整定范围同样为 0.1 - 25 秒，为测试提供了精准的时间控制。

电源输入功能

电源输入方式灵活多样，每个工位操作电源独立，既支持交流输入，也支持直流输入，适应不同的工作环境和条件。

三、操作方法

接线与软件启动：接好线后，双击计算机上的控制软件，进入测试操作界面。

串口设置：选择对应的串口号打开串口。此操作仅在第一次使用时需要手动选择并打开，之后电脑默认自动打开串口，简化操作流程。

工位选择：根据实际测试需求，可选择打开或关闭对应的工位，也可以一次性打开全部工位，方便进行批量测试。

磨合方式选择：针对每个工位，选择合适的磨合方式，包括单分单合、合分、分合分等，满足不同类型断路器的测试要求。

时间间隔设置：设置好时间间隔，设置范围为最小 0.1s，最大 25.5s。在设置间隔时间时，需充分考虑储能时间的长短，确保测试的准确性和合理性。

电源输出时间设置：设置电源输出时间，设置范围为最小 0.1s，最大 25.5s。设置时一般应大于开关的合分闸时间，对于弹簧机构，通常设置为 0.3s - 1s。若设置过长，当断路器发生拒分、拒合或辅助触点转换不到位时，合分闸线圈会长时间通电，导致发热甚至烧毁；若设置过短，则可能会出现断路器拒分拒合现象，影响测试结果。

磨合次数设置：设置好需要磨合的次数，最大为 65535 次，可根据实际测试需求进行灵活设定。

运行控制：点击运行按钮开始磨合测试。在测试过程中，如需暂停，按暂停按钮，此时磨合次数不清零；再次需要继续磨合时，点击运行按钮，系统会从上次磨合的次数开始计数。若需要停止测试，按停止按钮，停止时磨合次数自动清零，下次磨合计数将从零开始。

异常处理与结束提示：当出现拒合、拒分、误合、误分或磨合结束等情况时，系统会自动切断电源输出，并通过软件给出相应提示，方便操作人员及时了解测试状态和处理异常情况。
