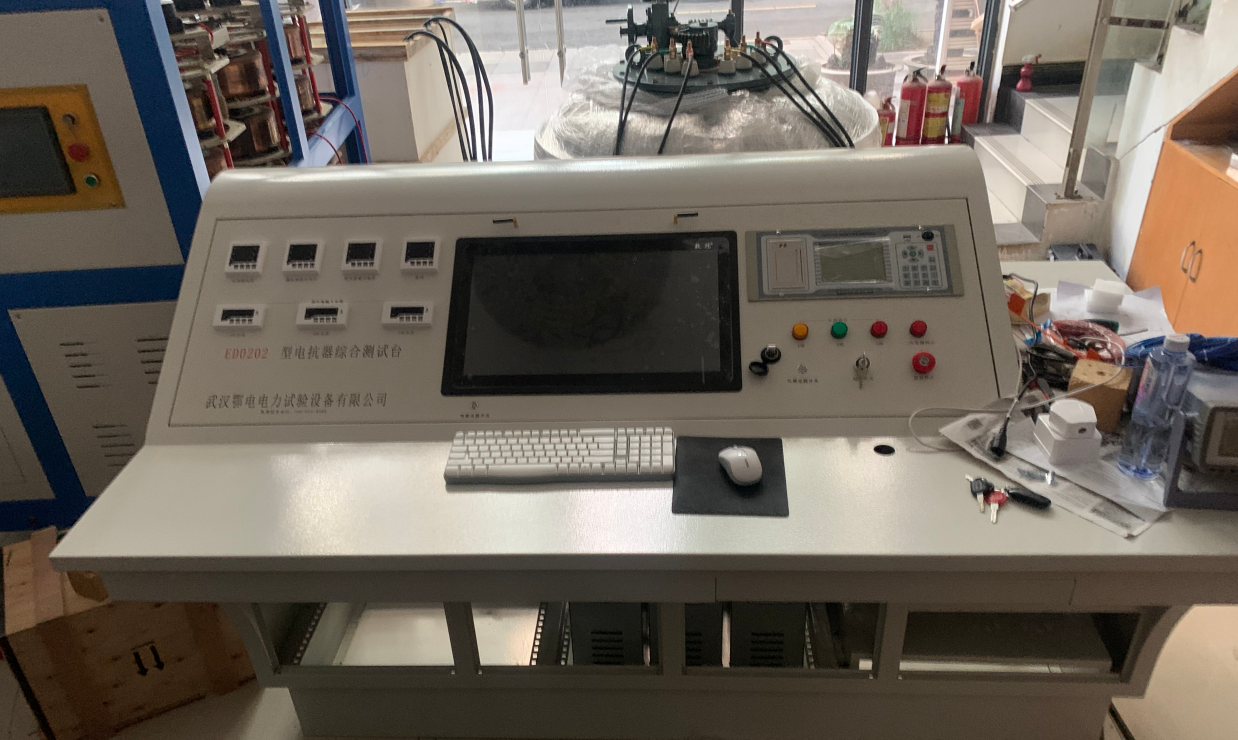

变压器综合测试台系统说明

一、程序执行与卸载

（一）执行程序

系统安装完毕后，有两种方式可执行程序：

在桌面找到“变压器综合测试台”快捷方式，双击即可执行。

进入操作系统的“「开始」”菜单，点击“变压器综合测试台”快捷方式执行程序。

（二）卸载程序

在操作系统的“「开始」”菜单下，找到“变压器综合测试台”快捷方式，右键选择“从列表中删除”，即可完成卸载。

二、程序框架

（一）欢迎窗口与登录

程序启动后，首先显示欢迎窗口。支持以管理员和操作员两种身份登录，操作员登录密码为“000”，管理员登录密码为“ed”，登录后进入系统主界面。

（二）菜单栏

系统操作主要借助菜单栏和工具栏完成。菜单栏包含“参数”“用户”“数据”“设置”“工具”“帮助”六个菜单项。

“参数”菜单：“铭牌参数”菜单用于开启新的电抗器试验项目。

“用户”菜单：具备添加和删除用户功能。

“数据”菜单：功能未详细说明（文档中仅提及“如下图所示”，但未附图）。

“设置”菜单：用于设置试验所需的通讯端口，可根据设备连接情况进行设置。

“工具”菜单：提供计算器功能，方便计算常用数据。

“帮助”菜单：文档未提及具体功能。

（三）工具栏

工具栏提供简洁操作，涵盖新建项目、电抗器试验及各类试验结果显示区域相关操作。

三、工具栏功能详述

（一）新建项目

点击“新建试验”菜单或工具栏对应按钮，弹出“铭牌参数”项目窗口。试验前需输入电抗器铭牌参数和基本信息，必填信息如下：

产品编号：作为存储此次试验数据的唯一标识，在整个数据库中必须唯一。

产品型号：电抗器铭牌信息。

相数：通过下拉菜单选择单相或三相。

额定容量：电抗器基本信息，单位为kVA。

额定电压：分为高压侧和低压侧额定电压，单位为kV，分别输入对应输入框。

额定电流：分为高压侧和低压侧额定电流，单位为A。输入额定容量和额定电压后，系统自动换算并填写到对应输入框。

系统电压：电抗器铭牌信息，即开路输出电压，单位为kV。

额定频率：电抗器铭牌信息，单位为Hz。

（二）电抗器试验

在试验操作窗口中，各菜单功能如下：

“直流电阻测试”菜单：进入直流电阻试验操作界面，准备开展直流电阻试验。

“负载损耗测试”菜单：进入负载损耗试验操作界面，准备开展负载损耗试验。

“温升测试”菜单：进入温升试验操作界面，准备开展温升试验。

“工频耐压试验”菜单：进入工频耐压试验操作界面，准备开展工频耐压试验。

（三）各类试验结果显示区域

各类试验结果显示区域均分为左、右两部分：

左边部分：为试验项目的试品参数及试验信息显示栏。

右边部分：为试验项目的操作结果显示区域，功能与工具栏类似，选择对应试验项目可出现该试验项目的操作界面。

1. 直流电阻测试

操作栏在铭牌参数显示栏下方，例如直流电阻操作栏。

2. 负载损耗测试

显示布局与直流电阻测试相同，左边为试品参数及试验信息，右边为操作结果。

3. 温升测试

温升测试分为功率分析仪数据测量和温升直阻测量两部分，每部分显示均分为左右两部分，功能与上述试验相同。

功率分析仪数据测量：左边显示试品参数及试验信息，右边显示操作结果。

温升直阻测量：左边显示试品参数及试验信息，右边显示操作结果。

4. 工频耐压试验

显示同样分为左右两部分，左边为试品参数及试验信息，右边为操作结果。
