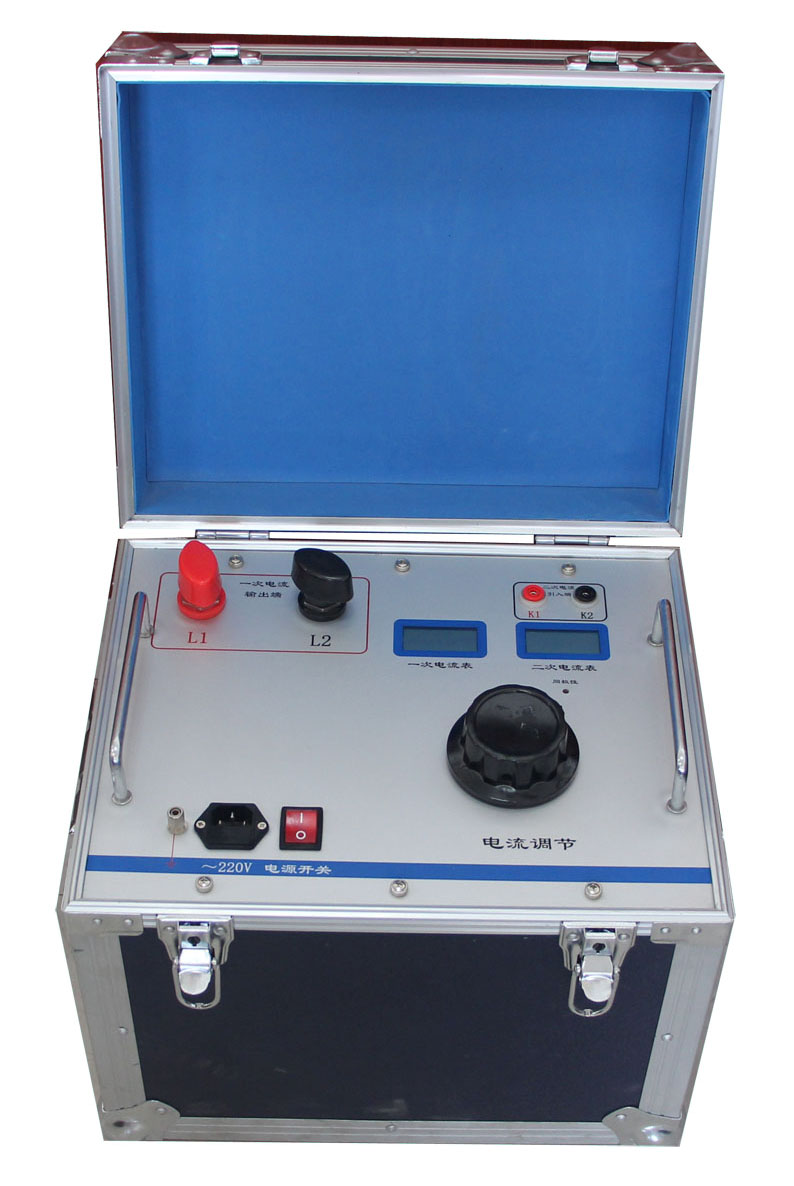

电流互感器变比极性测试仪

一、概述

本电流互感器变比极性测试仪是专门针对电流互感器变比和极性试验而精心研发的专业设备。它集成了大电流发生器、高精度的一次和二次数字电流表以及先进的极性判别电路，各部件协同工作，为准确测试提供坚实保障。产品设计科学合理，充分考虑了实际操作的便捷性，即使是非专业人员也能快速上手，轻松完成测试任务，有效提高了工作效率和测试准确性。

二、功能特点

集成化设计：将大电流发生器、数字电流表和极性判别电路等核心功能模块集成于一体，减少了设备数量和连接环节，降低了因设备分散导致的误差和故障风险，使测试系统更加稳定可靠。

高精度测量：采用高精度的数字电流表，能够精确测量一次和二次电流值，为变比计算提供准确的数据基础，确保测试结果的可靠性。

直观极性判别：配备同极性指示灯和蜂鸣器，当极性正确时，同极性灯亮起且蜂鸣器发出声响，操作人员无需复杂判断即可快速得知极性状态，极大地方便了现场操作。

操作简便：整个测试过程步骤清晰，操作简单易懂，只需按照既定流程接入电源、连接线路、调整电流和读取数据即可完成测试，无需专业培训即可上手。

三、试验方法

电源接入：将测试仪接入交流 220V 电源，确保电源稳定可靠，为测试提供充足的电力支持。

一次侧连接：使用专用线将测试仪的输出电流端与电流互感器的一次侧相连，连接时务必注意极性对应，保证电流按照正确方向流入电流互感器一次绕组。

二次侧连接：把电流互感器的二次电流引线连接到测试仪的电流输入接线柱上，同样要注意极性对应。对于不参与本次测量的电流互感器二次绕组，必须进行可靠短接，以避免产生悬浮电位，保障设备和人员安全。

电流调整准备：检查电流调整旋钮，确保其处于逆时针尽头位置，即电流输出最小状态，防止接通电源时瞬间大电流对设备造成冲击。

接通电源：开启测试仪的电源开关，此时设备开始通电工作，进入待测试状态。

调整测试电流：缓慢顺时针旋转电流调整旋钮，将电流逐步调整至欲测试的电流值。在调整过程中，要密切观察电流表显示，确保电流稳定在所需数值。

变比计算：读取测试仪上显示的二次电流值，根据电流互感器变比的计算公式（变比 = 一次电流 / 二次电流），计算出电流互感器的实际变比。

极性判别：观察同极性灯的状态，若灯亮起，同时内部蜂鸣器发出声响，则表明电流互感器的极性正确，符合减极性法标注要求；若灯不亮且蜂鸣器无声，则说明极性错误，需要检查线路连接并重新进行测试。

四、极性定义

本仪器适用于采用减极性法标注的电流互感器。减极性法的具体定义为：当一次电流从电流互感器一次侧的 P1（L1）端子流入，二次电流从二次侧的 S1（K1）端子流出时，此时判定一次侧和二次侧的对应端子为同极性。这种标注方法在电力系统中广泛应用，本测试仪按照此标准进行极性判别，能够准确检测电流互感器的极性是否正确，确保电流互感器在电力系统中的正常运行。

五、注意事项

安全操作：在进行测试前，务必确保测试仪和电流互感器的接地良好，以防止触电事故发生。操作过程中，要严格遵守安全规程，避免直接接触带电部分。

线路检查：连接线路时，要仔细检查各连接点是否牢固可靠，防止出现松动或接触不良现象，影响测试结果的准确性。

电流限制：在调整测试电流时，要注意不要超过电流互感器和测试仪的额定电流，以免损坏设备。

环境要求：测试仪应在干燥、通风良好的环境中使用，避免在潮湿、高温或强电磁干扰的环境下操作，以免影响设备的性能和测试结果。

设备维护：定期对测试仪进行维护和保养，检查设备的外观、连接线和内部元件是否正常，如有损坏或异常应及时进行维修或更换。
