变压器短路阻抗测试仪

一、概述

短路阻抗是变压器的重要参数之一，短路阻抗法作为判断绕组变形的传统且有效方法，依据GB1094.5 - 2008和IEC60076 - 5:2006规定，短路电抗的变化量是判断变压器绕组有无变形的唯一判据。测量变压器绕组参数，不仅是检验变压器制造工艺水平的关键环节，也是判断运输过程对变压器绕组有无不良影响的有效手段。

低电压短路阻抗试验在鉴定运行中变压器遭受短路电流冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形方面发挥着最直接的作用。它对于判断变压器能否投入运行意义重大，也是判断变压器是否需要进行解体检查的重要依据之一。

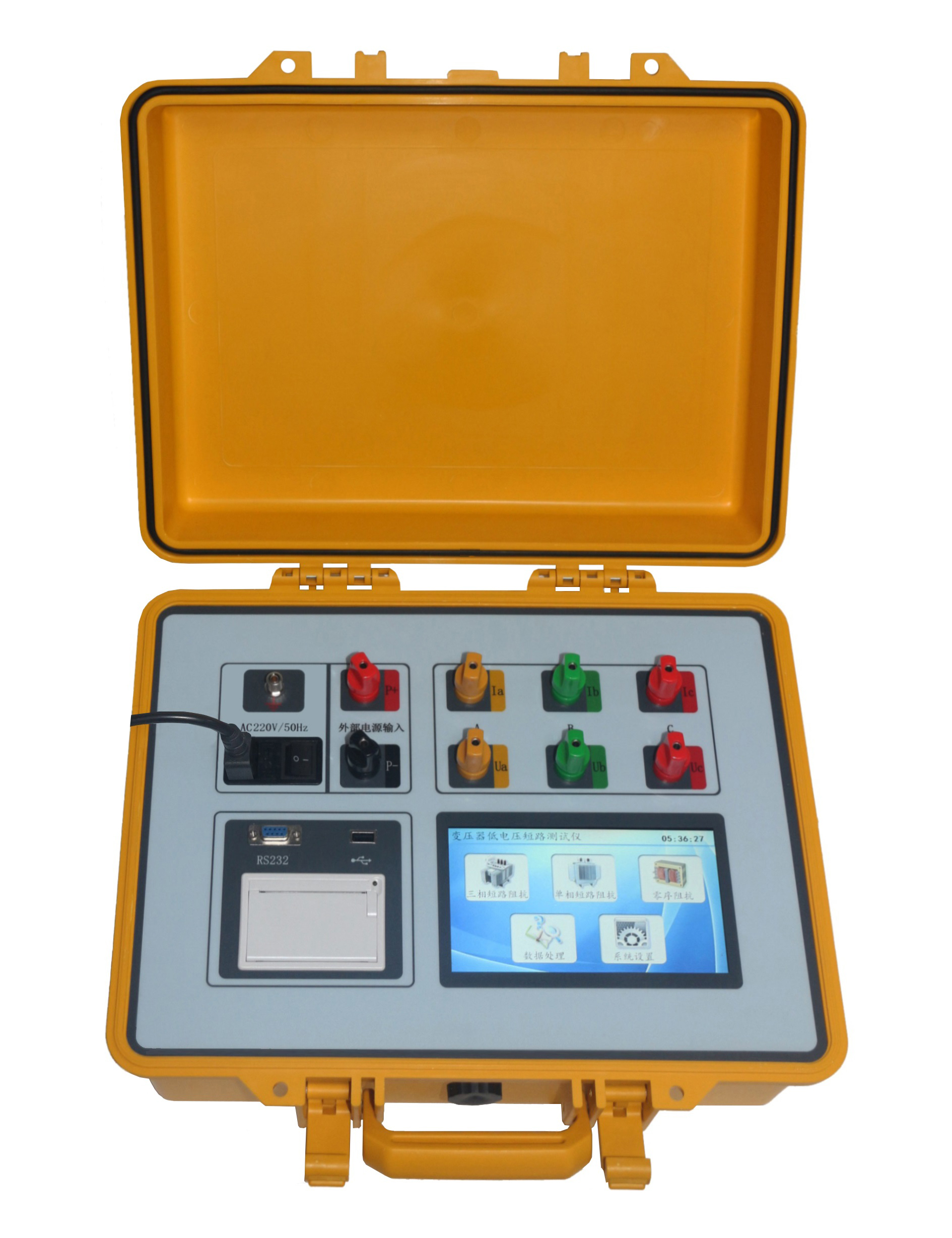

本公司自主研发的变压器短路阻抗测试仪，专为现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量而设计。该仪器设计精巧，性能卓越。内部采用最新型的单片机测试技术及数字信号处理技术，确保测量数据准确无误；外部配备7寸触摸彩色液晶显屏，显示中文操作菜单，触摸操作便捷高效。同时，仪器配备热敏打印机和存储功能，方便数据的打印和存储，所需导出的数据可通过USB转存到计算机。仪器体积小巧，便于现场使用携带。用户只需输入参数，便可进行单、三相测试，并自动计算变压器阻抗误差百分比，测试结果直观清晰，是现场快速测试变压器有无绕组变形的理想仪器。

二、安全措施

阅读手册：使用本仪器前，务必认真阅读本手册，尤其要严格遵守注意事项的提示内容，确保操作安全。

使用环境：本仪器户内外均可使用，但应避开雨淋、腐蚀气体等恶劣场所。同时，仪表应避免剧烈振动，以免影响测试数据的准确性。

专业维修：对仪器的维修、护理和调整应由专业人员进行，禁止私自拆卸，以免损坏仪器或造成安全隐患。

项目接线一致：测试菜单项选择必须和实际测试项目及接线保持一致，避免因误操作导致测试结果错误或损坏仪器。

禁止操作：测试过程中，严禁拆除移动测试夹和关断供电线路，以免发生触电等安全事故。

三、性能特点

多种测量功能：仪器采用交流220V低压电源，通过手动、自动两种模式对单相、三相变压器的AB、BC、CA绕组施加电流。除测量变压器的短路阻抗与铭牌阻抗比较的误差百分比外，还可测量变压器的阻抗、电抗、电阻、电感等值，方便用户进行数据对比，全面了解变压器性能。

灵活测试模式：仪器可单相测试，也可三相测试；可手动测试，也可自动测试，满足不同用户的测试需求和现场实际情况。

自动三相测试：一次性接线，不用倒接测试线便可自动完成三相测试，大大提高了测试效率，减少了接线错误的可能性。

无需外接调压器：不用外接调压器，便可对被测试品进行测量，简化了测试设备，方便现场操作。

全面数据显示：仪器不仅显示阻抗误差百分比，还显示施加电压、施加电流、测量功率、短路阻抗、短路感抗、绕组电感、短路阻抗电压等值，为用户提供全面的测试信息。

零序阻抗测量：零序阻抗适用于高压侧星形接线带中性点的变压器，仪器可同时测量零序阻抗、零序感抗、零序电阻、零序电感，满足特殊变压器的测试需求。

双供电模式：仪器可采用内部电源及外部电源两种供电模式，灵活适应不同现场的供电条件。

便捷操作与打印：仪器内置7寸彩色触摸液晶屏，中文操作菜单，触摸操作更便捷。同时配置微型打印机可实时打印数据，方便用户记录测试结果。

数据传输功能：具有RS232接口，可以将测试数据传输到后台，便于用户进行数据管理和分析。

大容量数据存储：本机可存储100条测试记录，数据存储以测试保存时间为索引，方便用户查询和调用历史测试数据。

USB数据转存：具有USB接口，可以将测试数据转存到U盘，便于数据的长期保存和转移。

时钟功能：仪器自带时钟功能，时间可自行校准，为测试数据提供准确的时间信息。

四、注意事项

可靠接地：接地端子或电源线中的接地端应就近可靠接地。接好测试线后开机，在测试过程中，切不可拆除测试线，以免发生触电等事故。一次测试完成后应锁定数据，然后断开测试电源，再查看或打印锁定数据或者移动拆除测试线。

准确输入参数：测试开始前请输入正确合理的试品参数，仪器内部的运算处理都依赖于输入的试品参数，参数错误将导致测试结果不准确。

正确接线：电流回路用粗线连接，电压回路用细线连接。接线图中“Ua、Ub、Uc”为电压输入端子，“Ia、Ib、Ic”为电流输出端子，严格按照接线图进行接线。

低压侧短路线要求：低压侧短路线要足够粗，要能承受低压侧额定电流，并且连接可靠，确保接触电阻可以忽略不计，以免影响测试结果。

注意分接开关位置：测试时注意变压器分接开关位置，不同位置的测量结果也不同。如果要测量阻抗电压，变压器必须在额定分接位置。

多次测量：由于变压器剩磁会对结果产生影响，建议丢弃第一次测量结果，多测几次，直到数据可靠稳定。

安全操作流程：为安全起见，一次测试完成后应储存数据，然后断开三相测试电源，再翻看锁定数据或从存储器中仔细查看各项数据，避免在带电情况下进行操作。
