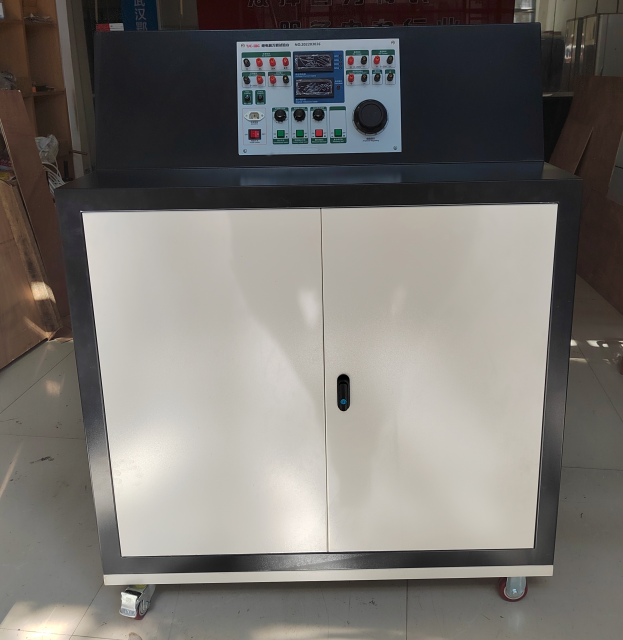

继电保护校验台完整解析

一、核心功能与技术优势

多类型继电器测试能力

量度继电器：精准测量电流/电压继电器的启动值、返回值及返回系数（误差≤0.5%），支持过/欠量程继电器自动识别。

时间继电器：动作时间测试范围0.1ms-100s，分辨率0.1ms，满足微秒级时序校验需求。

中间继电器：支持带启动线圈和保持线圈的中间继电器测试，可测量保持值及动作时间，适用于复杂保护逻辑验证。

重合闸继电器：集成电容充电试验、充电时间测试功能，支持重合闸时间及中间元件动作特性分析。

差动继电器：提供直流励磁试验、制动特性试验及伏安特性曲线绘制功能，覆盖变压器/发电机差动保护全项测试。

高精度电源输出

交流参数：电压0-250V连续可调（容量600VA），电流0-100A（三相并联120A），频率范围0-1000Hz，谐波叠加能力2-20次。

直流参数：电压0-±350V，电流0-±20A，支持直流辅助电源输出（110V/1A、220V/0.6A）。

功率保护：过载保护动作电流120A（交流），电压过量程保护260V，确保设备安全运行。

智能化操作设计

人机交互：采用8.4寸TFT真彩液晶屏，支持触摸式鼠标操作，界面汉化显示，试验结果自动存储并可打印。

数据管理：内置12路模拟量采集通道，实时显示输出波形、幅值及相位，支持U盘数据导出及软件升级。

同步试验：可选配GPS同步卡，实现两台设备异地同步对调试验，满足分布式电源保护测试需求。

二、典型应用场景

电力生产与传输

发电厂：校验发电机差动保护、失磁保护等装置，验证保护逻辑正确性及动作时间精度。

变电站：测试线路保护、母线保护等装置，确保在故障时快速切除故障，保障电网稳定运行。

输电系统：模拟高电压、大电流故障场景，验证继电保护装置的抗干扰能力及可靠性。

工业与轨道交通

工矿企业：测试电机保护、馈线保护等装置，适应复杂电磁环境下的保护需求。

铁路系统：校验牵引供电系统保护装置，确保在高速运行条件下故障快速隔离。

科研与教学

高校实验室：支持电力系统故障模拟实验，帮助学生理解保护装置动作原理。

科研机构：为新型保护算法研发提供测试平台，验证保护装置在极端工况下的性能。

三、操作流程与注意事项

标准测量流程

接线准备：根据测试需求连接电压/电流输出线、开关量输入/输出线，确保接线牢固无松动。

参数设置：通过面板或上位机软件设置测试电压、电流、频率等参数，选择测试项目（如动作值、动作时间）。

启动测试：按下“启动”按钮，缓慢调节输出旋钮至继电器动作，观察指示灯及显示屏数据变化。

数据记录：测试完成后，自动存储结果并生成报告，支持历史数据查询及对比分析。

关键注意事项

安全操作：

测试前确认调压器归零，避免电弧冲击损坏设备。

禁止在输出状态下直接关闭电源，防止保护误动作。

使用带电接点时，接点电位高端（正极）应接入公共端子COM端。

环境要求：

设备应放置在干燥、通风、无强电磁干扰的环境中，避免阳光直射。

禁止堵住或封闭机身通风口，确保散热效果。

维护保养：

定期检查保险丝、散热风扇等部件，确保功能正常。

使用专用软件进行校准，避免打开机箱调整电位器，防止精度漂移。

四、技术参数对比（以三相继电保护校验仪为例）

五、行业应用价值

继电保护校验台通过集成高精度电源、智能化操作及多类型测试功能，显著提升了继电保护装置的校验效率与准确性。其符合电力行业标准（如DL/T624-1997），可替代传统多台仪器分项校验模式，降低测试成本30%以上。同时，设备支持故障回放与整组保护屏测试，为电力系统安全运行提供了可靠保障，是电力继保部门、科研机构及工业企业的首选测试工具。
