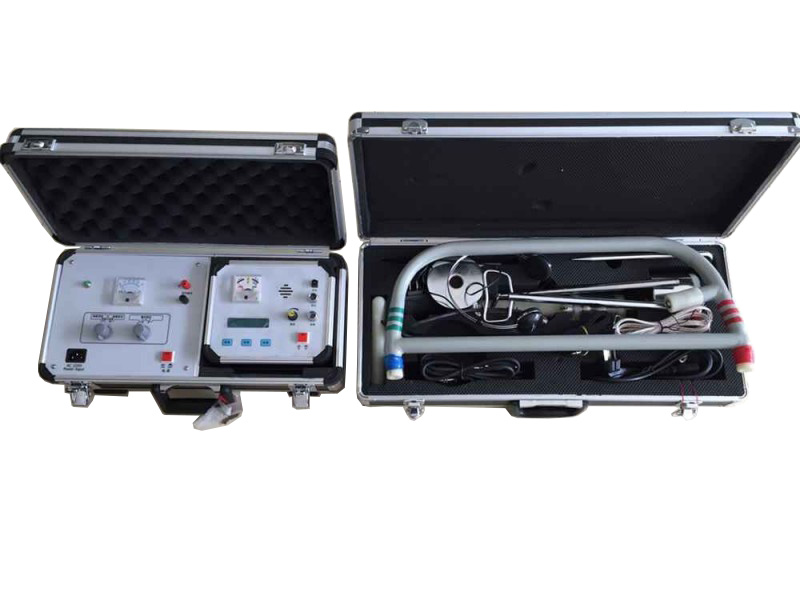

路灯电缆故障测试仪：精准定位，高效维护

路灯电缆故障测试仪是专为国内路灯电缆现状研发的全数字化多功能综合探测设备，集故障区域判断、故障点定位、路径查找、埋深测试等功能于一体，彻底解决了区域判断困难、相相短路故障定位等难题。其技术领先、操作便捷，已广泛应用于全国百余家路灯维护单位，深受用户好评。

一、核心功能

多任务同步测试

一人即可完成路径探测、埋深测量及故障点定位，大幅提升现场作业效率。

全类型故障精准定位

开路故障：快速识别电缆断裂或接触不良。

对地短路：精准定位电缆绝缘层破损导致的接地故障。

外皮破损：检测电缆外护套损伤，预防潜在安全隐患。

相相短路：采用国内独有的线间短路法，解决传统方法难以定位的相间短路问题。

智能区域判断

通过耦合器快速锁定故障点初步位置，缩小排查范围，减少盲目挖掘。

非开挖感应测试

适用于市政“盲测”场景，无需开挖即可探测地下电缆、光缆、水管等金属管线位置。

二、性能特点

人性化交互设计

大屏幕液晶显示：数字、条栅、声音三重提示，实时反馈信号强度及测试结果。

背光功能：支持夜间或低光照环境操作，确保数据清晰可读。

多模式灵活适配

提供低频、中频、高频、射频及50Hz等多种工作频率，适应不同故障类型及环境干扰。

支持直连法、耦合法、感应法三种工作模式，满足复杂场景需求。

安全高效测试流程

无需市电/高压：避免传统方法的高压风险，保障操作人员安全。

免拆负载：直接对带电电缆进行测试，减少停电范围及时间。

一键埋深测量：快速获取电缆深度数据，简化操作步骤。

坚固耐用设计

工程塑料机壳：抗冲击、防腐蚀，适应户外恶劣环境。

折叠式“A”字架：便于携带及收纳，节省空间。

三、技术参数

接收机

工作频率：低频、中频、高频、射频、50Hz

天线模式：波谷法（竖直线圈）、波峰法（水平线圈）

信号指示：调频音调（随强度变化）、图形/数字显示（0-999）

电流显示：被测电缆有效电流值

探测距离：直连法最大15km

深度测量：一键直读数字显示

待电时间：连续工作>8小时，间断工作>16小时

工作温度：-10℃~40℃

尺寸/重量：700×110×94mm / 2.3Kg

发射机

工作频率：低频、中频、高频、射频

工作模式：直连法、耦合法、感应法

功率输出：低/中/高三档（最大≥6W）

阻抗匹配：1Ω~10000Ω，五位数字显示

保护功能：自动过热/过流保护

待电时间：连续工作8-16小时，间断工作12-24小时

工作温度：-10℃~40℃

尺寸/重量：160×63×56mm / 3.6Kg

四、测试方法

区域判断法

将复杂线路分段，通过耦合器快速定位故障段（如两灯杆之间），缩小排查范围。

信号比较法

对比正常电缆与故障电缆的信号强度，初步定位路径偏移或断线点。

跨步电压法

在故障点周围测量电压差，精确定位误差≤±10cm，适用于对地短路故障。

线间短路法

针对相间短路且对地无泄漏的故障，通过专用算法精准定位，解决传统方法盲区。

五、应用场景

路灯系统维护：快速定位电缆故障，减少停电时间及维修成本。

市政管线探测：非开挖方式检测地下电缆、光缆、水管等金属管线。

工业园区管理：排查复杂线路中的短路、断路问题，保障供电安全。

路灯电缆故障测试仪以全数字化技术为核心，结合国内实际需求设计，是路灯维护、市政工程及工业领域的理想选择。其高效、安全、精准的特点，助力用户快速解决电缆故障，提升运维效率！
