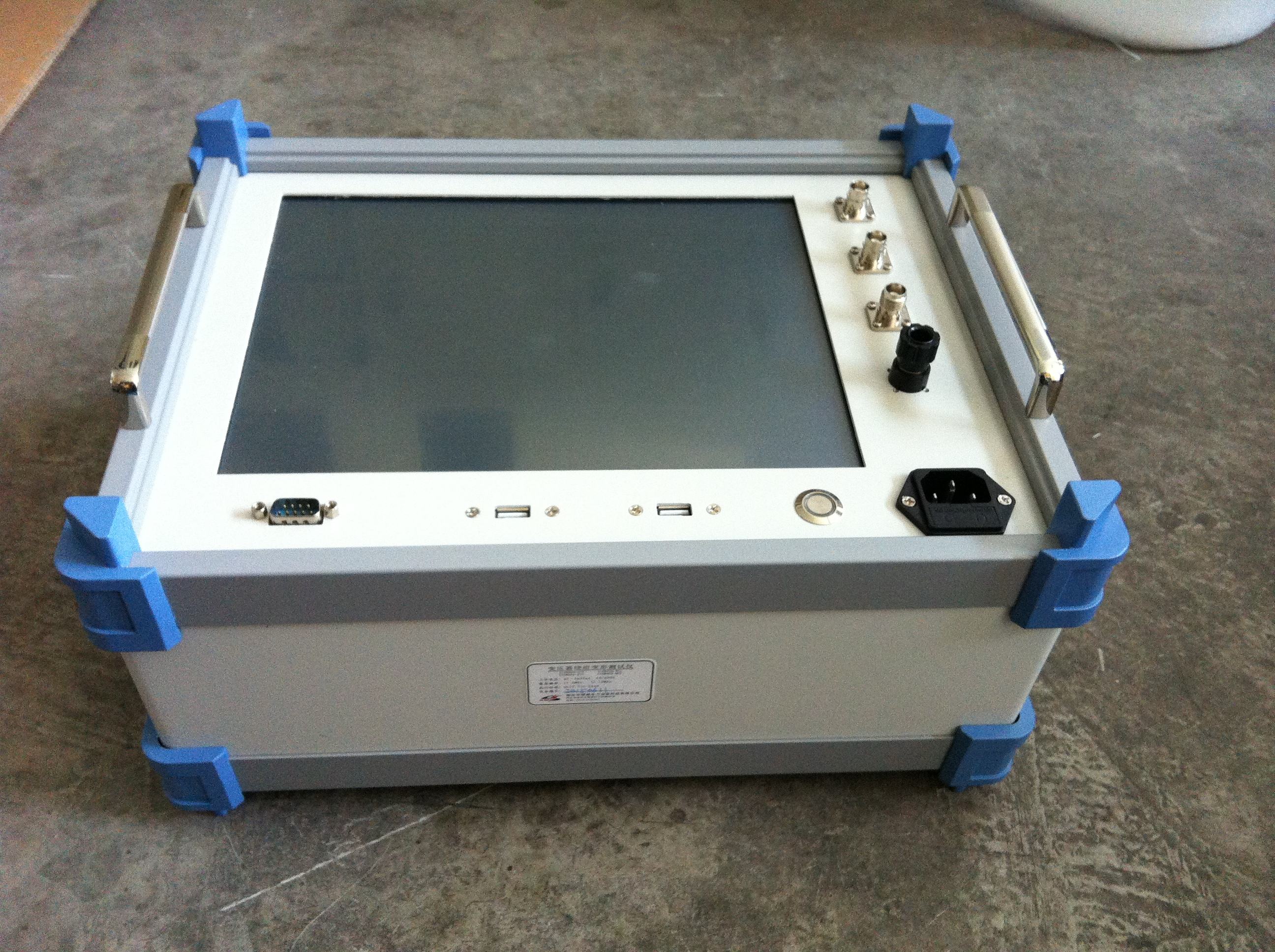

变压器绕组变形测试仪：全面解析

一、产品概述

变压器绕组变形测试仪是一种基于内部故障频率响应分析（FRA）方法的高科技检测设备，专为电力变压器内部结构故障检测设计。它通过测量变压器绕组在不同频域下的响应变化，量化分析这些变化以确定绕组是否发生变形或损坏，从而判断变压器是否需要进行维修或更换。该仪器适用于63kV～500kV电力变压器的内部结构故障检测，是电力行业不可或缺的无损检测工具。

二、工作原理

变压器设计制造完成后，其线圈和内部结构即确定，每个线圈的频域特征响应也随之固定。当变压器发生匝间、相间短路，或在运输、运行过程中受到冲击导致线圈变形时，其分布参数会发生变化，进而影响频域特征响应。变压器绕组变形测试仪通过捕捉这些响应变化，利用先进的算法进行分析，从而准确判断变压器内部故障情况。

三、产品特点

高速采集与处理：

采用高速、高集成化微处理器，确保数据采集与处理的准确性和实时性。

灵活通信接口：

提供USB接口和无线蓝牙接口（选配件），方便与笔记本电脑或平板电脑连接，实现数据传输和远程控制。

先进扫频技术：

硬件机芯采用DDS专用数字高速扫频技术，能够准确诊断绕组发生的各种故障，如扭曲、鼓包、移位等。

高精度采样：

高速双通道16位A/D采样，确保在现场试验改变分接开关时，波形曲线有明显变化，提高检测精度。

软件调节信号输出：

信号输出幅度可通过软件调节，最大幅度峰值±10V，满足不同检测需求。

自动分析与生成报告：

计算机将检测结果自动分析并生成电子文档（Word），方便用户保存和打印测试报告。

双测量系统功能：

仪器具有线性扫频测量和分段扫频测量双测量系统功能，兼容国内两种技术流派的测量模式。

灵活打印曲线：

横坐标（频率）具有线性分度及对数分度两种，用户可根据实际需要选择打印出的曲线类型。

无线连接与便捷操作：

测量部分与平板电脑通过无线蓝牙接口连接，无需接线，使用方便；也可使用USB接口连接。

非侵入式检测：

测试过程中仅需拆除变压器的连接母线，无需吊罩、拆装，减轻劳动强度，提高检测效率。

高频率扫描与精细分析：

线形扫频测量扫描频率高达10MHz，频率扫描间隔可分，为变压器变形情况提供更多分析依据。

智能化功能：

仪器具备自动量程调节、自动采样频率调节等多种功能，智能化程度高，使用方便。

兼容性强：

软件采用windows平台，兼容多种Windows系统，为使用者提供方便和易于使用的显示界面。

历史曲线对比分析：

提供历史曲线对比分析功能，可同时加载多条历史曲线进行观察和分析，配有专家智能分析诊断系统。

强软件管理功能：

软件管理功能强，自动保存环境条件参数，测量数据自动存盘，具有彩色打印功能。

人性化设计：

软件人性化特点明显，测量条件多为选择项，变压器详细参数可保存用做诊断参考，使用更加方便。

高效测量：

每相测量所需时间小于60秒，对一台高、中、低绕组的电力变压器进行绕组变形测量，总需时间不超过10分钟。

减轻劳动强度：

测量时接线人员可布放信号输入输出引线，对测量结果无影响，接线人员可停留在变压器油箱上面，减轻劳动强度。

符合电力标准：

满足电力标准DL/T911-2004《电力变压器绕组变形的频率响应分析法》的技术条件。

四、扫描方式与技术参数

扫描方式：

线性扫描分布：扫频测量范围(0.5kHz)-(1000kHz)，40000扫频点，分辨率为0.25kHz、0.5kHz和1kHz。

分段扫频测量分布：扫频测量范围包括(0.5kHz)-(1000kHz)、(0.5kHz)-(10kHz)、(10kHz)-(100kHz)、(100kHz)-(500kHz)、(500kHz)-(1000kHz)。

其他技术参数：

幅度测量范围：(-120dB)至(+20dB)

幅度测量精度：0.1dB

扫描频率精度：0.01%

信号输入阻抗：1MΩ

信号输出阻抗：50Ω

信号输出幅值：±20V

同相测试重复率：99.9%

电压、电流、频率、有功功率、短路阻抗等参数的精准度均达到较高水平。

仪器尺寸与重量：

测量仪器尺寸：300X340X120(mm)

仪器铝合金箱尺寸：310X400X330(mm)

总体重量：10Kg

变压器绕组变形测试仪以其高效、准确、便捷的特点，成为电力行业变压器内部故障检测的重要工具。它不仅能够提高检测效率，减轻劳动强度，还能够为变压器的维护检修提供精确有力的依据，确保电力系统的安全稳定运行。
