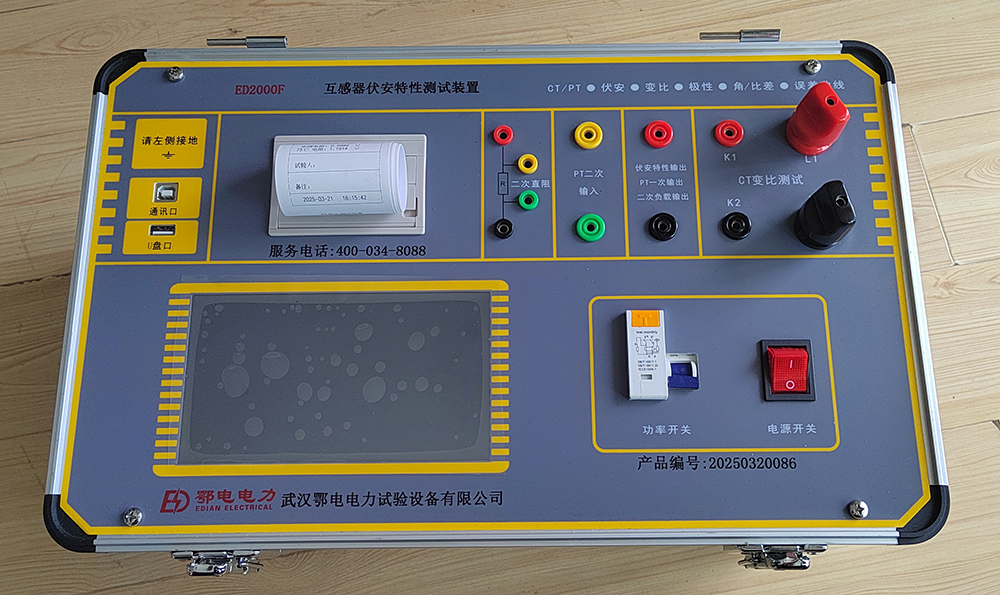

互感器综合测试仪详细介绍

一、概述

互感器综合测试仪是一款专为测试互感器设计的多功能现场试验设备。它能够完成伏安特性、变比、极性、误差曲线、计算拐点和二次侧回路检查等多项测试任务。实验过程中，用户只需设定测试电压、电流值，设备便能自动完成升压/升流过程，并迅速显示互感器的伏安特性曲线或变比、极性等实验结果。此外，该设备还支持数据保存和现场打印功能，极大地简化了手动调压、人工记录、描曲线等繁琐步骤，提高了工作效率。同时，通过USB接口，用户可以将测试数据上传到电脑进行进一步编辑、保存或打印，操作简便，性价比高。

二、注意事项

安全阅读：使用前请务必详细阅读说明书，并严格按照要求规范操作，以确保人身及设备安全。

可靠接地：试验前请确保仪器已可靠接地，以防止电击事故。

离线测试：本测试仪为互感器离线测试装置，进行各项试验时，请务必断开互感器各端子上的连接线。

CT变比极性试验：进行CT变比极性试验时，应将不检测的二次绕组短接，以避免干扰。

PT伏安特性试验：做PT伏安特性试验时，一次绕组的零位端应接地，确保试验安全。

伏安特性实验控制：在伏安特性实验过程中，按下控制器可保持当前电压输出，便于检测；再次按下则试验结束。

CT变比实验安全：做CT变比实验时，若一次电流较大导致接线柱过热，应待接线柱冷却后再拧开一次连线，防止烫伤。

注：本公司保留对此说明书修改的权利，产品与说明书不符之处，请以实际产品为准。

三、主要特点

安全可靠：

采用国内首创的MBC电源控制技术，单相AC220V输入电源，工作电源与功率电源共用一个输入端口，设计科学合理，使用安全可靠。

相较于其他同类产品（工作电源与功率电源分开输入，且需三相AC380V双火线输入），本产品极大降低了安全隐患，避免了触电等事故风险。

符合国家检修规程：

设备电源输出均为真实电压和电流值，波形为标准正弦波，频率为50-60Hz，有效模拟互感器的真实状态，符合国家相关检修规定。

输出容量大：

单机220V输入时，最大电压输出可达0-1000V，最大电流输出可达0-600A，非常适合现场检修使用。

功能齐全：

可检测CT/PT的伏安特性、变比、极性、5%和10%误差曲线、CT一次通流和CT退磁等项目，实现一机多用。

接线方式简单：

采用单电源输入端口，仅有8个测试端口即可完成CT/PT所有测试项目，接线方式安全简单，降低劳动强度，提高工作效率。

快速打印：

采用热敏打印机，自动筛选打印典型报告使用数据，便于现场数据对比。

大容量存储：

内置大容量FLASH存储，可保存1000组试验数据，掉电后可保存10年。

USB接口：

配备USB接口，方便连接新式笔记本电脑进行数据传输和处理。

便携设计：

体积小，重量轻，便于现场携带和使用。
