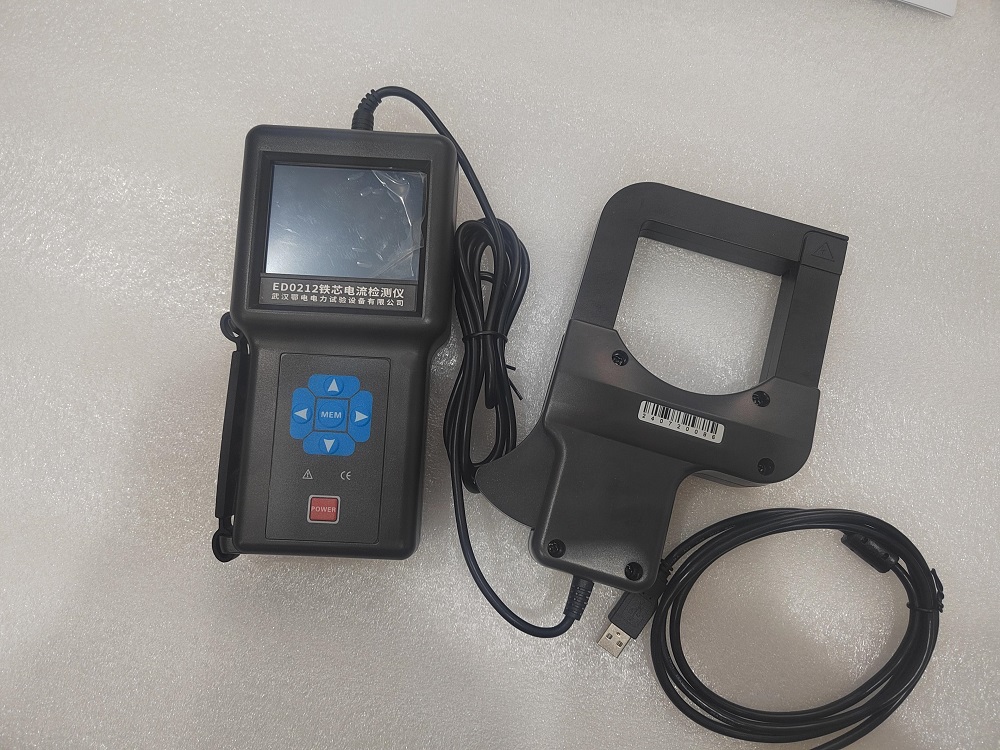

变压器铁芯接地电流检测仪产品特点与应用场景

一、产品核心价值

1. 故障预防与安全保障
变压器铁芯单点接地是标准设计，若出现多点接地，会形成环流（可达数十安培），导致铁芯局部过热、绝缘老化甚至烧毁。该检测仪通过实时监测接地电流，可提前发现潜伏性故障，避免非计划停机与重大经济损失。

2. 全场景适用性

电力行业：变电站、发电厂对变压器/电抗器的铁芯、夹件泄漏电流测试。

工业领域：铁路、油田、建筑等场景的线路与设备漏电流检测。

科研与维护：计量单位、工矿企业的设备状态监测与预防性维护。

二、技术亮点与功能深化

1. 高精度测量与抗干扰设计

硬件层面：

采用高速微处理器与5½位数值显示，分辨率达0.001mA，满足微小电流检测需求。

电流钳选用特殊合金材料，结合磁性屏蔽技术，有效抑制外界磁场干扰（如邻近高压线路的电磁干扰）。

钳口直径112mm，兼容φ80mm电缆、96mm×4mm扁钢地线，无需断开线路即可非接触测量，提升操作安全性。

软件算法：

FFT变换：分析电流波形中的谐波成分，区分正常泄漏电流与故障环流。

数字滤波：消除工频干扰（50Hz/60Hz），确保数据稳定性。

自动量程切换：三个测量输入端支持交直流自动识别，电流范围覆盖0.00mA-400A，适应不同场景需求。

2. 智能化操作与数据管理

人机交互：

3.5寸彩色触摸屏（分辨率320×240像素），支持图形化趋势图显示，直观呈现电流变化趋势。

“Preferred Measurement”按键：可自定义被测物理量单位（如mA、A、%IH等），简化参数设置流程。

数据存储与导出：

内置存储器可保存200组数据及波形，支持USB导出至电脑，配合监控软件实现历史数据回溯、打印报告生成。

SURV功能：自动记录测量过程中的最小/最大/平均值及时间事件，辅助故障时间定位。

报警与安全机制：

用户可设定报警临界值（如100mA），超限时触发声光提示，并记录报警时间点。

自动关机功能：延长设备续航，避免人为操作疏忽导致电量耗尽。

三、典型应用场景

1. 变压器铁芯多点接地故障诊断

现象：铁芯多点接地时，接地电流可能从毫安级升至数安培，伴随异常振动或噪声。

检测流程：

使用大钳口电流钳夹持铁芯接地线，非接触测量避免断电风险。

通过FFT分析电流波形，若存在低频谐波（如100Hz、150Hz），可判断为环流故障。

结合SURV功能记录故障发生时间，为后续维修提供依据。

2. 电抗器夹件泄漏电流监测

场景：电抗器运行中，夹件与铁芯间可能因绝缘老化产生泄漏电流。

优势：检测仪支持交直流自动切换，可同时监测工频泄漏电流与直流偏磁电流，全面评估设备健康状态。

3. 工业现场线路漏电流排查

案例：某化工厂因线路老化导致漏电流超标，引发设备误动作。

解决方案：使用检测仪巡检各回路接地电流，定位漏电点后更换绝缘层，恢复系统稳定性。

四、选型建议

基础需求：若需快速巡检与基础报警功能，可选择具备核心测量、报警与数据导出功能的型号，性价比更高。

高级需求：若需谐波分析、大电流测量（如400A）或复杂数据管理（如科研机构、大型电厂），建议选择支持FFT分析、SURV事件记录及自定义单位的高端型号。

钳口适配性：根据现场接地线尺寸选择钳口直径（如112mm大钳口可兼容更宽扁钢）。

五、总结

该检测仪通过高精度硬件、智能算法与人性化设计，解决了传统方法（如断电测量、人工记录）的效率与安全性问题。其400A大电流测量能力、112mm大钳口设计与FFT谐波分析功能，在同类产品中具备显著优势，是电力设备维护的必备工具。
