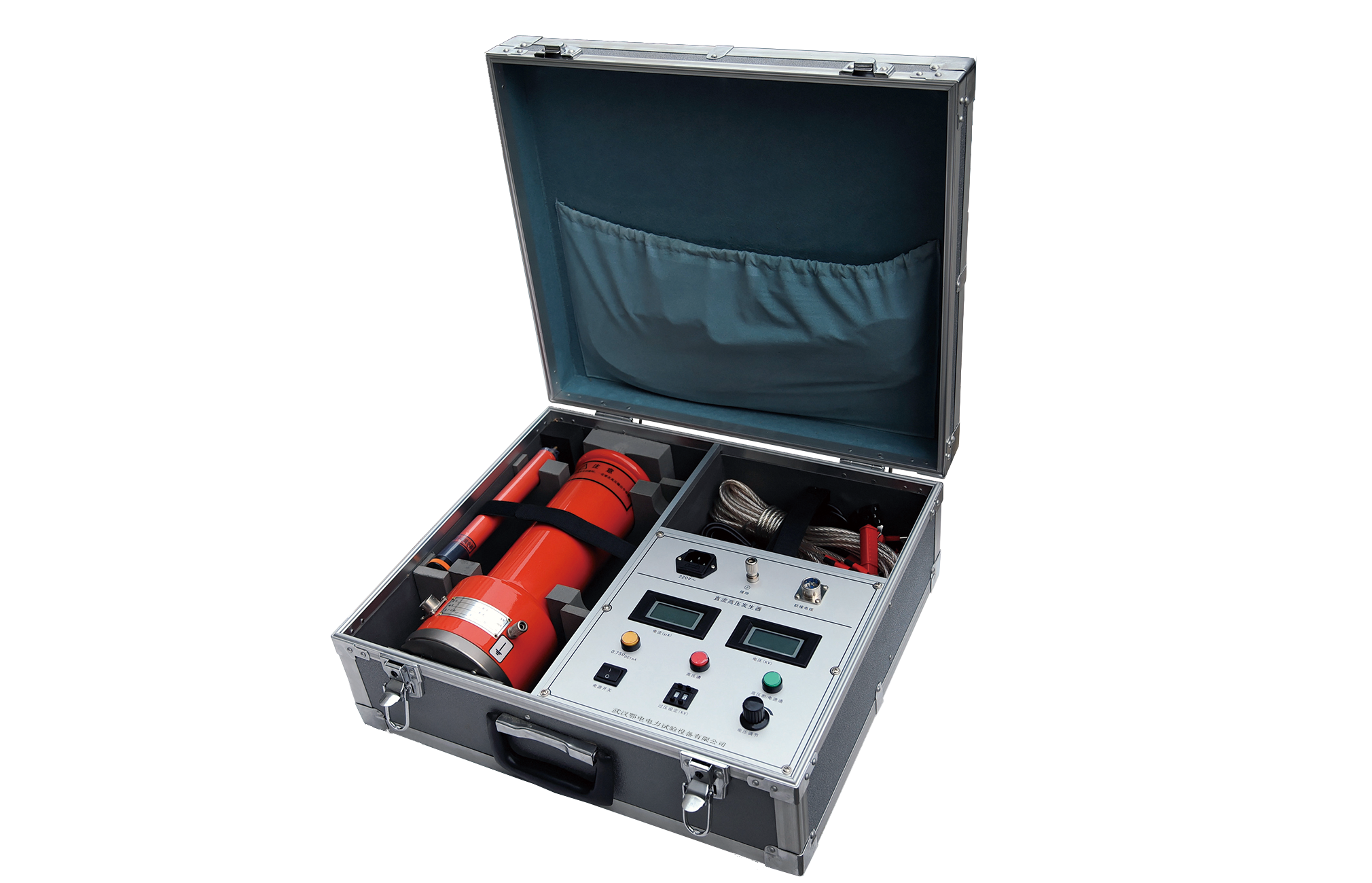

智能直流高压发生器详细说明

一、产品概述

智能直流高压发生器是一款专为高压电气设备设计的智能化测试仪器，广泛应用于电力、工矿、冶金、钢铁等行业，用于氧化锌避雷器、电力电缆、变压器、断路器、发电机等设备的直流耐压试验及直流泄漏电流试验。该设备采用先进技术，具备高精度、高稳定性、全自动化操作及数据管理功能，显著提升试验效率与安全性。

二、核心技术特点

AIPWM技术优化：

调整PWM技术非线性度，提升仪器精度，纹波系数≤0.2%。

全量程平滑调压，电压调节精度≤0.2%，稳定度≤0.2%，电压电流误差≤0.2%±1个字。

AI智能保护系统：

替代传统数字拨盘开关，实现过压、过流双参数智能设定，误差≤0.2%，解决电压漂移问题。

集成电子零位保护功能，升压前需回零，确保操作安全。

全自动化测试功能：

氧化锌避雷器测试：支持10KV-35KV设备全自动测量，自动计算0.75UDC-1mA值，直接打印测试报告。

油浸式变压器测试：按电压等级自动匹配测试参数，生成标准化报告。

手动模式保留：兼容传统操作，支持任意电压、电流下打印及分段计时（T1总时间、T2分段计时）。

数据管理与输出：

内置万年历与时间功能，测试报告自动标注日期与时间。

可存储200条测试结果，支持历史数据查询、打印及保存。

便携式设计：

轻量化机箱，便于现场携带与部署。

五芯电缆连接控制箱与倍压筒，确保安全距离与操作稳定性。

三、操作模式详解

1. 手动操作模式

接线步骤：

连接中频输出与倍压筒（40KV一体机无需此步）。

将接地端子、倍压筒接地端及试品接地端联接至接地网。

接入电源线（40KV一体机支持交直流两用），打开电源开关。

升压与调节：

旋转电压调节电位器至零位，按“启动/停止”键升压，实时观察电压表与电流表。

支持任意电压、电流下打印数据，按“增大/计时”键启动分段计时。

特殊功能：

黄色带灯按钮：快速测量氧化锌避雷器0.75UDC-1mA值。

功能键组合：修改过压/过流预置值，确认后启动试验。

2. 全自动氧化锌避雷器测试（10KV-35KV）

操作流程：

完成手动接线步骤1-3。

通过功能键选择全自动模式，系统默认“是”自动升压。

测试结束后直接打印报告，或按“减小/储存”键保存数据。

3. 全自动油浸式变压器测试

操作流程：

接线同手动模式。

选择变压器电压等级，启动全自动测试。

测试完成自动生成报告，支持数据存储与打印。

4. 数据查看与打印

通过功能键调取存储的测试结果，支持按序号查询、显示及打印。

四、安全注意事项

紧急停止：

按下“高压通/高压断”键或“启动/停止”键立即切断高压输出。

负载操作：

按下75%键后需按复位键方可释放，避免设备损坏。

日常检查：

确保连接电缆无断路/短路，倍压筒无凝露。

接地线使用≥2.5mm²铜线，确保可靠接地。

操作规范：

升压前电位器必须回零，避免电压突升。

试验中密切监视仪表数值，异常时立即停止。

五、应用场景

电力设备预防性试验：

定期检测避雷器、变压器等设备绝缘性能，提前发现隐患。

大修与验收：

验证设备修复后性能，确保符合运行标准。

科研与教学：

提供标准化测试手段，支持高压电气技术研究与教学演示。

六、总结

智能直流高压发生器以高精度、全自动化、强安全性为核心优势，通过AI技术优化保护系统与测试流程，显著提升高压电气试验效率与数据可靠性。其便携式设计、多模式操作及智能数据管理功能，使其成为电力行业不可或缺的测试工具，为设备安全运行与电力系统稳定提供有力保障。
