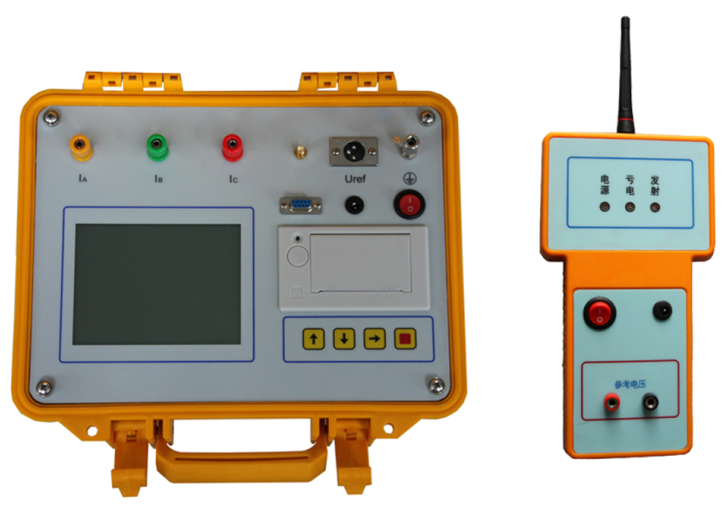

氧化锌避雷器综合测试仪详细介绍

一、产品概述

氧化锌避雷器综合测试仪是专为检测氧化锌避雷器电气性能设计的便携式仪器，适用于各电压等级（如10kV、35kV、110kV及以上）避雷器的带电或停电检测。通过精准测量关键参数，可及时发现绝缘受潮、阀片老化等隐患，保障电力系统安全运行。

二、核心功能

多参数测量：

全电流：0~10mA有效值，反映避雷器整体电流状态。

阻性电流及谐波：分析基波及3~7次谐波，精准定位阀片老化或受潮问题。

工频参考电压及谐波：评估避雷器电压耐受能力。

有功功率与相位差：辅助判断避雷器能量损耗及绝缘状态。

波形显示与分析：

大屏幕液晶显示电压/电流真实波形，直观观察信号特征。

数字波形分析技术结合谐波分析、数字滤波，确保测量结果稳定可靠。

抗干扰设计：

高速磁隔离数字传感器直接采集信号，避免外部干扰，保障数据安全性。

克服相间干扰，准确测量边相避雷器阻性电流。

灵活测试方法：

支持六种测试模式：PT二次法、感应法、无线传输法、单电流同步法、PT二次同步法、无线同步法，适应不同现场条件。

可三相同测并自动补偿，提升测试效率。

便携与实用设计：

内置可充电电池，连续工作≥8小时，支持市电或发电机充电。

高速面板式打印机，现场快速输出报告。

存储120组数据，配备日历时钟，便于数据追溯与管理。

三、产品特点

用户友好：

大屏幕液晶显示，全中文菜单操作，界面简洁直观。

轻量化设计（主机5kg），尺寸32cm×27.5cm×14cm，便于携带与现场操作。

高精度测量：

付里叶谐波分析技术，确保数据可靠性。

电流测量准确度：±（读数×5%+5μA）；电压测量准确度：±（读数×5%+0.5V）。

创新技术：

高速磁隔离数字传感器，直接采集原始信号，减少中间环节误差。

无线传输与电场感应法替代传统PT二次接线，简化操作流程。

多功能集成：

无需PT二次接线即可直接测量阻性电流，适应复杂现场环境。

三相同测功能，自动补偿相间干扰，提升测试效率。

四、技术参数

全电流范围：0~10mA有效值

电流准确度：±（读数×5%+5μA）

阻性电流基波准确度：±（读数×5%+5μA，不含相间干扰）

电流谐波准确度：±（读数×10%+10μA）

电流通道输入电阻：≤2Ω

参考电压范围：25V~250V有效值

电压准确度：±（读数×5%+0.5V）

电压谐波准确度：±（读数×10%）

电压通道输入电阻：≥1800kΩ

电池续航：≥8小时（连续工作）

充电时间：≥6小时（交流充电）

充电输入：180V～270VAC，50Hz±1%

仪器尺寸：32cm×27.5cm×14cm

仪器重量：5kg（主机）

五、应用场景

电力检修：定期检测避雷器性能，预防故障发生。

变电站运维：带电检测氧化锌避雷器，减少停电时间。

科研与试验：用于避雷器研发或性能验证，提供精准数据支持。

六、总结

氧化锌避雷器综合测试仪以高精度、多功能、便携性为核心优势，通过创新传感器技术与抗干扰设计，为电力行业提供了一种高效、可靠的避雷器检测解决方案。其六种测试模式与三相同测功能，极大提升了现场操作的灵活性，是保障电力系统安全运行的重要工具。

如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向，您可以拨打厂家直销热线：4000348088，或者访问他们的官方网址：www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
