无局放变频谐振试验系统解析

一、系统定位与核心功能

无局放变频谐振试验系统是电力设备绝缘性能检测的关键设备，通过变频谐振技术模拟设备在实际运行中的电压条件，检测绝缘材料的局部放电现象及耐压能力。其核心价值在于：

预防性维护：提前发现设备绝缘缺陷（如电缆老化、变压器绕组绝缘损伤），避免运行中突发故障。

合规性验证：满足国际标准（如IEC 60270、GB/T 16927）对局部放电量（≤5pC）和耐压试验的要求。

研发支持：为新型电气设备（如高压GIS、特高压电缆）提供绝缘性能验证平台。

二、技术原理与系统组成

变频谐振原理

串联谐振条件：当电感（L）与电容（C）串联时，回路满足 ωL=ωC1（ω=2πf），此时回路阻抗最小，电流最大，试品两端电压可达电源电压的Q倍（Q为品质因数，通常20~100）。

变频调节：通过调节电源频率使回路谐振，实现“低电压输入、高电压输出”，解决传统试验变压器容量不足的问题。

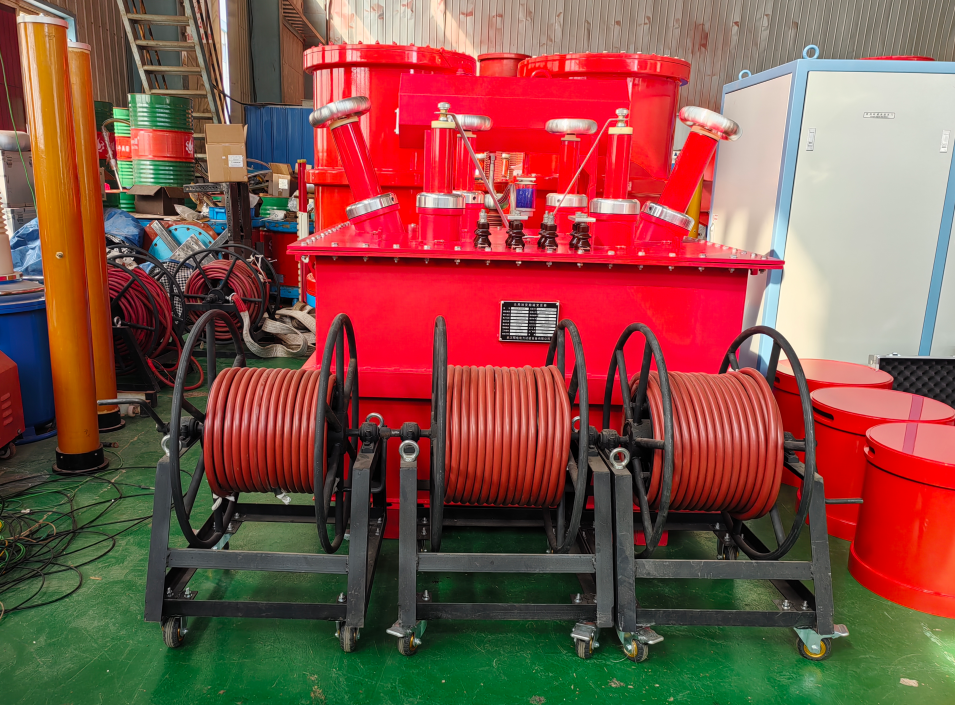

系统核心组件

无局放变频电源：采用SPWM技术，输出频率可调（30~300Hz）、电压稳定（波动≤±0.5%）的交流电，局放量≤5pC。

励磁变压器：将变频电源输出电压升至试验所需电压（如35kV），局放量≤10pC。

高压电抗器：与试品电容组成谐振回路，额定电压40kV、电流20A，工作频率50~150Hz。

分压器：并联于试品两端，测量谐振电压并作过压保护，测量精度1.0级。

局部放电检测仪：实时监测试品局放信号，灵敏度≤1pC，支持多通道同步采集。

安全隔离设计

光纤通讯：高压回路与低压控制回路通过光纤隔离，避免电磁干扰及高压击穿风险。

多重保护：过流、过压、闪络保护响应时间<1μs，支持远程控制（操作距离≥50m）。

三、产品特征与技术优势

超低局放量

系统局放量≤5pC（特殊需求可定制≤1pC），确保测试结果不受背景噪声干扰。

外壳采用环氧树脂浇注+玻璃丝缠绕工艺，消除高压端电晕放电。

高自动化与智能化

智能调谐：自动扫描谐振频率，1分钟内完成参数设置。

数据管理：记录试验电压、电流、局放量等参数，生成U/T、I/T曲线及测试报告。

状态自检：实时监测设备温度、湿度、接地状态，异常时自动报警。

宽适用范围

试品类型：变压器、GIS、电缆、互感器、开关、套管、避雷器等。

电压等级：覆盖10kV至1000kV设备，支持电容范围50nF~0.5μF。

环境适应性：工作温度-20℃~50℃，湿度≤85%，海拔≤1000m。

模块化与便携性

功率扩展：单模块5kVA~50kVA，可并联至5000kVA，满足大型变压器试验需求。

车载一体式设计：集成电源、电抗器、控制系统于单一车辆，支持现场快速部署。

四、典型应用场景

电力设备出厂试验

案例：某变压器厂对220kV/1000MVA变压器进行感应耐压试验，试验电压275kV、频率150Hz，局放量≤2pC，验证绕组绝缘可靠性。

输电线路耐压测试

案例：对110kV XLPE电缆（长度10km）进行2.5倍额定电压（264kV）耐压试验，谐振频率80Hz，检测中间接头局放量（15pC），定位绝缘缺陷。

新能源设备检测

案例：风电塔筒用GIS设备（36kV）出厂试验，施加1.73倍相电压（62.28kV）、频率45Hz，局放量≤3pC，满足IEC 62271标准。

轨道交通牵引变压器试验

案例：地铁牵引变压器（25kV/1.5kV）进行100Hz、50kV耐压试验，持续1小时后局放量稳定在2pC，确认匝间绝缘合格。

五、选型与使用建议

选型要点

容量匹配：根据试品电容（C）和试验电压（U）计算所需容量 P=ωCU2×1.1（预留10%余量）。

频率范围：特高压设备需150Hz以上频率以避免铁芯饱和，优先选择宽频（10~500Hz）电源。

便携性需求：现场试验选用车载一体式设备，实验室测试可选分体式高精度系统。

操作规范

试验前检查：确认接地电阻≤4Ω、环境温湿度符合要求、设备连接牢固。

参数设置：根据试品特性选择谐振频率（如电缆推荐80~120Hz）、试验电压（通常1.5~2.5倍额定电压）、持续时间（通常1小时）。

安全防护：试验区域设置警示标识，操作人员穿戴绝缘手套，远离高压端。

维护与校准

定期校准：每年进行第三方校准，确保电压、频率测量精度。

日常维护：每月通电运行30分钟，检查绝缘部件是否受潮；清洁电抗器散热片，避免灰尘堆积。

如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向，您可以拨打厂家直销热线：4000348088，或者访问他们的官方网址：www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
