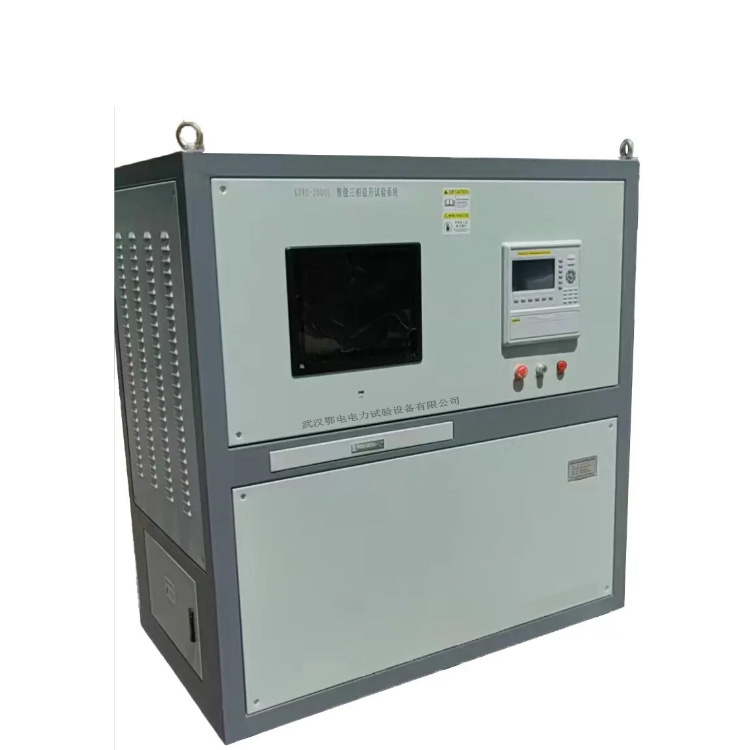

三相温升试验装置详细解析

一、核心功能与定位

三相温升试验装置是电力、电气行业用于模拟设备在大电流负载下运行状态的关键设备，通过精确控制电流输出并监测温度变化，评估设备（如开关柜、断路器、变压器等）的散热性能、热稳定性及可靠性。其核心价值在于：

预防性测试：提前发现设备设计缺陷或潜在故障，避免实际运行中因过热导致损坏或停机。

合规性验证：满足国家标准（如GB/T 1094.1、IEC 60076）对电气设备温升限值的要求。

优化设计：为设备散热结构改进提供数据支持，提升产品寿命与安全性。

二、技术参数与运行条件

基础参数

额定容量：90KVA，支持输出电流达3000A（正弦波，50Hz）。

输入电源：三相四线AC 380V±10%，50Hz±1Hz，供电容量9KVA，无需独立线路。

冷却方式：干式风冷，确保长时间稳定运行。

环境适应性

温度范围：-10℃～45℃（额定工作温度+25℃）。

湿度限制：空气相对湿度≤85%，无腐蚀性气体、爆炸性尘埃。

海拔要求：安装海拔不超过1000m，避免高海拔导致绝缘性能下降。

关键组件

大电流变压器：容量90KVA，输出额定电流3000A，采用干式风冷设计。

调压器控制台：由三台单相电动调压器（容量30KVA）星型连接组成，输出电压0～250V可调。

系统主控制台：集成驱动单元、信号采样单元及数据分析单元，实现全自动化控制。

三、系统组成与工作流程

标准低压配电柜

功能：提供稳定的三相四线380V电源，符合GB 50054-95等规范。

特点：内置过载、短路保护，确保供电安全。

大电流变压器

作用：将输入电压转换为低电压、大电流输出（如380V→数伏特，电流达3000A）。

技术标准：遵循JB/T9641-1999（试验变压器）及GB/T10228-1997（干式变压器要求）。

调压器控制台

操作逻辑：通过电机驱动调压器正反转，调节输出电压以控制电流大小。

优势：三台调压器独立控制，可实现三相电流平衡或单相独立调节。

系统主控制台

核心功能：

自动化控制：一键启动试验，自动跟踪目标电流、稳定输出、调节三相平衡。

安全保护：具备过流、过压、三相回零检测功能，故障时迅速切断电源。

数据记录：高精度传感器（AD采集芯片）实时监测电流、温度，支持试验时间设定（0～9999S）。

人机交互：全中文界面，轻触式按键操作，动态提醒试验状态及安全注意事项。

四、技术亮点与优势

高精度与稳定性

电流控制精度达±0.5%，温度测量误差≤±0.5℃，确保试验数据可靠。

采用硬件抗干扰技术（如滤波电路）与软件算法（如PID调节），避免死机、黑屏等问题。

智能化操作

一键启动：预设参数后自动完成试验，无需人工干预。

智能调节：电流接近目标值时自动减速，避免过冲现象。

状态提醒：屏幕动态显示试验进度、安全提示，引导式操作降低误操作风险。

灵活性与扩展性

输出模式：支持三相输出或单相输出（A/B/C相可选），适应不同测试需求。

校准方式：全数字式校准，现场调整便捷，精度易于控制。

安全设计

多重保护：过流、过压、接地故障保护，紧急情况下可迅速切断电源。

结构可靠：干式风冷设计，适应恶劣环境；整体结构美观耐用，维护成本低。

五、应用场景与案例

开关柜温升测试

场景：验证开关柜在3000A电流下的触头、母排温升是否符合标准（如≤70K）。

价值：避免因接触不良或散热不足导致火灾或设备损坏。

变压器负载试验

场景：测试变压器在额定电流下的绕组、油温升，评估其负载能力。

价值：确保变压器在长时间过载时仍能安全运行。

电缆载流能力验证

场景：模拟电缆在大电流下的发热情况，确定其最大载流量。

价值：优化电缆选型，避免因过热导致绝缘老化。

六、选型与使用建议

选型要点

容量匹配：根据被测设备额定电流选择试验装置容量（如测试3000A设备需≥90KVA）。

精度要求：对温升敏感的设备（如精密电机）需选择高精度（±0.5℃）试验装置。

环境适应性：高海拔或潮湿地区需选择防护等级更高的设备（如IP54以上）。

使用注意事项

试验前检查：确认接地可靠、环境无易燃物、调压器回零。

操作规范：避免带载启动/停止，防止电流冲击；试验后待电流归零再断开电源。

维护保养：定期清洁散热器、检查接线端子紧固性，确保设备长期稳定运行。
