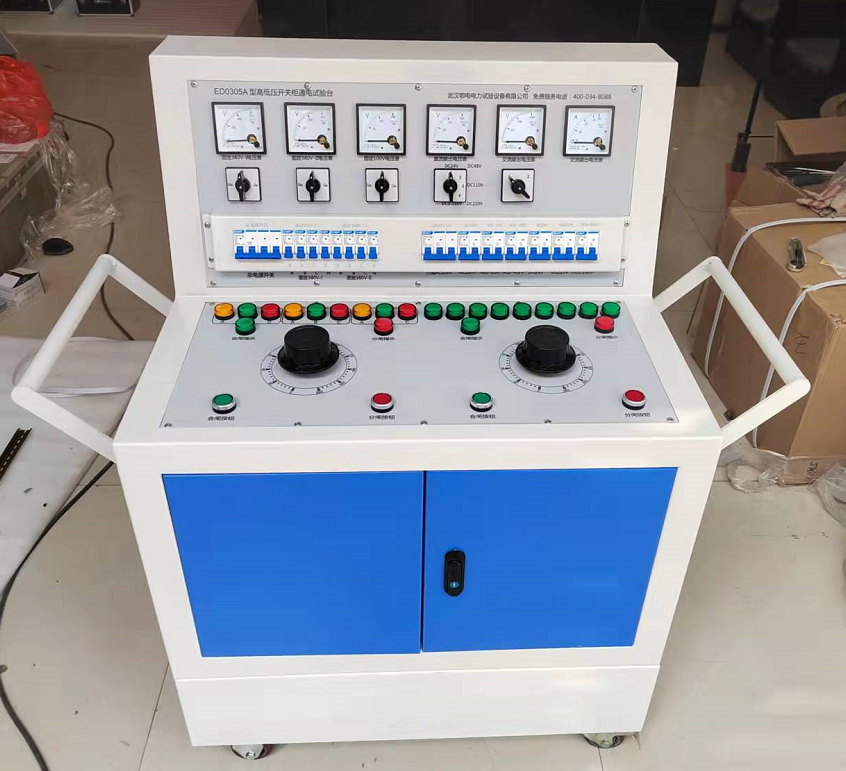

高低压开关柜通电试验台详细说明

一、系统概述

高低压开关柜通电试验台是专为高低压开关柜生产厂家设计的出厂检测设备，用于模拟实际运行工况，对开关柜进行交直流电源通电试验。该设备可提供多种规格的交、直流电源输出，覆盖开关柜的各项检测需求，确保产品出厂质量，同时提升试验效率。

二、技术参数

输入电源：三相四线 AC380V（±10%），50Hz

输出电源规格：

三相AC100V输出（固定值）：1组

三相AC 0~10A输出（<10V，可调）：1组（独立接触器控制，带短路保护）

单相直流固定输出：24V、36V、110V、220V（1组）

交流操作电压输出：AC 0~400V（220V时电流<10A）：1组（独立接触器控制，互锁设计）

直流操作电压输出：DC 0~260V：1组（独立接触器控制，互锁设计）

单相AC220V输出（固定值）：

插座形式：2组

接线柱形式：1组

三相AC380V输出（固定值，接线柱）：2组

外形尺寸：550×750×800mm

重量：约75kg

工作环境：温度0~40℃，相对湿度≤85%

三、功能特点

多路独立输出：

交直流电源输出分路独立控制，支持同时或分时试验，满足复杂检测场景需求。

关键输出（如AC 0~400V、DC 0~260V）采用互锁设计，避免误操作导致设备损坏。

全面保护机制：

每路输出配置空气开关或断路器，实现短路、过载保护。

调压器零位启动功能，确保操作安全。

灵活操作模式：

交流/直流合分闸操作电源可脱离主体柜单独使用，或通过柜体后面板接线柱输出。

三相转换开关（K1~K3）切换电流/电压表显示，K4切换直流电压输出，K5切换交流输出档位。

高精度测量：

配备数字式电流表、电压表，实时显示输出值，支持数据记录与分析。

四、操作说明（以检验单相交流电压表为例）

接通电源：

连接输入电源AC380V，打开总电源开关，指示灯亮。

接线：

将交流0~400V操作电压输出线连接至待测电压表。

启动调压器：

确认调压器回零，按“启动”按钮。

合闸输出：

合上交流400V电压断路器，缓慢调节旋钮至目标电压值。

观察记录：

监视电压表显示，记录数据。

试验结束：

调压器归零，断开断路器，按“停止”按钮，关闭总电源。

五、注意事项

安全接地：试验前必须可靠连接接地端，防止触电风险。

环境要求：

避免设备面板及周围堆放无关物品，确保通风良好。

防潮、防油污，远离腐蚀性环境。

电源检查：开机前确认输入电压为AC380V±10%，频率50Hz。

操作规范：

每次试验前检查调压器是否归零，避免电压冲击。

交流/直流操作电压输出互锁，禁止同时启用两路。

试验后处理：

断开被测设备电源，确认无残留电压后整理线缆。

长期不用时定期充放电，维护内置电池（如适用）。

六、维护与保养

定期检查接线端子紧固性，避免松动导致接触不良。

清洁设备表面灰尘，保持散热孔畅通。

长期停用时，每月通电一次，防止元件受潮。

如遇故障，勿自行拆卸，请联系厂家技术支持。

本试验台通过模块化设计与多重保护机制，为高低压开关柜出厂检测提供了高效、安全的解决方案，助力企业提升产品质量与生产效率。
