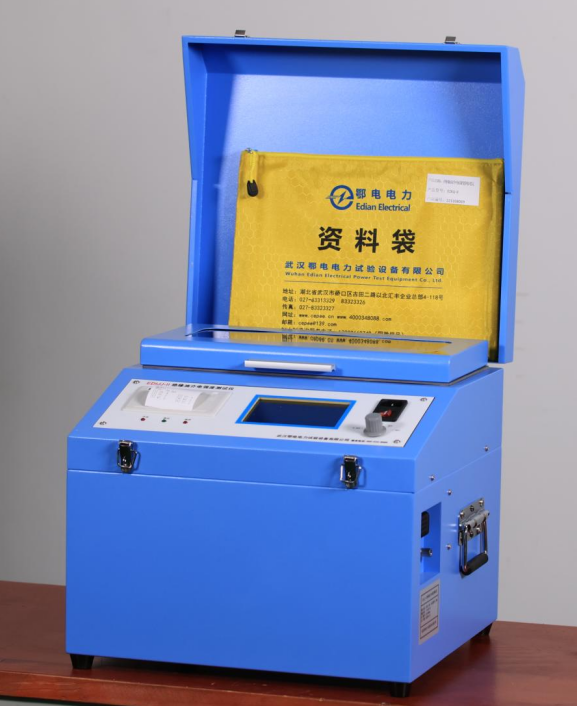

变压器绝缘油介电强度测定仪深度解析

一、产品概述

变压器绝缘油介电强度测定仪是依据国际电工委员会标准 IEC156 及国家标准 GB507—86 设计的新型测试设备，专用于测量变压器油、开关油等绝缘油的介电强度（击穿电压）。该仪器通过自动升压、击穿保护及数据锁定技术，实现了高精度、高安全性、低分散性的测试需求，广泛应用于电力、石化、科研等领域，是评估绝缘油质量的核心设备。

二、核心设计理念

标准化与兼容性

符合国际/国内双重标准，支持球形、球盖形、大平板、小平板（小间隙）等多种电极形式，满足不同测试场景需求。

封闭式油杯设计，配备联锁装置，确保操作安全。

自动化与精准控制

采用交流可逆电机调压器，实现2KV/S±5% 均匀升压，避免电压突变对测试结果的影响。

数字显示与锁定技术，实时显示击穿电压值，精度达 ±1.5%，减少人为读数误差。

安全防护机制

双重保护：击穿时过流保护装置在 0.02秒 内切断电源，同时放电火花小，无游离碳产生，保护电极和油样。

联锁设计：打开油杯罩自动断电，防止高压触电风险。

三、产品特性详解

多电极适配性

支持 球形、球盖形、大平板、小平板（1.25mm间隙） 四种标准电极，覆盖国内外测试规范，无需额外配件。

高强度绝缘变压器

特种工艺制造，提供 0—80KV 最大测量范围，体积小（400×300×300mm）、重量轻（约25kg），便于实验室或现场使用。

快速响应保护

油击穿时，过流保护与调压器联动，0.02秒内切断电源，避免油样持续击穿导致数据失真或设备损坏。

环境适应性

可在 15—35℃、湿度≤75% 的环境下稳定工作，适应多数实验室及现场条件。

四、关键技术指标

五、操作步骤与规范

准备工作

检查电源为单相220V，接地端连接标准地线。

清洁油杯及电极，调整间隙至规定值（小平板1.25mm，其余2.5mm）。

油样处理

将油样缓慢注入油杯，清洗2次后注满，静置10—15分钟排除气泡。

合上油杯罩，压下联锁开关（未合罩设备拒绝动作）。

自动测试

按下升压开关，设备以2KV/S速度升压至油击穿，过流保护动作，显示击穿电压值。

按下降压开关，调压器自动回零，5分钟后可进行下一次试验。

异常处理

若外线电压不足导致未达60KV但调压器限位，需检查供电稳定性。

紧急情况按下停止开关，切断高压电源（复位后可重新测试）。

六、使用注意事项

安全第一

必须在标准接地环境中使用，避免感应电或漏电风险。

操作时佩戴绝缘手套，保持与高压区域安全距离。

油杯维护

试验后及时清洁油杯，注入干燥油保护电极，防止氧化或污染。

定期用柔软毛皮或绸布擦拭电极，保持表面光洁度。

设备保护

禁止随意打开机箱，故障时联系专业人员维修，避免扩大损坏。

长期不用时，每月通电一次并短接高压输出端放电。

七、维护与保修

日常保养

存放于干燥、通风、无腐蚀性气体的环境中，避免潮湿或灰尘积累。

运输时使用原装包装，防止震动导致元件松动。

故障处理

保修期一年，质量问题免费维修；用户操作不当或人为损坏提供优惠服务。

非专业人员禁止拆解设备，否则可能引发安全事故或丧失保修资格。

八、应用场景

电力行业

变压器油、断路器油出厂检验及定期维护测试。

故障变压器油分析，判断绝缘老化或受潮程度。

石油化工

绝缘油生产过程中质量控制，确保产品符合IEC/GB标准。

科研与检测机构

绝缘材料研发中油介电强度性能对比试验。

第三方检测实验室对绝缘油的认证测试。

九、总结

变压器绝缘油介电强度测定仪以 标准化设计、自动化控制、高安全性 为核心优势，通过多电极适配、0.02秒快速保护及±1.5%高精度显示技术，可精准完成绝缘油击穿电压测试。其封闭式油杯、联锁断电及数字锁定功能，显著提升操作安全性与数据可靠性，是电力、石化等行业保障设备绝缘性能、预防电气事故的必备工具。
