电子绝缘电阻测试仪深度解析

一、产品概述

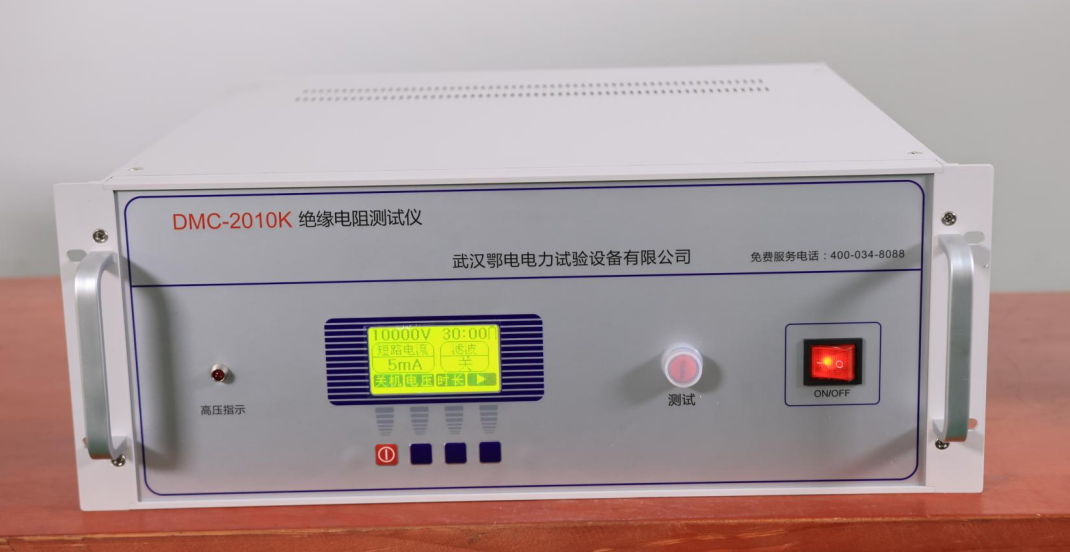

电子绝缘电阻测试仪（又称智能绝缘电阻测试仪、高压绝缘电阻表）是针对电力设备绝缘性能检测设计的高精度测试仪器。随着我国电力工业快速发展，电气设备预防性试验成为保障电网安全运行的核心环节，而绝缘电阻测试是判断设备绝缘状态（如受潮、老化、裂纹等）的关键手段。

本产品采用超薄型张丝表头、多电压等级输出、强抗干扰设计，支持500V~10kV可调测试电压，最高可测400GΩ绝缘电阻，适用于变压器、互感器、发电机、高压电机、电力电缆、避雷器等设备的绝缘检测，是电力检修、制造及科研领域的理想工具。

二、核心技术参数与功能

宽量程、高精度测试

电压等级与测量范围：

500V测试电压下，最大测量值为20GΩ，适用于低压设备（如电机绕组）。

1000V测试电压下，最大测量值为40GΩ，适用于中压设备（如开关柜）。

2500V测试电压下，最大测量值为100GΩ，适用于高压设备（如变压器套管）。

5000V测试电压下，最大测量值为200GΩ，适用于超高压设备（如GIS）。

10000V测试电压下，最大测量值为400GΩ，适用于特高压设备（如长距离电缆）。

分辨率：0.01MΩ~1GΩ（根据量程自动切换），确保微小绝缘变化可被捕捉。

低负载电阻输出能力

额定输出电压在负载电阻低至4MΩ/8MΩ/20MΩ/40MΩ/80MΩ时仍可保持稳定，避免因被试品电容或漏电流导致电压跌落，确保测量准确性。

双刻度指示与LED色彩辅助

自动转换高低范围双刻度：表盘分高、低量程区域，根据测试值自动切换，避免读数误差。

彩色LED指示：不同量程区域对应不同颜色LED（如绿色=低量程、红色=高量程），直观提示当前测量范围。

超薄型张丝表头设计

抗震性强：采用张丝悬挂结构，替代传统指针轴尖，消除机械摩擦，适应运输振动或现场颠簸环境。

寿命长：无机械磨损，长期使用仍保持高精度。

便携式结构与防护

ABS塑料机壳：轻量化（约2kg）且抗冲击，适应现场恶劣环境。

防尘防水：符合IP54标准，可抵御雨水与灰尘侵入。

三、核心功能特点

多电压等级输出

支持500V/1000V/2500V/5000V/10kV五档电压切换，覆盖从低压电机到特高压电缆的测试需求。

强抗干扰能力

滤波技术：内置数字滤波器，抑制工频干扰（50Hz）及谐波噪声，确保数据稳定。

屏蔽设计：测试线采用双层屏蔽结构，减少电磁辐射干扰。

智能操作与安全保护

一键测试：自动完成升压、测量、放电全过程，减少人为操作误差。

高压警示：升压过程中蜂鸣器提示，并锁定操作面板防止误触。

自动放电：测试完成后自动释放被试品残余电荷，避免电击风险。

时间提示功能

可设置1~60分钟定时测试，适用于吸收比（R60s/R15s）或极化指数（R10min/R1min）计算，满足DL/T 596-2021等标准要求。

数据存储与导出

内置存储器可保存100组测试数据，支持通过USB接口导出至电脑，生成Excel报告。

四、应用场景

电力设备预防性试验

定期检测变压器绕组、互感器绝缘、高压电机定子绕组的绝缘电阻，预防绝缘击穿事故。

验证新安装设备的绝缘性能是否符合设计要求（如GB/T 1094.3-2017）。

故障诊断与修复

通过绝缘电阻异常降低（如从1000MΩ降至100MΩ）定位设备受潮、老化或机械损伤位置。

修复后复测，确认绝缘恢复效果。

制造与质检环节

互感器、电缆、电容器等设备出厂前绝缘性能抽检，确保产品合格率。

研发阶段测试新材料或工艺对绝缘性能的影响。

科研与试验室

高压电器绝缘材料研究，分析温度、湿度对绝缘电阻的影响。

新型设备开发中验证绝缘设计与实际性能的匹配性。

五、操作注意事项

安全规范

测试前确认被试品已断电并充分放电（至少3分钟）。

佩戴绝缘手套，站在绝缘垫上操作，避免直接接触高压端子。

雷雨天气或潮湿环境中禁止户外测试。

环境要求

温度：-10℃~50℃，湿度≤85%RH，避免阳光直射或腐蚀性气体。

远离强磁场源（如大型电机、变频器），防止干扰测量。

维护保养

定期用干布清洁仪器表面，避免灰尘积累影响散热。

长期不用时，每月通电一次并短接高压输出端放电。

运输时使用专用包装箱，防止震动损坏张丝表头或内部元件。

六、总结

电子绝缘电阻测试仪以宽量程、高精度、强抗干扰、智能安全为核心优势，成为电力行业绝缘检测的必备工具。其覆盖500V~10kV电压等级、最高400GΩ测量能力，结合超薄型张丝表头与便携式设计，可高效完成变压器、电缆、电机等设备的绝缘诊断，为电力系统安全运行提供可靠数据支持。
