全自动介损测试仪深度解析

一、产品概述

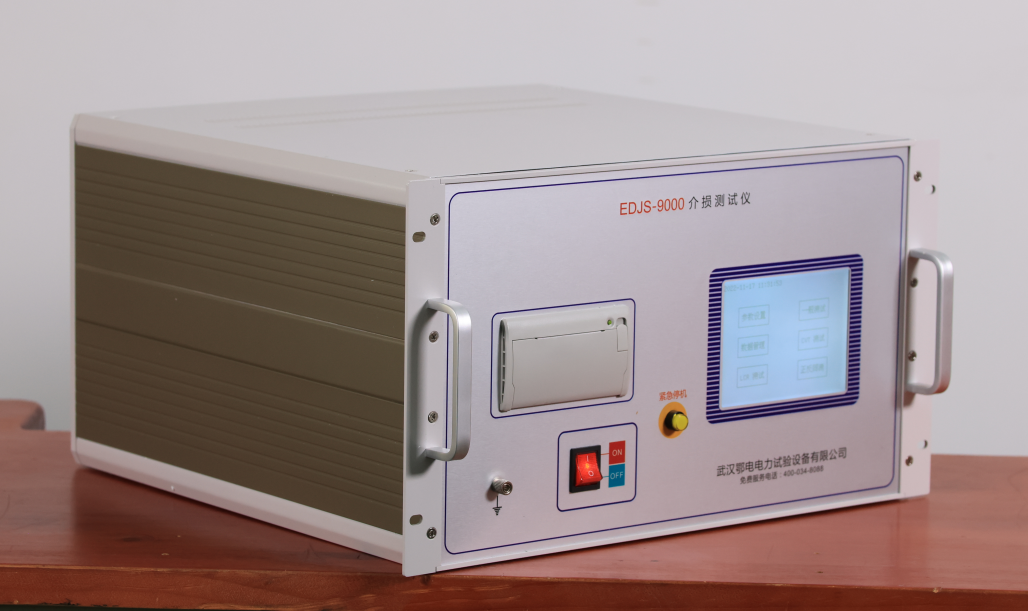

全自动介损测试仪（又称全自动介质损耗测试仪、抗干扰介损测试仪）是公司根据电力行业标准（如DL/T 962-2005、GB/T 1409-2006等）研发的高精度测试设备，主要用于发电厂、变电站、互感器制造厂及电力检修部门，全自动测量高压电力设备的介质损耗因数（tgδ）及电容量（Cx）。其核心优势在于抗干扰能力强、操作安全简便、测量精度高，适用于强电场环境下的现场测试。

二、核心技术原理

变频抗干扰技术

原理：采用异频测量（如20Hz~200Hz可调），避开工频（50Hz）干扰，通过变换分离干扰信号与被测信号，确保数据准确性。

优势：在变电站、发电厂等强电磁场环境中仍能稳定测量，解决传统工频法易受干扰的问题。

高压升压与安全保护

高压输出：内置高压升压变压器，可输出0.5kV~10kV可调高压，覆盖电容式电压互感器（CVT）、变压器套管等设备的测试需求。

安全设计：

过零合闸：减少合闸冲击，保护设备与被试品。

防雷击保护：内置浪涌吸收装置，防止雷击或操作过电压损坏仪器。

接地检测：自动检测接地状态，未接地时禁止升压，避免人身伤害。

正/反接线测量

正接线法：适用于被试品一端接地（如CVT、变压器套管），减少接地干扰。

反接线法：适用于被试品两端悬空（如离线设备），适应不同测试场景。

微机全自动控制

中文菜单操作：界面友好，参数设置、测试启动、结果显示一步完成。

自动测量流程：升压→加压→采样→计算→显示结果，全程无需人工干预。

数据存储与导出：内置存储器可保存多组测试数据，支持U盘导出或打印报告。

三、核心功能特点

高精度测量

介质损耗因数（tgδ）：分辨率0.001%，精度±（1%读数+0.001%）。

电容量（Cx）：分辨率0.1pF，精度±（1%读数+0.5pF）。

抗干扰能力强

变频技术滤除工频干扰，配合屏蔽设计，可在500kV变电站现场稳定工作。

多场景适用性

设备类型：变压器、互感器、断路器、套管、电容器等。

测试模式：支持CVT主电容C1/C2测量、全电流法、角差法等。

安全便捷设计

轻量化结构：便携式设计，方便现场搬运。

一键操作：测试流程简化，减少人为误差。

高压警示：升压过程中声光提示，确保操作安全。

四、应用场景

发电厂与变电站

定期检测主变压器、高压套管、CVT的绝缘性能，预防绝缘老化或受潮。

故障排查：通过tgδ异常升高定位设备缺陷（如局部放电、进水）。

互感器制造厂

出厂试验：验证互感器介质损耗是否符合标准（如GB/T 1409-2006）。

研发测试：分析新材料或工艺对介质损耗的影响。

电力检修部门

现场快速诊断：无需拆解设备，直接测量运行中的高压电器绝缘状态。

预防性试验：结合DL/T 596-2021等规程，评估设备健康度。

科研与试验室

高压电器绝缘材料研究：测量不同温度、频率下的tgδ变化。

新型设备开发：验证设计参数与实际性能的匹配性。

五、操作注意事项

环境要求：

温度：-10℃~50℃，湿度≤85%RH。

避免阳光直射、雨淋或腐蚀性气体环境。

安全规范：

测试前确认被试品已断电并充分放电。

高压线连接牢固，避免接触金属外壳。

测试过程中严禁触碰高压端子或拆解仪器。

维护保养：

定期用干布清洁仪器表面，避免灰尘积累。

长期不用时，每月通电一次并短接高压输出端放电。

运输时使用专用包装箱，防止震动损坏内部元件。

六、总结

全自动介损测试仪以变频抗干扰、高精度、安全便捷为核心优势，成为电力行业绝缘测试的首选工具。其广泛适用于发电、变电、制造及科研领域，通过全自动测量流程与多重安全保护，显著提升测试效率与数据可靠性，为高压设备的安全运行提供有力保障。
