铁芯电流检测仪操作指南

一、常规用途

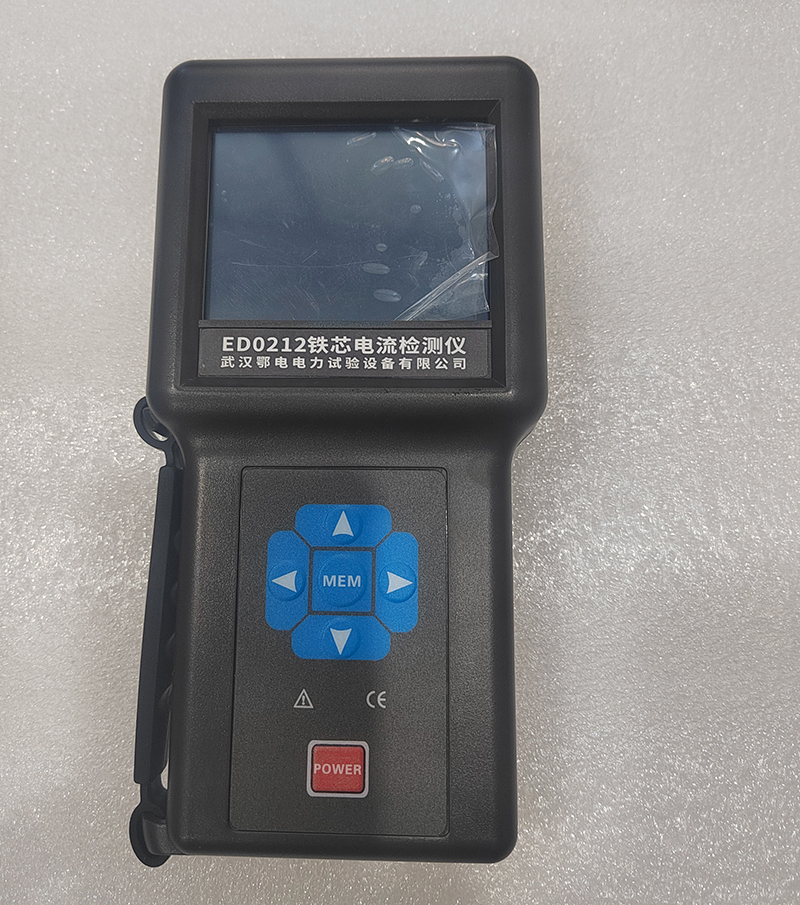

本铁芯电流检测仪专为变压器铁芯电流测量设计，采用全新技术，具备高效率、体积小、重量轻的特点。由ARM处理器控制，实现自检、数据处理、显示等功能自动化。仪器测量精度高，操作简便，适用于变电站、发电厂等场所的变压器、电抗器等电气设备的铁芯与夹件泄漏电流测试。采用CT双层磁屏蔽技术及零输入阻抗电流测量技术，有效抵抗外界磁场、电场干扰，确保测量精度、稳定性和可靠性。

二、仪器设置

开机与使用指南

按下开机键【ON/OFF】打开仪器。

使用【▲】【▼】【<】【>】键移动光标至“使用指南”，按【OK】键查看详细内容，通过显示屏右边【▲】【▼】方向键浏览。

按【ESC】键返回主菜单。

系统设置

在主菜单中，移动光标至“系统设置”，按【OK】键进入。

在“时间与日期设置”栏，使用【▲】【▼】键调整数值，按【TAB】键移至下一项（月、日、小时、分钟、秒钟）。

调整“对比度”（屏幕显示过淡或过深时），按【<】【>】键。

设置“背光关闭时间”，选择“常亮”、“常灭”或具体秒数（1至999秒）。

设置“自动关机时间”，选择“从不”或具体分钟数（1至999分钟）。

设置完成后，按【OK】键保存并返回主菜单；不保存则按【ESC】键。

查看系统状态与版本信息

在主菜单中，移动光标至“系统状态”或“版本信息”，按【OK】键查看，按【ESC】键返回。

三、测试步骤

进入测试界面

开机后显示主菜单，移动光标至“手动测试”，按【OK】键进入“开始测试”界面。

编辑站名

按【编辑站名】键，按【F1】键选定输入方式（en – EN – 中 – 数字 – 符号）。

使用【▲】【▼】【<】【>】键选择字符，按【OK】键输入，按【←】键清除，按【ESC】键保存并返回主菜单（中文输入为全拼）。

设置编号

按【设置编号】键，同样按【F1】键选定输入方式，操作同编辑站名。

启动测试

设置完成后，按【启动测试】键开始测试。

保存与停止测试

测试完成后显示结果，按【保存结果】键保存数据，按【停止测试】键结束测试。

四、USB存储

连接电脑

使用USB数据线连接电脑与仪器，回到主菜单，移动光标至“USB存储”，按【OK】键。

仪器显示“USB连接中…”，电脑上出现新的可移动磁盘。

处理数据

打开可移动磁盘，使用Excel等软件打开csv格式数据文件进行处理。

五、数据浏览

进入数据浏览界面

回到主菜单，移动光标至“数据浏览”，按【OK】键进入。

查看记录详情

使用【▲】【▼】键移动光标至要查看的记录，按【查看详情】键显示详细内容。

删除记录

按【删除所选】键删除当前记录，或按【删除全部】键删除全部记录，删除前会有确认提示。

导出记录

按【导出记录】键将当前存储记录全部导出为以“当前日期时间”为文件名的csv格式数据文件，连接电脑时可看到该文件。
