ZGF直流高压发生器综合指南

一、应用范围

ZGF智能型直流高压发生器专为高压电气设备设计，适用于以下场景：

电力部门：氧化锌避雷器、电力电缆、变压器、断路器、发电机等设备的直流耐压试验及泄漏电流测试。

工业领域：工矿、冶金、钢铁等企业动力部门对高压设备的定期检测与维护。

二、技术特点

高精度控制

采用AIPWM技术，修正PWM线性度误差，纹波系数≤0.2%，电压调节精度≤0.2%。

全量程平滑调压，稳定度≤0.2%，电压/电流误差≤0.2%±1个字。

智能保护与测量

AI技术设定过压/过流保护，替代传统数字拨盘开关，误差≤0.2%，避免电压漂移。

全自动氧化锌避雷器测量功能，支持0.75UDC1mA一键操作，自动生成并保存实验报告。

手动模式保留，支持任意电压/电流下打印及分段计时（T1总时间、T2分段时间）。

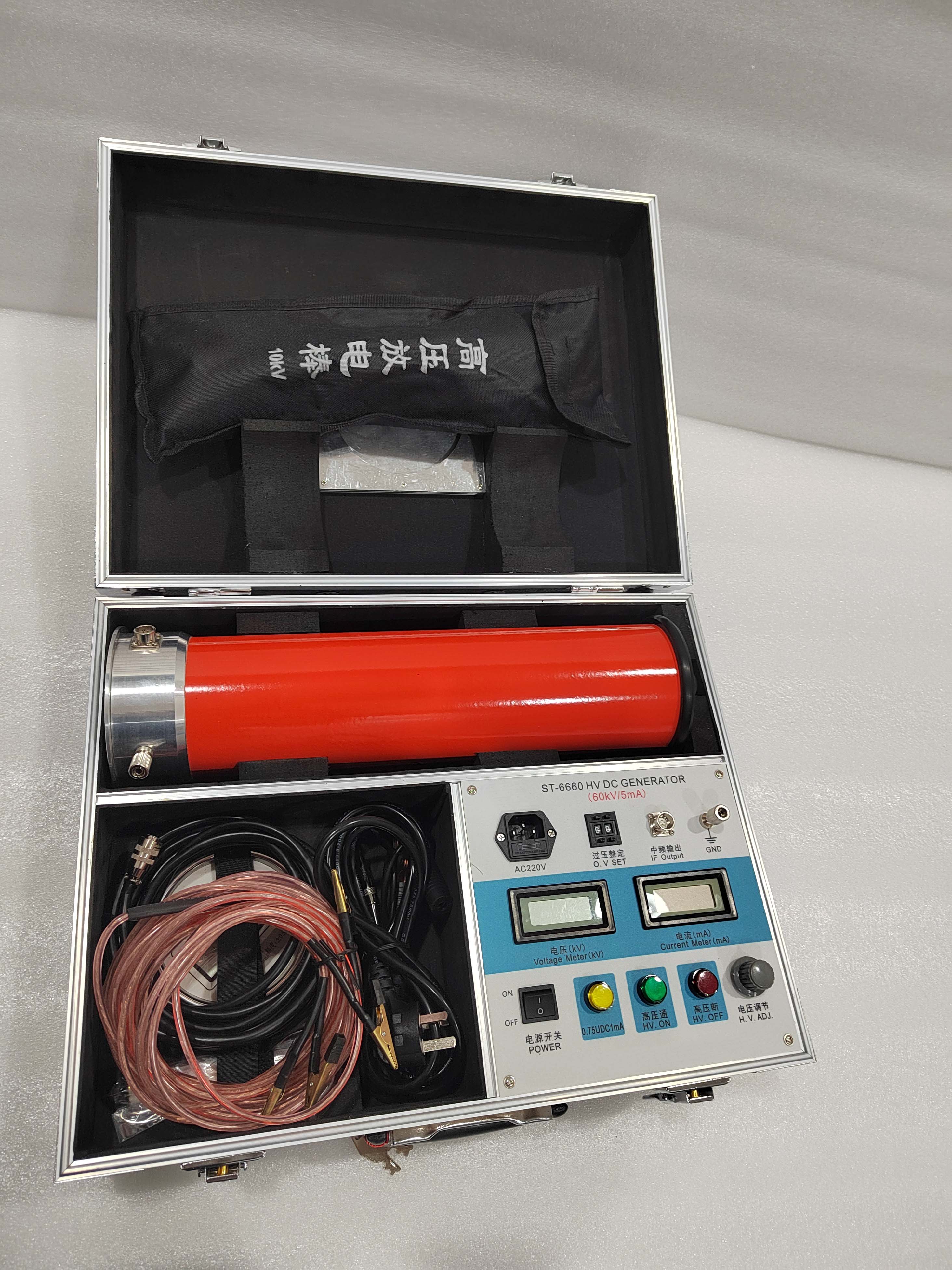

人性化设计

便携式机箱，集成万年历与时间功能，实验报告自动标注日期。

高压屏蔽电流表（数显微安表）独立电源开关，支持电池更换。

三、操作说明

1. 试验前检查

确认连接电缆无断路/短路，倍压筒无凝露。

使用五芯电缆连接倍压筒与控制箱，保持足够距离。

用≥2.5mm²铜线将被试品、倍压筒、控制箱可靠接地（一点接地，严禁串联）。

2. 空载升压试验

接通电源，绿灯亮表示电源接通。

按红色按钮，红灯亮表示高压接通。

顺时针调节调压电位器升压至所需值，记录电流表读数。

升压至过压保护设定值，验证保护动作（绿灯亮、红灯灭）。

调压电位器回零，关闭电源。

3. 泄漏及耐压试验

连接试品，按空载试验步骤升压至目标值（升压速度3-5kV/s）。

大电容试品需监视充电电流不超过最大值；小电容试品（如避雷器）需缓慢升压至95%后逐步调整。

0.75UDC1mA测量：升至UDC1mA后按黄色按钮，电压降至75%，保持1分钟读取微安数。

试验结束，调压电位器回零，按绿色按钮关闭电源。

4. 保护动作处理

红灯灭、绿灯亮时，立即关闭电源，调压电位器回零。

等待1分钟使低压电容器放电，重新空载试验并排查故障。

四、操作步骤详解

1. 使用前准备

检查设备完整性，确认电缆无损坏。

取出倍压筒，连接电源线、电缆线、接地线（专用接地线，一点接地）。

电源开关置于关断位，调压电位器归零，过压/过流保护设为1.15-1.20倍测试电压。

2. 空载试验验证

接通电源，按红色按钮启动高压，缓慢升压至目标值。

观察控制箱及电缆异常，必要时用外接分压器校准电压指示。

触发过压保护，确认保护电路动作正常。

3. 试品试验流程

连接试品，按空载步骤升压至目标值。

小电容试品（如避雷器）需分步升压至95%后精细调整。

全自动模式下直接启动测试，自动生成报告。

4. 放电与安全操作

小电容试品通过倍压筒内部电阻放电；大电容试品需自放电至20%以下后，用放电棒接地。

充分放电后挂接地线，方可拆除高压引线。

五、测量方法

常规泄漏电流测量

悬空试品线升压至试验电压，记录电晕电流I’。

连接试品后升压，读取总电流I1，计算泄漏电流I0=I1-I’。

精密测量

高压侧串入GL型高压微安表，使用屏蔽线连接，排除表面泄漏影响。

避雷器专项测量

接地端可分开时，在底部串入电流表，用屏蔽线连接并绕制裸铜线排除表面电流。

六、注意事项

75%按键复位：带负载时按下75%键后，必须按复位键使按键弹起，避免设备损坏。

接地要求：严禁接地线串联，必须使用专用接地线实现一点接地。

电池维护：数显微安表换电池时需旋紧后盖，防止电源异常。

ZGF直流高压发生器通过智能化设计与高精度控制，为高压电气设备试验提供了安全、高效的解决方案，操作人员需严格遵循流程以确保试验准确性及设备寿命。
