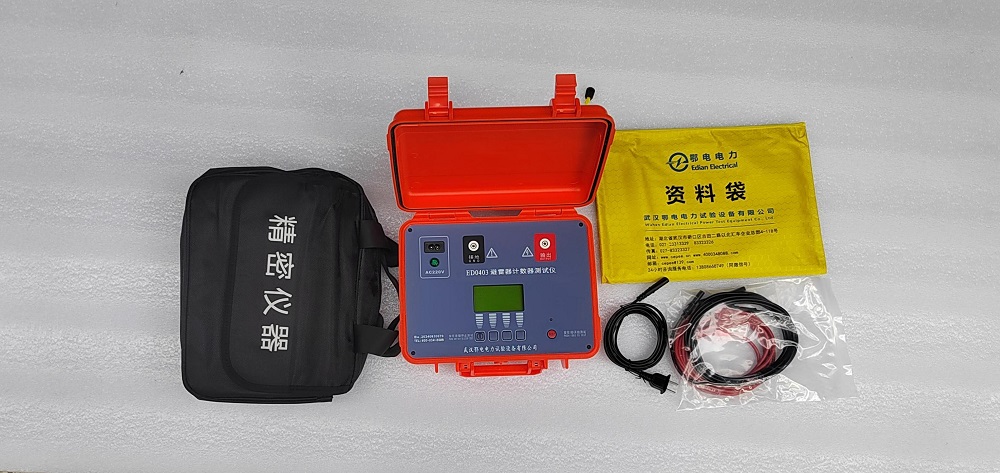

避雷器放电计数器测试仪（交直流）综合解析

一、核心功能与适用场景

功能定位

该测试仪是专用于校验避雷器放电计数器动作可靠性的电力检测设备，通过模拟雷击冲击电流（8/20μs波形、幅值＞100A），验证计数器能否准确记录动作次数，确保其机械和电气性能正常。

适用场景

电力行业：35kV及以上电压等级变电站、发电厂等场所的避雷器在线检测。

气象与防雷：气象站、石油化工装置等雷电多发区域的防雷系统维护。

工业领域：需监测过电压保护设备动作次数的工业场景（如轨道交通、新能源电站）。

支持标准

DL/T 381-2010：电力行业标准，规范避雷器放电计数器技术要求。

DL/T 848.1-2004：高压试验设备通用技术条件。

GB 18802.1-2002：低压电涌保护器（SPD）标准，间接关联计数器性能要求。

二、技术参数与性能特点

关键技术指标

输出冲击电流波形：8/20μs（标准雷电波），符合IEC 60060-1国际标准。

电流幅值：＞100A（峰值），可适配JS8、JS9等多型号计数器。

输出电压范围：600V-2400V（多档可调），支持不同避雷器额定电压需求。

供电方式：交直流两用（AC220V/锂电池），锂电池支持连续测试≥300次。

外形尺寸：375×270×155mm³，便携式设计，适合现场作业。

整机重量：6.12kg，轻量化设计，减轻操作负担。

核心优势

高精度模拟雷击：8/20μs波形精准复现雷电冲击特性，确保测试结果真实可靠。

交直流双供电：内置锂电池支持无电源现场测试，AC220V供电模式适合长时间连续作业。

多档位调节：输出电压和电流可调，适配不同型号避雷器的测试需求。

安全防护：具备反极性保护、自动泄放残压功能，防止操作人员触电或设备损坏。

三、操作流程与注意事项

测试前准备

安全检查：确认避雷器接地线连接可靠，佩戴绝缘手套。

仪器自检：检查锂电池电量（若不足需充电3-4小时），选择合适输出档位。

接线：将测试仪高压输出线接计数器高压端，接地线接计数器接地端或接地网。

测试步骤

充电：按下“充电”按钮，仪器内部电容器充电至预定电压（指示灯亮起）。

放电测试：按下“测试”按钮，释放脉冲电流，观察计数器数字是否增加1。

重复测试：若需多次验证，间隔≥30秒，防止仪器过热。

复位：测试完成后，对仪器进行放电操作，拆除接线。

注意事项

安全第一：输出端充电后存在高压，务必在放电完成后触摸接线头。

档位选择：根据计数器最小动作电流选择合适档位，避免电流过大损坏设备。

定期校准：建议每年送计量部门校准一次，确保输出电流准确性。

环境要求：工作温度-20℃~55℃，避免在腐蚀性气体或剧烈震动环境中使用。

四、仪器别名与选型建议

常见别名

雷击计数器测试仪、避雷器放电计数器校验仪、交直流雷击计数器校验器等。

命名差异主要源于功能侧重（如“校验仪”强调精度，“测试仪”强调操作便捷性）。

选型建议

便携性需求：选择体积小、重量轻（如≤4kg）的型号，适合高空或狭窄空间作业。

高精度需求：优先选择支持LCD显示屏实时显示冲击次数和电流波形的型号。

扩展功能：若需数据导出，可选配RS232接口或支持U盘存储的型号。

预算范围：基础款价格约5000-10000元，高端款（带数据记录、多语言界面）价格约15000-30000元。

五、行业应用案例

变电站避雷器检测

某电力公司使用该测试仪对220kV变电站避雷器计数器进行年度检测，发现3台计数器存在动作滞后问题，及时更换后避免潜在过电压事故。

气象站防雷维护

某气象局在雷雨季前对观测站避雷器计数器进行测试，验证其动作可靠性，确保气象设备安全运行。

石油化工装置检测

某炼化企业使用该测试仪对储罐区避雷器计数器进行检测，符合GB 15599-2009《石油与石油设施雷电安全规范》要求。
