励磁系统小电流开环测试仪

一、概述

随着我国电源建设的快速发展，发电机单机容量不断提升，励磁系统的额定电压和电流显著增大，其安全性和可靠性成为保障机组稳定运行的关键。励磁系统开环小电流试验是静态调试和大修试验中的重要环节，主要用于验证励磁调节器的控制功能、脉冲触发可靠性、晶闸管完好性及同步信号回路的相序和相位等。

传统试验需外接380V交流电源、电阻负载和录波器，现场准备繁琐、效率低且存在安全隐患。为解决这一问题，我司研发了励磁系统小电流开环测试仪，集成电源变换、负载电阻和显示存储功能，实现数字化、小型化、便携化操作，适用于各类励磁控制系统的全面检测和故障快速定位。

核心优势：

全面检测：同步信号相位/相序、脉冲输出接线、控制角范围、全控桥触发及主回路状态。

故障定位：快速诊断测量回路、同步信号回路、脉冲干扰、可控硅触发等典型故障。

高效便捷：简化现场接线，缩短试验时间，降低劳动强度，提升安全性。

二、规格与技术特性

三、结构与工作原理

3.1 系统组成

测试仪由三大模块构成：

测试电源：采用电力变换技术将380V交流转换为50V/70V/85V/100V多档三相电压，供励磁控制器小电流试验使用。

电阻负载：根据被测整流柜晶闸管参数动态调整，确保试验安全性。

波形录波仪：实时采集并显示交流、直流、脉冲波形，支持U盘存储。

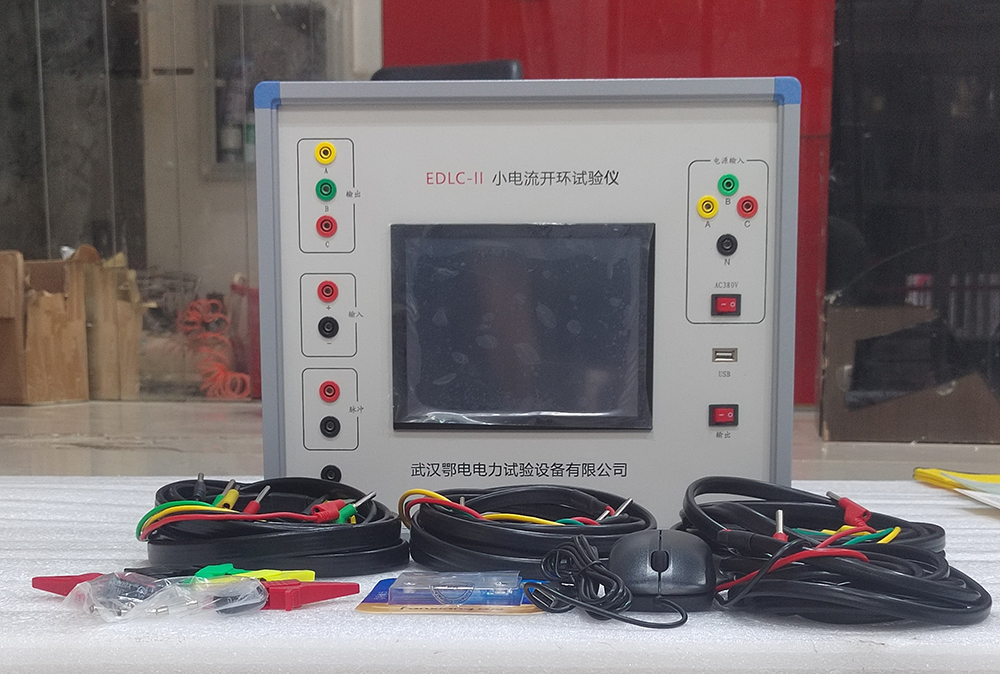

3.2 面板功能

输出接口：ABC三相交流主输出（50V）、辅助输出（四档可调）。

输入接口：直流输入（接整流柜直流输出）、脉冲输入（接调节器脉冲信号）。

USB接口：插入U盘存储波形数据。

电源开关：三相四线380V供电控制。

显示屏：触摸操作界面，支持参数设置、波形采集与保存。

3.3 工作流程

电源变换：380V交流经降压和功率放大，输出多档试验电压。

负载匹配：根据晶闸管特性调整电阻值，模拟实际工况。

信号采集：录波仪实时监测整流柜输出波形，分析同步信号、触发脉冲及导通角。

四、使用操作说明

4.1 试验接线

交流输入：ABC三相接可控硅前端。

直流输入：接整流柜直流输出端。

脉冲输入：接励磁调节器脉冲信号端。

电源连接：三相四线380V交流供电。

USB存储：插入U盘用于波形保存。

4.2 操作步骤

开机初始化：接通电源，触摸屏显示系统Logo，加载完成后进入主界面。

参数设置：

选择功率柜编号（列表框选择）。

设置辅助输出电压（默认50V，按需调整至70V/85V/100V）。

波形采集：

点击“开始采集”，实时显示40ms刷新周期的直流波形。

点击“停止采集”结束试验。

数据保存：

点击“保存图像”，波形以JPG格式存入U盘。

若未检测到U盘，数据自动保存至本机FLASH，后续可通过“NandFlash”盘符导出。

退出程序：点击“退出程序”，返回Wince界面，关闭电源并拔出U盘和测试线。

4.3 录波图形分析

横坐标：时间（毫秒），纵坐标：电压（0-20ms内含6个规则波头）。

关键参数：

Udc：整流柜直流侧电压。

Uac：整流柜交流侧电压。

α：实测晶闸管导通角（与装置显示值偏差需在允许范围内）。

合格标准：

波形在0-20ms内包含6个完整波头。

实测导通角与装置显示值偏差≤允许值。

五、应用场景

新建机组调试：验证励磁系统基本功能及脉冲触发可靠性。

大修试验：检测晶闸管老化、同步信号相位偏移等隐患。

故障排查：快速定位脉冲丢失、导通角异常等典型问题，缩短停机时间。

结语

励磁系统小电流开环测试仪通过集成化设计，显著提升了试验效率与安全性，为电力行业提供了一种高效、可靠的励磁系统检测解决方案。
