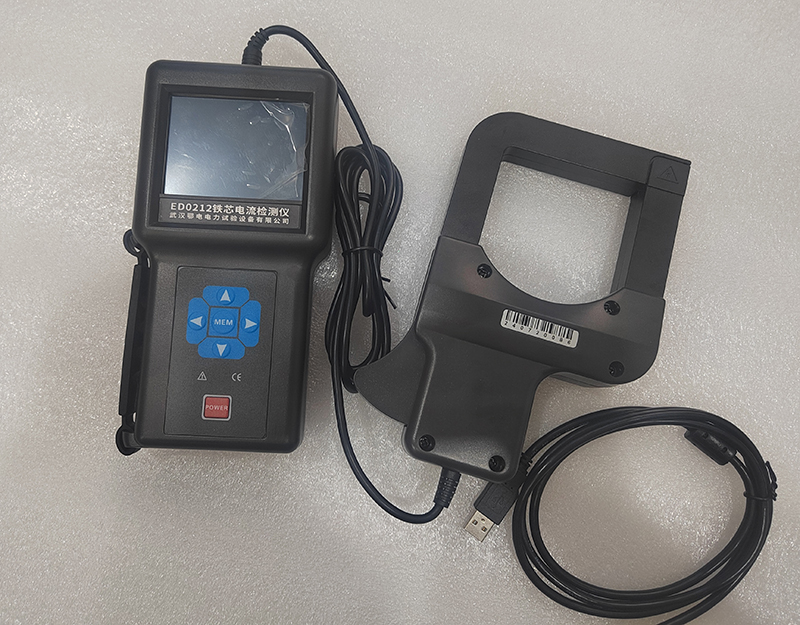

智能铁芯电流检测仪使用方法及注意事项

一、使用方法

准备工作

外观检查：确认仪器外观完好，配件齐全（主机、电流钳、通讯线、监控软件等）。

钳口清洁：用干燥软布擦拭电流钳钳口，确保无杂物或油污。

电源连接：

使用交流电源时，接入220V±10%、50Hz±1Hz的电源适配器。

使用内置锂电池时，确保电量充足（长期存放需定期充放电，避免电池损坏）。

仪器连接：将电流钳与主机正确连接，确保接口牢固。

开机与参数设置

开机：按下电源键，进入主界面。若液晶屏闪烁，可能电池电量不足，需更换电池。

参数设置：

日期时间：在主界面选择“时钟设置”，按方向键调整年、月、日、时、分。

试品编号：为区分不同测试对象，设置唯一编号以便后续查询。

报警临界值：根据变压器技术规范设置报警电流（通常铁芯接地电流正常值＜100mA，异常时可能达数安培）。

自动关机时间：默认5分钟后自动关机，可调整为000-999分钟（000表示不关机）。

测量操作

钳口定位：

将电流钳钳住变压器铁芯接地扁钢、电缆或扁钢地线，确保钳口紧密闭合，导线位于钳口中心。

若使用钳形设计，无需断开接地线，但需避开强电磁场（如变压器旁）。

启动测试：

在主界面选择“数据测量”，按确定键进入测试界面。

仪器自动测量并显示电流大小、频率及波形。若显示“OL”符号，表示电流超量程，需切换至更高量程。

低端电流测量（0.1mA-1.00A）：

手动开合钳口两次，待液晶显示电流值＜10.0mA后，再夹入铁芯或导线。

测量时以电流值稳定后3秒内的读数为准，若需重新测量，需让钳子离开铁芯后重复操作。

数据处理与存储

数据保存：在测试界面按“保存”键，仪器自动存储电流、波形、时间及试品编号（最多200组）。

数据查阅：在主界面选择“数据查阅”，按方向键翻阅历史记录，支持删除全部数据（需谨慎操作）。

数据导出：通过USB接口将数据导入电脑，使用监控软件进行进一步分析（支持波形显示、报警值设置、历史数据打印等功能）。

二、注意事项

安全操作

人员资质：测试需由经培训并取得授权资格的人员操作，严格遵守安全规则，防止触电。

高压禁忌：禁止测试电压超过600V的线路，避免电击风险。

环境要求：

避开雷雨天气及强电磁场环境（如变压器旁），以免影响测量精度。

禁止在易燃、易爆或危险场所测试。

绝缘防护：测试时穿戴绝缘手套、护目镜，确保测试线绝缘层无破损。

仪器保养

钳口维护：定期清洁钳口，避免使用腐蚀剂或粗糙物擦拭，防止钳口接合面受损。

存放条件：长期存放时，取出电池，避免漏液损坏仪器；存放于干燥、通风、无结露的环境，避免高温潮湿或日光直射。

校准周期：定期对仪器进行校准和维护，确保性能稳定。

测量规范

接线正确性：确保电流钳与主机连接牢固，导线接触良好，避免虚接导致数据跳变。

量程选择：根据被测电流范围选择合适量程，避免超量程损坏仪器。

避免干扰：测量时远离主变上油箱与下油箱交接处，减少外界干扰。

操作禁忌：

禁止同时操作2个或以上按键，否则操作无效。

禁止触摸输入插孔，测试线需撤离被测导线后才能从仪器上拔出。

禁止在仪器潮湿状态下使用或更换电池。
