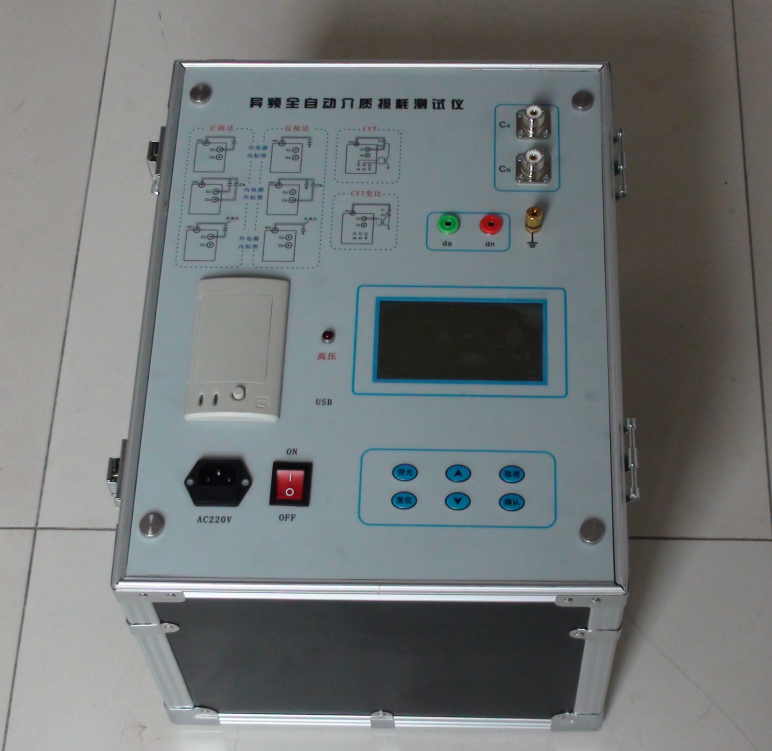

电缆超低频介损检测解决方案

一、产品定位与标准支持

专为发电厂、变电站、互感器制造及电力检修部门设计的高精度测试设备，用于全自动测量高压电力设备（如电缆、变压器、电容器、CVT等）的介质损耗正切值（tgδ）及电容量（Cx）。
遵循标准：

DL/T 962-2005《高压介质损耗测试仪通用技术条件》

DL/T 1154-2012《高压设备介质损耗因数试验导则》

GB/T 1409-2006《测量电气绝缘材料在工频、音频、高频下电容率和介质损耗因数的试验方法》

JJF 1095-2002《互感器校验仪校准规范》

二、产品别称

抗干扰介损测试仪

全自动介质损耗测试仪

变频抗干扰介损测试仪

异频抗干扰介质损耗测试仪

三、核心功能与技术优势

变频抗干扰技术

采用45Hz/55Hz、55Hz/65Hz双频切换，结合数字陷波滤波，有效滤除50Hz工频干扰，确保强电场环境（如变电站、发电厂）下的测量精度。

测试频率可调范围：40Hz~70Hz，兼容工频电源与串联谐振电源。

高精度测量能力

介损测量范围：0.001%~50%，分辨率0.001%，准确度±(读数×1% + 0.00040)。

电容测量范围：

内施高压：3pF~60000pF（10kV电压下），60pF~1.0μF（0.5kV电压下）。

外施高压：3pF~1.5μF（10kV电压下），60pF~30μF（0.5kV电压下）。

测试电压：0.5kV~10kV可调，支持500V步进调整。

全场景适配性

测试模式：支持正接法、反接法、CVT自激法，满足不接地或直接接地设备的测试需求。

CVT专项测试：可测量电容式电压互感器（CVT）的tgδ、主电容C1、C2电容量，且无需拆除高压引线。

绝缘油测试：配专用油杯，支持绝缘油介质损耗分析。

应用场景：车间、实验室、科研单位及现场检修，覆盖高压电器设备全生命周期检测。

安全与操作便捷性

安全保护：

高压升压变压器内置，输出0.5kV~10kV高压，具备过零合闸、防雷击、过压/过流保护。

强制接地检测，未接地设备禁止升压，确保操作安全。

操作界面：105mm×65mm超大液晶屏，中文菜单导航，微机全自动完成测试流程。

数据管理：内置日历芯片与大容量存储器，支持历史记录查询、打印输出及U盘导出。

四、技术原理

介质损耗原理

电介质在交流电压下，电压与电流间存在相角差ψ，其余角δ称为介质损耗角。δ的正切值（tgδ）是衡量绝缘性能的核心参数，值越小表明绝缘越优良。

测试流程

标准回路（Cn）：由内置高稳定度SF6标准电容器构成，提供基准信号。

被试回路（Cx）：连接被测设备，采集实际电流信号。

信号处理：通过取样电阻、前置放大器及A/D转换器，实时采集两回路电流幅值与相位差。

矢量运算：数字信号处理器（DSP）运用数字化实时采集方法，计算试品的电容值与介损正切值。

五、应用场景

电缆耐压与介损检测

评估电缆绝缘老化程度，预防因介质损耗超标引发的击穿事故。

变压器/互感器绝缘测试

测量绕组间绝缘介损，判断绝缘状态及受潮情况。

电容器性能验证

验证电容器介损与电容值是否符合标准，确保设备安全运行。

绝缘油质量分析

通过油杯测试油介质损耗，评估油质劣化程度，指导油务处理。

六、使用注意事项

适用场景限制

仅适用于停电设备测试，非停电设备需保持断电状态。

发电机供电时，输出零线必须接地，避免接地错误提示。

操作规范

测试前需对被测设备进行绝缘电阻检测，确认无短路或接地故障。

根据设备耐压等级选择仪器升压档位，避免击穿或损坏仪器。

环境与维护

输入电压范围：AC220V±10%（198V~242V），最大输入电压不超过AC264V。

仪器需存放于干燥、无剧烈震动环境，避免内部元件受损。
