电缆震荡波局部放电试验系统性介绍

一、电缆震荡波局部放电试验推广的背景

1. 传统试验手段的局限性

（1）绝缘电阻测量

工具：兆欧表（输出电压通常≤5kV）。

局限性：

仅反映整体绝缘电阻值，无法定位局部缺陷（如气隙、杂质、半导体层突起）。

对轻微缺陷不敏感，例如早期电树或水树枝发展初期。

无法评估绝缘劣化趋势，需结合其他试验综合判断。

（2）交流耐压试验

原理：通过变压器或串联谐振装置施加高压（如2.5U₀，持续5分钟）。

局限性：

破坏性风险：高压可能加速轻微缺陷恶化（如绝缘内气隙击穿扩展），导致“试验通过后短期故障”。

设备体积大：传统工频试验装置重量大、搬运困难，不适合现场灵活测试。

能耗高：需大容量电源，对现场供电条件要求苛刻。

2. 基于管理水平提升的需求

案例：广州供电局与新能源电网公司合作，引入振荡波局放检测技术，实现以下目标：

全覆盖检测：推广至全局配网工程，覆盖电缆中间接头、终端头等关键部位。

隐患提前发现：在亚运会保供电中，通过振荡波检测定位多处缺陷（如接头压接松动、绝缘划伤），避免停电事故。

数据驱动决策：建立局放数据库，结合历史数据预测绝缘劣化趋势，优化检修周期。

二、电缆震荡波局部放电试验的原理

1. 核心原理

等效电路模型：电缆等效为电容（C），与电感线圈（L）串联，通过快速关断开关实现直流预充电→振荡放电的转换。

局放激发机制：

振荡电压极性快速反转时，缺陷处电场强度突变，引发局部放电。

局放信号频率范围：通常为100kHz~30MHz，需高频耦合器捕捉。

2. 试验流程

直流预充电：对电缆施加直流高压（如U₀），使电缆电容充满电荷。

振荡放电：断开直流源，电感与电缆电容形成谐振回路，产生衰减振荡电压（频率范围：数十Hz至数百Hz）。

信号采集：高频耦合器检测局放脉冲，同步记录电压波形与局放时序。

三、电缆震荡波局部放电试验的优点

1. 非破坏性检测

加压方式：分9级逐步升压，每级电压维持时间短（约几百毫秒），总能量仅为交流耐压的1%以下。

对比数据：

交流耐压：2.5U₀持续5分钟，可能引发绝缘累积损伤。

振荡波试验：1.7U₀振荡多次，总时间≤1分钟，绝缘损伤可忽略。

2. 缺陷精准定位

行波法原理：

局放脉冲沿电缆双向传播，通过测量两脉冲到达时间差（Δt）计算位置：
公式为：x = (L + v · Δt) / 2
（v为波速，XLPE电缆中约170m/μs）。

定位精度：±1m以内，适用于长电缆（如数公里）的缺陷定位。

3. 现场适用性强

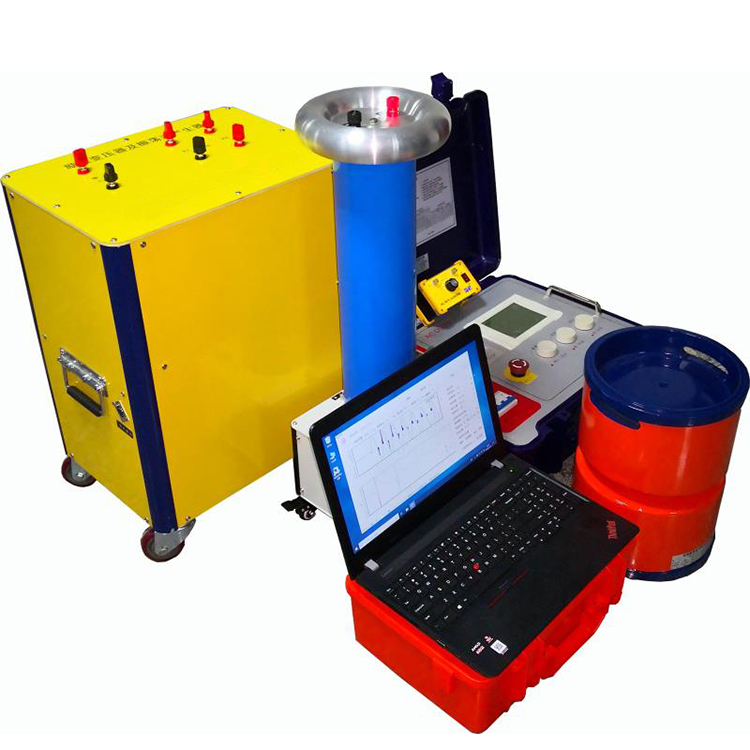

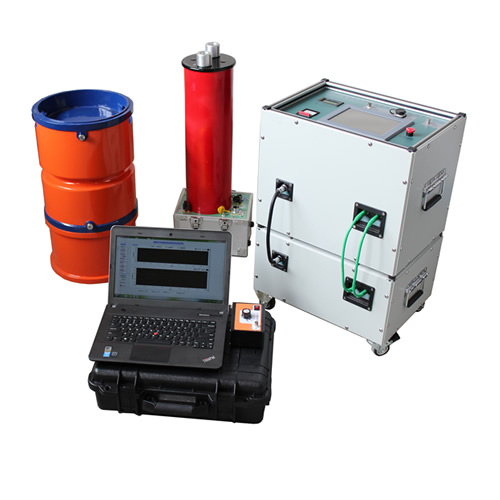

设备便携性：

振荡波系统重量≤50kg，可拆分为模块由单人搬运。

电源需求：220V单相或380V三相，适应现场供电条件。

操作效率：单条电缆测试时间≤30分钟，适合大规模推广。

四、电缆局部放电的成因与危害

1. 局放成因分类

制造缺陷：金属杂质、气孔、半导体层突起，重点在新电缆验收检测。

安装缺陷：接头压接松动、绝缘划伤、密封不良，需投运前及运行中定期检测。

运行老化：电树、水树枝、化学腐蚀，用于长期运行电缆状态评估。

2. 局放危害机制

短期影响：局放能量小（通常≤1pC），不直接引发击穿。

长期影响：

化学腐蚀：局放产生臭氧（O₃）和硝酸（HNO₃），加速绝缘老化。

电热效应：局放点温度升高（可达数百℃），导致绝缘碳化。

树枝化发展：局放引发电树生长，最终形成贯穿性通道。

五、图谱分析与状态评估

1. 局放信号特征识别

典型图谱类型：

相位分布模式（PRPD）：局放脉冲在电压周期中的分布规律（如与电压峰值同步）。

脉冲序列模式（PRPS）：局放脉冲幅值、时间间隔的时序特征。

判断依据：

放电幅值随电压升高显著增加。

放电重复率（次/秒）与电压相位强相关。

排除干扰信号（如无线电干扰、开关操作过电压）。

2. 状态评估与检修策略

轻微局放：放电幅值小于50pC，重复率低。建议纳入监测计划，缩短检测周期。

中等局放：放电幅值50~200pC，重复率中等。建议计划检修，更换可疑接头。

严重局放：放电幅值大于200pC，重复率高。建议立即停电处理，更换电缆段。

六、应用案例与效果

案例1：某10kV电缆中间接头缺陷定位

问题：运行中频繁跳闸，传统耐压试验通过但怀疑接头存在隐患。

检测：振荡波试验发现距测试端120m处接头局放幅值达300pC。

处理：开挖后发现接头压接管与绝缘层间存在气隙，重新制作接头后投运正常。

案例2：亚运会保供电专项检测

规模：检测110kV电缆线路12条，总长度85km。

成果：发现局放缺陷23处，其中严重缺陷5处，避免可能导致的停电事故3起。

七、技术发展趋势

多参数融合诊断：结合局放、红外测温、超声波检测，提高缺陷识别准确率。

AI辅助分析：利用深度学习模型自动识别局放图谱特征，实现智能化评估。

便携式设备升级：开发更轻量化、高灵敏度的振荡波系统，适应复杂现场环境。
