10kV高压电缆耐压试验中的介损测试：技术解析与应用指南

一、介损测试的核心作用

介质损耗因数（介损，tanδ）是衡量高压电力设备绝缘性能的关键指标，反映绝缘材料在交变电场下的能量损耗。在10kV高压电缆耐压试验中，介损测试的核心价值在于：

绝缘缺陷早期诊断：检测电缆绝缘层是否存在受潮、老化、局部放电等隐患，避免因绝缘劣化引发击穿事故。

质量验收依据：作为电缆出厂、安装及投运前的必检项目，确保电缆绝缘性能符合标准（如GB/T 50150-2016、DL/T 596-2021）。

状态评估工具：通过长期监测介损变化趋势，评估电缆绝缘寿命，为预防性维护提供数据支持。

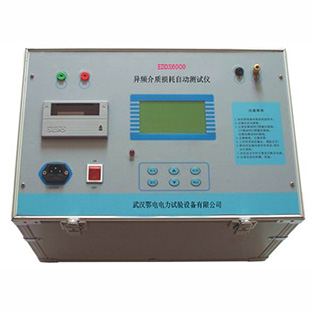

二、专用介损测试仪的技术架构

针对10kV电缆的介损测试，专用仪器采用一体化变频调压设计，集成以下核心模块：

变频电源系统：

通过逆变器生成45Hz/55Hz或55Hz/65Hz双频测试电源，避开工频（50Hz）干扰，提升测试精度。

输出电压连续可调（0.1kV~12kV），适应不同电压等级电缆的测试需求。

高压升压模块：

内置升压变压器，将变频电源输出电压升至测试所需高压（如10kV电缆需≥10kV测试电压）。

采用SF6高稳定度标准电容器作为参考，确保电容测量误差≤0.5%。

介损测试电桥：

采用数字化控制技术，结合高速采样电路（采样率≥100kHz），实时捕捉被试品电流信号。

通过相位比较法计算介损值（tanδ），分辨率达1×10⁻⁴，重复性误差≤1%。

抗干扰设计：

数字陷波技术：滤除工频谐波干扰，即使在强电场环境下（如变电站现场）仍能保证测试稳定性。

屏蔽接地设计：仪器外壳与高压回路双重接地，避免电磁泄漏影响结果。

三、产品核心功能与操作优势

多模式测试能力

内/外高压模式：支持内置高压源（适用于实验室）或外接高压源（适用于现场长电缆测试）。

正/反接法：正接法（高压端接地）适用于一般电缆；反接法（低压端接地）适用于电缆终端或GIS设备。

自激法：利用被试品自身电容作为谐振元件，无需外接标准电容器，简化测试流程。

CVT一键测试：同步测量电容式电压互感器（CVT）的C1、C2介损及电容量，并计算变比和电压角差，效率提升50%。

智能化操作体验

105mm×65mm超大液晶屏：中文菜单分屏显示（左功能区+右状态区），操作步骤可视化，无需专业培训。

一键自动测试：设定参数后，仪器自动完成升压、测量、降压全过程，单次测试时间≤3分钟。

数据管理功能：

内部存储≥1000组历史记录，按时间/设备分类查询。

支持U盘导出数据，通过专用软件生成Word/PDF报告，符合ISO 9001质量管理体系要求。

安全防护机制

多重保护：输入电压波动保护（±15%）、输出短路保护、过压/过流保护（阈值可设）、温度保护（≥65℃自动停机）。

接地检测：未接地时禁止升压，避免人身触电风险。

绝缘油测试扩展：配套绝缘油杯，可测量变压器油、电缆油的介损及击穿电压，扩展应用场景。

四、10kV电缆介损测试典型应用场景

出厂验收测试

测试对象：新生产10kV交联聚乙烯（XLPE）电缆。

测试标准：GB/T 11017.3-2014要求tanδ≤0.001（20℃）。

操作流程：

电缆长度≤50m时采用正接法，直接连接仪器高压输出端；

电缆长度＞50m时采用反接法，通过外接高压引线减少分布电容影响；

测试频率选55Hz，避开工频干扰，结果重复性≤0.0002。

现场安装后测试

测试对象：变电站10kV电缆终端头。

测试难点：现场存在强电磁干扰，需采用反接法+数字陷波技术。

解决方案：

仪器接地线直接连接电缆金属护层，确保接地良好；

设置测试频率为65Hz，陷波带宽±1Hz，滤除50Hz谐波；

测试结果与实验室数据对比，偏差≤5%即为合格。

运行中状态监测

测试对象：运行5年以上的10kV电缆中间接头。

监测周期：每2年一次，结合红外测温、局部放电检测形成综合评估。

数据分析：

若tanδ年增长率＞15%，需缩短监测周期或计划更换；

若电容量变化＞2%，可能存在绝缘老化或受潮，需进一步诊断。

五、选型与使用注意事项

仪器选型关键参数

电压范围：确保仪器最高输出电压≥1.1倍电缆额定电压（如10kV电缆需≥11kV）。

电容测试范围：根据电缆长度计算电容值（如1km 10kV XLPE电缆电容约0.2μF），选择仪器量程≥0.5μF。

频率分辨率：优先选择0.1Hz分辨率仪器，避免频率偏差导致测试误差。

现场测试规范

环境要求：温度5~40℃，湿度≤80%，避免阳光直射或雨淋。

接线规范：高压引线采用屏蔽电缆，长度≤5m，减少分布电容影响。

校准要求：每年送计量机构校准一次，确保量值溯源。

常见问题处理

数据波动大：检查接地是否良好，或改用反接法测试。

升压失败：确认输入电源电压正常，或检查仪器保护功能是否触发。

CVT测试异常：检查C2电容是否接地，或采用自激法重新测试。

六、行业趋势与发展方向

技术升级

超低频介损测试：向0.1Hz及以下频率拓展，进一步降低测试电源容量需求。

无线化设计：通过蓝牙/Wi-Fi传输数据，减少现场接线工作量。

AI辅助诊断：结合大数据分析，自动识别绝缘缺陷类型并给出维修建议。

市场拓展

新能源领域：适配海上风电、光伏直流电缆的介损测试需求。

国际市场：通过CE、UL等认证，拓展欧美、东南亚市场。

结语：10kV高压电缆介损测试是保障电网安全运行的关键环节，专用介损测试仪通过变频调压、抗干扰设计及智能化操作，显著提升了测试精度与效率。用户需根据实际需求选择合适仪器，并严格遵循测试规范，以确保数据可靠性，为电缆全生命周期管理提供科学依据。
