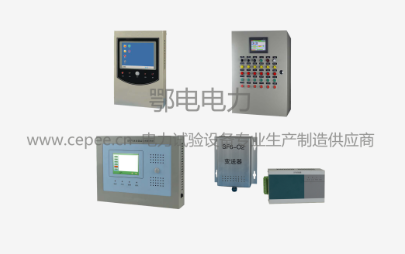

ED0502E型SF6泄漏监控报警系统


产品简介

ED0502E型SF6泄漏监控报警系统,是根据当前电力系统强调安全生产的形势,为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线检测系统。
系统主要检测环境空气中SF6气体含量和氧气含量,当环境中SF6气体含量超标或缺氧,能实时进行报警,同时自动开启通风机进行通风,并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。
系统采用声速原理,能够实时、定量测量SF6浓度,哪怕在SF6浓度在50ppm(v/v)也能有效地检测。不仅可以达到保障人身安全的目的,而且还能确保设备正常运行;原装进口高稳定的超声波传感器和氧传感器,可以为现场工作人员提供更多一层可靠保护。
    本系统可广泛应用于各种电压等级的SF6开闭室、SF6开关室、 组合电器室(GIS室)、SF6主变室等。



产品特点

1.先进的测试原理
    系统采用声速原理,可定量、实时在线测量SF6泄漏气体含量,克服了传统测量方法如负电晕放电法和卤素传感器法只能定性判别是否越限的缺陷,能够准确得到气体中SF6含量。
2.高可靠性
系统采用双差分处理方法,有效克服了温度、湿度对测量结果的影响,消除了传统产品的缺陷。系统经检测,安全符合《JJG 914-1996六氟化硫检漏仪检定规程》要求!
3.安全性
系统采用24V直流电源通往各检测探头,避免了其它系统采用220AC电源,确保系统的安全性。
4.多重检测功能
    主要针对SF6气体泄漏和缺氧状况进行检测,并兼有温度、湿度等环境数据的辅助检测功能,完全符合《电业安全工作规程》要求。
5.早期现场报警技术
    微量检测技术能发出早期现场警报,并指示气体泄漏位置,及时通知危险地点内人员疏散,寻找及消除泄漏源,保护运行设备。
6.现场总线设计
    一根电缆连接所有检测探头及主机,可分立可组合,具有很高的现场适应性。
7.多点组网检测
    单个变电站最多54点同时检测,满足现场环境需要,提高检测可靠性。
8.报警记录查询功能
    主机配有大容量数据存储器,可存储多条报警记录,方便查询。
9.历史数据记录和查询
    主机配有大容量数据存储器,可存储大量测量数据,方便查询。
10.红外监视功能
可选配,检测工作人员进入工作范围,自动语音提示实时检测结果,加强现场工作人员的直观感觉。
11.免维护设计
尽心的电气设计,整机无可调节器件,高等级、品质保证的元器件选用,优异的抗干扰性能。


技术参数

工作环境
温度范围:-20℃~+50 ℃
湿度范围:≤95%RH
地震等级:7度
大气压力:86kPa~106kPa

SF6测量指标
测量范围:0~30000ppmv
报警点:可在测量范围内设置,默认1000ppmv
引用误差:±5%FS
重复性误差:<5%FS
零点漂移:<5%FS
量程漂移:<5%FS

氧气测量指标
检测浓度:0~25%
氧气浓度报警点:18%
氧气测量精度:<0.4%O2在21%时
其它指标
温度测量范围: -25℃ ~ +99℃
湿度测量范围: 0~99%RH

工作电源:AC/DC 100~265V
报警输出功率:AC 220V/10A
风机输出功率:AC 220V/20A

风机通风时间设定:可设置,默认15MIN/次
数据记录: 自动保存

通讯方式: RS-485总线方式
通讯规约:通用电力通信规约

绝缘性能 外壳与电源间:>10MΩ
抗电强度 外壳与电源间:>2000V
电磁兼容特性:快速瞬变脉冲群 GB/T17626.4-1999 3级
雷击(浪涌) GB/T17626.5-1999 3级
