• ETCR2000C+多功能钳形接地电阻测试仪

ETCR2000C+多功能钳形接地电阻测试仪

ETCR2000C+多功能钳形接地电阻测试仪

产品简介

ETCR系列钳形接地电阻仪是武汉鄂电电力试验设备有限公司技术研发团队对技术品质的卓越追求,通过不断创新完善,对老款产品的彻底升级。其性能主要体现在:

突破开机长时间自检等待,开机立即进入测试。
突破继电器自检方式,采用先进的算法及数字集成处理技术。
突破老款产品笨重的问题,更加符合手持仪表的特性。
全新外观设计,面板6键操作,性能直通。
增加了声光报警功能,“嘟--嘟--嘟--”报警声。
增加了干扰信号识别指示功能,“嘟--嘟--嘟--”声提示。
测量范围增加到0.01Ω-1200Ω。
存储数据99组,功耗更低,最大启动、工作电流小于50mA。

ETCR系列钳形接地电阻仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。在测量有回路的接地系统时,不需断开接地引下线,不需辅助电极,安全快速。能测量出用传统方法无法测量的接地故障,能应用于传统方法无法测量的场合,因为ETCR系列钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。

ETCR系列钳形接地电阻仪有长钳口及圆钳口之分。长钳口特别适宜于扁钢接地的场合。C型钳形接地电阻仪还能测量接地系统的泄漏电流和中性线电流。

ETCR2000B+型钳表已通过防爆认证,满足GB3836-2000《爆炸性气体环境用电气设备》的要求。其防爆标志为Ex ia Ⅱ BT3Ga。防爆合格证号:CE13.2263。它可应用于相应的易燃易爆环境中。


产品特点

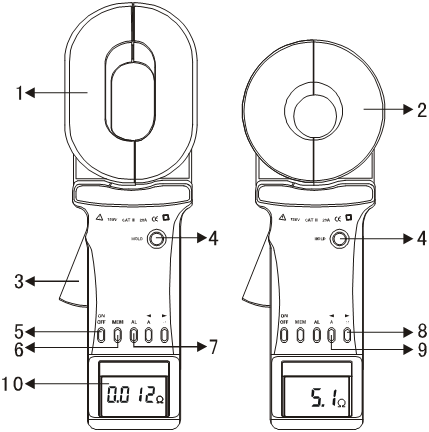

钳表结构

 ETCR2000C+钳形接地电阻测试仪 钳表结构


1. 长钳头:65×32mm
2. 圆钳头:Φ32mm
3. 扳机:控制钳口张合
4. HOLD键:锁定/解除显示/存储
5. ON/OFF键:开机/关机/退出/组合清除数据
6. MEM键:数据查阅键/组合清除数据
7. AL报警功能键:报警功能开启/关闭/报警临界值设定
8. 电阻测量切换键Ω/右箭头键
9. *电流测量切换键A/左箭头键
10. 液晶显示屏
注:“*”仅限于C型。

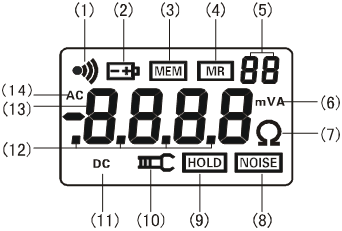

液晶显示

1.液晶显示屏

ETCR2000C+钳形接地电阻测试仪 液晶显示

(1)报警符号
(2)电池电压低符号
(3)存储数据已满符号
(4)数据查阅符号
(5)2位存储数据组编号数字
(6)电流、电压单位符号
(7)电阻单位符号               (8)杂讯信号
(9)数据锁定符号               (10)钳口张开符号
(11)直流DC符号               (12)十进制小数点
(13)4位LCD数字显示          (14)交流AC符号

2.特殊符号说明

⑴. ETCR2000C+钳形接地电阻测试仪  钳口张开符号,钳口张开时,该符号显示。此时,可能人为扣压扳机;或钳口已严重污染,不能再继续测量。
⑵. “Er”开机出错符号,可能开机时扣压扳机或钳口已张开。
⑶. ETCR2000C+钳形接地电阻测试仪  电池电压低符号,当电池电压低于5.3V,此符号显示,此时不能保证测量的准确度,应更换电池。
⑷. “OL Ω”符号,表示被测电阻超出了钳表的上量程。
⑸. L0.01Ω”符号,表示被测电阻超出了钳表的下量程。
*⑹. OL A”符号,表示被测电流超出了钳表的上量程。
⑺. ETCR2000C+钳形接地电阻测试仪  报警符号,当被测量值大于设定报警临界值时该符号闪烁显示,同时仪表发出间歇“嘟--嘟--嘟--”声。
⑻. MEM存储数据已满符号,内存数据已满99组,不能再继续存储数据,MEM符号闪烁。
⑼. MR查阅数据符号,在查阅数据时显示,同时显示所存数据的编号。
.NOISE符号,当被测试接地回路有较大干扰电流时此符号闪烁显示,同时仪表发出“嘟--嘟--嘟--”提示声。此时不能保证测试的准确性。
注:“*”仅限于C型。

3.显示示例

⑴.——ETCR2000C+钳形接地电阻测试仪钳口处于张开状态,不能测量

 ETCR2000C+钳形接地电阻测试仪 钳口处于张开状态

⑵.——ETCR2000C+钳形接地电阻测试仪 开机出错指示Er(Error)



   ETCR2000C+钳形接地电阻测试仪 开机出错指示Er(Error)

⑶.——ETCR2000C+钳形接地电阻测试仪被测回路电阻小于0.01Ω



ETCR2000C+钳形接地电阻测试仪被测回路电阻小于0.01Ω

⑷.——ETCR2000C+钳形接地电阻测试仪被测回路电阻为:5.1Ω

 ETCR2000C+钳形接地电阻测试仪被测回路电阻为:5.1Ω

⑸.——ETCR2000C+钳形接地电阻测试仪被测回路电阻为:2.1Ω

      ——ETCR2000C+钳形接地电阻测试仪锁定当前测量值:2.1Ω

      ——ETCR2000C+钳形接地电阻测试仪自动存储为第08组数据

ETCR2000C+钳形接地电阻测试仪被测回路电阻为:2.1Ω

⑹.——ETCR2000C+钳形接地电阻测试仪被测回路电阻为:0.028Ω查阅存储的第26组数据

    ——被测回路电阻为:0.028Ω

ETCR2000C+钳形接地电阻测试仪被测回路电阻为:0.028Ω查阅存储的第26组数据

*⑺.——ETCR2000C+钳形接地电阻测试仪报警功能启动,被测电流超过设定报警临界值

    ——ETCR2000C+钳形接地电阻测试仪电池电压低显示,此时不能保证测量的准确度
    ——ETCR2000C+钳形接地电阻测试仪被测量的电流为:8.40A
    ——ETCR2000C+钳形接地电阻测试仪锁定当前显示值
    ——ETCR2000C+钳形接地电阻测试仪作为第37组数据存储当前锁定值

ETCR2000C+钳形接地电阻测试仪报警功能启动,被测电流超过设定报警临界值

⑻.——ETCR2000C+钳形接地电阻测试仪查阅所存第08组数据

    ——ETCR2000C+钳形接地电阻测试仪被测量的电阻为:30.0Ω
    ——ETCR2000C+钳形接地电阻测试仪此数据是在有很大干扰信号时测得

ETCR2000C+钳形接地电阻测试仪此数据是在有很大干扰信号时测得

注:“*”仅限于C型。




技术参数

1.系列型号

型   号 钳口规格(mm) 电阻量程(Ω) 电流量程 防爆功能 存储99组 声光报警 说明
Φ32 65×32 0.01-200 0.01-1200 0-20A
ETCR2000+         基础型
ETCR2000A+         实用型
ETCR2000B+       防爆型
ETCR2000C+       多功能
ETCR2100+         基础型
ETCR2100A+         实用型
ETCR2100C+       多功能
注:“√”表示有此规格。

2.量程及准确度

测量模式 测量范围 分辨力 准确度
电  阻 0.010Ω-0.099Ω 0.001Ω ±(1%+0.01Ω)
0.10Ω-0.99Ω 0.01Ω ±(1%+0.01Ω)
1.0Ω-49.9Ω 0.1Ω ±(1%+0.1Ω)
50.0Ω-99.5Ω 0.5Ω ±(1.5%+0.5Ω)
100Ω-199Ω ±(2%+1Ω)
200Ω-395Ω ±(5%+5Ω)
400-590Ω 10Ω ±(10%+10Ω)
600Ω-880Ω 20Ω ±(20%+20Ω)
900Ω-1200Ω 30Ω ±(25%+30Ω)
*电  流 0.00mA -9.95mA 0.05mA ±(2.5%+1mA)
10.0mA -99.0mA 0.1mA ±(2.5%+5mA)
100mA -300mA 1mA ±(2.5%+10mA)
0.30A-2.99A 0.01A ±(2.5%+0.1A)
3.0A-9.9A 0.1A ±(2.5%+0.3A)
10.0A-20.0A 0.1 A ±(2.5%+0.5A)

3.技术规格

电阻量程 0.01Ω-1200Ω
*电流量程 0.00mA-20.0A
电阻分辨率 0.001Ω
*电流分辨率 0.05mA
数据存储 99组
声光报警 “嘟--嘟--嘟--”报警声,按AL键开、关
报警临界值设定范围 电阻:1-199Ω;  *电流:1-499mA
电    源 6VDC(4节5号碱性干电池)
工作温湿度 -20℃-55℃;10%RH-90%RH
液晶显示器 4位LCD数字显示,长宽47mm×28.5mm
钳口尺寸 长钳口65mm×32mm;圆钳口Φ32mm
钳口张开尺寸 长钳口32mm;圆钳口32mm
钳表质量 长钳口1160g;圆钳口1120g(含电池)
钳表尺寸 长钳口:长宽厚285mm×85mm×56mm
圆钳口:长宽厚260mm×90mm×66mm
防爆标志 Exia Ⅱ BT3 Ga
保护等级 双重绝缘
结构特点 钳形CT
换   档 全自动换档
外部磁场、电场 <40A/m;<1V/m
单次测量时间 0.5秒
电阻测量频率 >1KHz
*被测电流频率 50/60Hz自动
注:“*”仅限于C型。

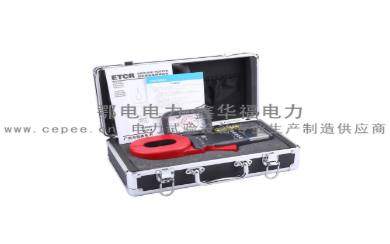

设备成套性

包装 外包装 纸箱
  内包装 铝箱
附件 仪表 一台
  铝箱 一个
  测试环 一个
  5号电池 4节
  说明书 一本
  合格证 一张
  保修卡 一张
