EDHZC--4H多次脉冲法电缆故障测试系统

产品简介

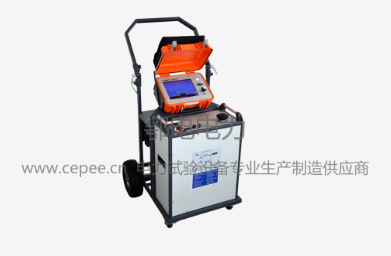

EDHZC--4H多次脉冲法电缆故障测试系统(移动式)是集测距、寻迹、定位和冲击高压发生器于一体, 便于移动、运输及现场测试的综合电缆故障定位装置。能对电缆的高阻闪络故障 ,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,若配备声测法定点仪,可准确测定故障点的精确位置。用于对各种埋地电缆、架空电缆、电力电缆、市话电缆、通讯电缆及光缆进行测距、寻迹、埋深探测及故障定位。多次脉冲法电缆故障测试仪代表目前国内电缆故障测试领域的最高水平,其技术达 到了国际领先水平,在国内处于绝对领先地位,较大的超越了其它多种类型的电 缆故障测试设备。EDHZC--4H多次脉冲法电缆故障测试系统是鄂电在二次脉冲法电缆故障测试采样技术基础上精心研发的又一套最新、最先进的电缆故障定位装置。简化了电缆故障定位的复杂性及难度,提出了更新颖的电缆测试方法及手段,实现了更快捷简便的故障波形判断方式,达到了电缆故障定位革命性的改变 !


产品特点

多种测距方法:
低压脉冲法:适用于低阻、短路、断线故障的精确测距,还可用于电缆全长 及中间接头、T型接头、终端头的测量,以及波速度的校正。
脉冲电流法:适用于高阻、闪络型故障的测距,使用电流耦合器从测试地线 上采集信号,与高压部分完全隔离,安全可靠。
多次脉冲法:世界上最先进的测距方法,是二次脉冲法的改进。波形明确易 于识别,测距精度高。
200MHz实时采样:
国内同类仪器最高采样频率,与国际最高水平接轨。
提供最高0.4m的测距分辨率,测量盲区小,对近端故障和短电缆特别有效。
触摸操作和机械按键两种操作方式
触摸按键,操作更加灵活,具有手势操作功能。
可以对光标进行拖拽,双击操作,定位更加简单、方便。
兼容机械按键操作,五向按键,操作更加人性化。
LED大屏幕彩色液晶显示,界面友好:
波形清晰,尤其在多次脉冲测试中,多个波形以不同颜色同时显示,更易于 识别。
7寸大屏幕液晶,160°可视角度,显示内容丰富、直观。
功能菜单简单实用,功能强大。
画中画暂存显示功能
界面显示采用画中画方式,由一个主窗口和三个暂存窗口组成,可同时查看三 个暂存波形,使波形比较功能更加简单、直观、方便。


技术参数

工作模式:低压脉冲、脉冲电流、多次脉冲。
信号增益调节范围:70dB。
低压脉冲发射电压:30V。
最高分辨率:0.4m。
最高分辨率:0.4m。
最大采样频率:200MHz实时采样。
最大测距范围:100km。
测距盲区:2m。
通讯接口:USB。
电源:聚合物锂离子电池组,标称电压7.4V。
按键:采用丹麦进口按键,可靠性不小于1千万次。
电池供电时间:使用充满电的聚合物锂离子电池,可以连续使用5小时以 上(随着电池的老化,连续使用时间会相应缩短)。
充电器:输入AC220V,50Hz,充电电流2A,充电时间8小时。
体积:274×218×81mm
质量:3.5kg
使用条件:
温度:-10℃~+40℃;
湿度:5%~90%RH(25℃);
海拔:h<4500m。


设备成套性

多次脉冲电缆故障测试仪 一台
电力电缆故障定点仪 一台
电缆测试多次脉冲耦合装置 一套
ZGQ系列一体化直流高压电源装置 一套
使用说明书 一份
出厂检测报告 一份
合格证 一张
