EDQT-608型便携式瓦斯继电器校验仪


产品简介

电力变压器是电力系统中极其重要的电气设备,为保证变压器的可靠运行装设了多重快速继电保护装置,如瓦斯保护、后备保护、差动保护等。气体继电器是瓦斯保护的重要执行部件,但长期以来由于检测设备落后,疏于对气体继电器的校验,为电网安全埋下隐患。

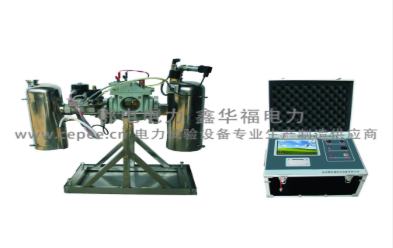

EDQT-608型便携式瓦斯继电器校验仪是一种全新设计的气体继电器的校验和检测设备。

EDQT-608型便携式瓦斯继电器校验仪模拟变压器内部故障时气体继电器动作机理,采用新一代嵌入式控制和高精度传感器测量技术,准确检测瓦斯继电器动作流速值和动作气体容积值,测试速度快,准确性高,试验重复性好.



产品特点

■  设备轻巧便携:
EDQT-608型便携式瓦斯继电器校验仪具有体积小,重量轻,便于携带,操作简单,满足现场试验需要,节约设备和实验室大量投资等优点。

■ 多种法兰盘变头:
EDQT-608型便携式瓦斯继电器校验仪采用特殊设计,方便更换、测量稳定,可对各种规格(Φ25、Φ50、Φ80以及其他口径)瓦斯继电器进行高精度稳定测量。

■ 流速测量(重瓦斯测量):
EDQT-608型便携式瓦斯继电器校验仪通过巧妙的管道设计, 配合法兰盘变头,采用精确计算、实验验证的压力与流速算法,精准完成各种规格瓦斯继电器的流速测量,测量分辨率达到了0.1米/秒,且重复性好。

■ 容积测量(轻瓦斯测量):
EDQT-608型便携式瓦斯继电器校验仪通过精确地管路计算和美国生产的微压力传感器,实现了容积的实时精准测量。测量分辨率达到了1毫升。

■  密封测量:
EDQT-608型便携式瓦斯继电器校验仪通过合理的管路设计与布局,利用超静音打气泵加压模拟瓦斯内部受压来检测继电器的密封性能。

■ 设备性能稳定:
EDQT-608型便携式瓦斯继电器校验仪信号线路、动力线路、气动管路完全分离,各模块分离布局,完善屏蔽,充分保证了设备对现场试验环境的适应性与可靠性。

■ 触摸操作,界面美观:
EDQT-608型便携式瓦斯继电器校验仪采用7寸全中文彩色触摸图形操作界面,操作直观、简单,并可对结果进行查看、分析和打印。

■  测试时间短:
EDQT-608型便携式瓦斯继电器校验仪采用最优化设计,流速检测时间比国内同类产品减少一半以上。



技术参数

■ 流速检测范围:
   Φ 25:0~4.0m/s
   Φ 50:0~3.0m/s
   Φ 80:0~2.0m/s
   最小分辨率0.01m/s,精度0.25级
■ 气体容积检测范围:0~1000 ml,最小分辨率2ml,精度0.2级
■ 密封性能试验:0.1~0.5MPa,0~120分钟,最小分辨率1Kpa,精度0.2级
■ 试验介质:试验介质为各类变压器油
■ 工作电压: 控制系统:AC220V,50Hz
              动力系统:AC380V,功率5KW
■ 工作温度: -10℃~+60℃
■ 外形尺寸: 1650×880×1400mm (长×宽×高)
■ 净    重: 220kg


设备成套性

 序号
       名称
     单位
     数量
     一
    微机控制箱(电气部分)
     1
     信 号 电 缆
      根
      2
     2
     1.5m 软 管
      根
      1
     3
      触 摸 笔
      根
      2
     4
      电 源 线
      根
      1
     5
     玻璃保险(3A)
      个
     若干
     二
     瓦斯继电器校验仪(机械部分)
     1
      拉   杆
 根
       2
     2
     可调支架
 个
       1
     3
      接 油 盘
 个
       1
     三
      合 格 证
 张
       1
     四
      保 修 卡
 张
       1
     五
     检 验 报 告
 张
       1
     六
      使用说明书
 本
       1
     七
     专 用 工 具
 套
       1
